[ATARI] Como fabricar conector de monitor de Atari ST DIN 13

[Manuelink64]

¿las fotos las tomaste con la Gameboy Camera?

con algo de imaginación, parece que esta quedando lindo

Saludos!

[Nes_milio]

¿las fotos las tomaste con la Gameboy Camera?

morí

[renix]

Terminando el proceso...

Soldé cables a los pines para manipular las conexiones más facilmente con los cables de señales.

Despues les puse bandas termo contráctiles para aportar rigidez y aislacion electrica.

Procedi a soldar los cables y aislar electricamente cada union segun los diagramas ya posteados...

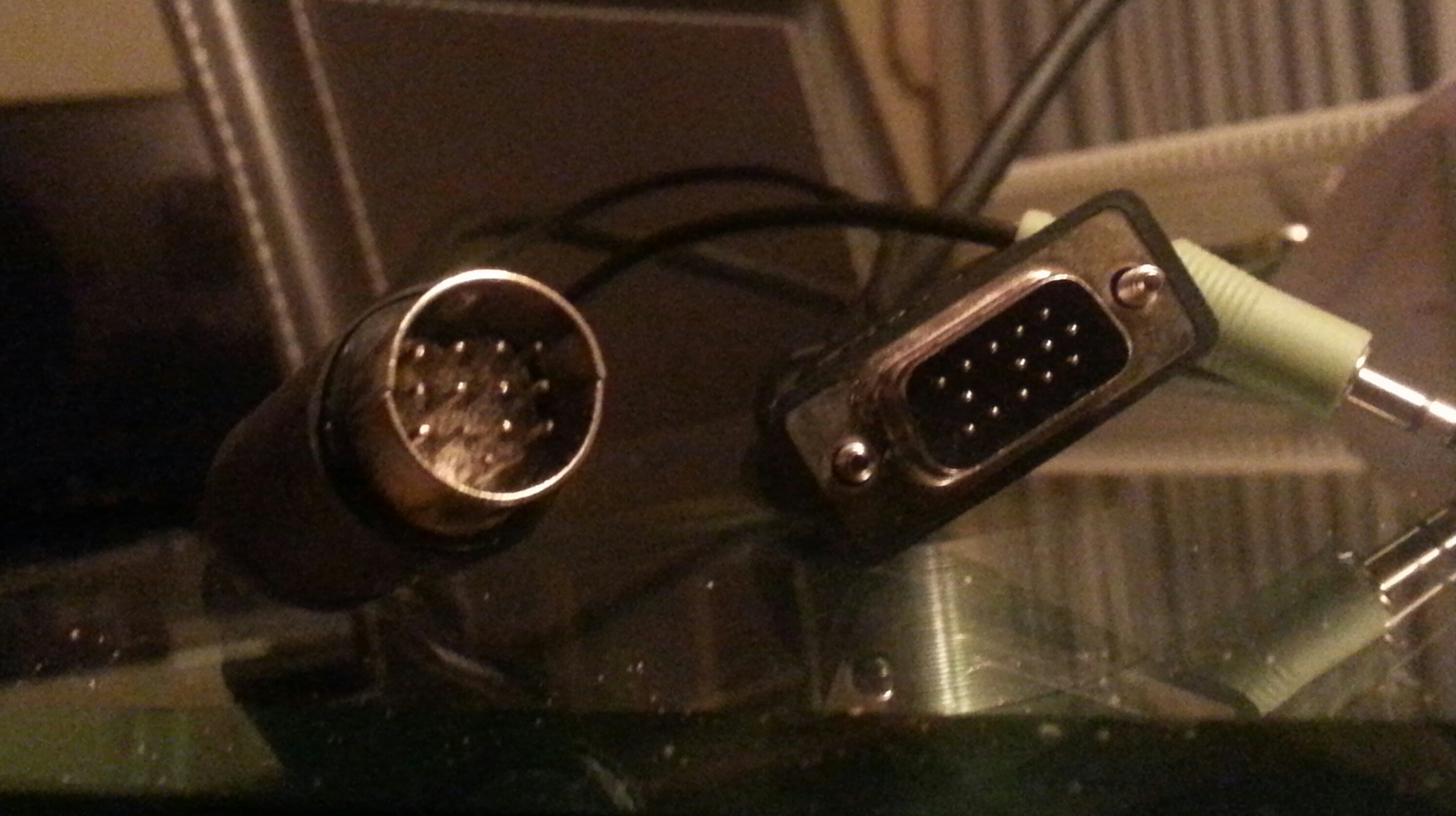

Y aqui esta el conector DIN13 home made terminado y el con su par VGA HD15...

Aqui un close up...

Lo unico que se me olvidó fue colocar las resistencias de 150 ohm para atenuar R G y B, pero si tengo problemas destripo el cable en otro lado y le injerto resistencias de 1/4 de watt bien chicas y listo...

Un video...



Muchas gracias y hasta mañana donde probare el cable si sirve o si quema ST's

Saludos

[miltonshows]

video tomado con nokia ladrillo touch

[renix]

Mañana cuando llegue a mi casa voy a probar el pinout con mi tester y probaré el cable con el ST y el UltraSatan

[Manuelink64]

video tomado con nokia ladrillo touch

Chiste repetido sale...

Mi juguera tiene mas resolución

[renix]

Tuve qué destripar el cable e intercalar las resistencias, pero sólo tenía de 120 ohm... Luego de hacer este fin... El resultado esta en el siguiente video... Con el cable VGA conectado a un plasma con entrada VGA multisync...



Voy a hacer otro cable con la técnica ya más depurada para disminuir la interferencia y ajustar mejor los niveles de R G y B para tener mejor brillo.

Saludos

[Chalo]

Esto no tiene gracia alguna franco.... no tiene firmware... no tiene hardware... tiene epoxy y pinheads.... nada mas... espero.ayude si...

Yo lo q celebro es la creatividad, he hecho varios inventos pero jamas en mi perra vida se me habria ocurrido hacer un DIN-13 con pin headers!

El DIN-13 que uso actualmente para el Atari ST es donante de un cable de un SONY car CD changer
(Si kenwood trae el mismo cable, mejor, asi sale mas facil encontrarlo como repuesto al tener otra marca como alternativa)

http://www.ebay.com/itm/KENWOOD-13-PIN- ... 0957168476

[CaReCoiN]

Oye renix... ¿y no te será mejor en ese caso hacer una suerte de "caja negra" donde puedas usar la menor cantidad de cable posible (privilegiando el cable VGA original), y junto a ello ponerte trimpots para regular a gusto?

[renix]

De hecho estaba considerando colocarle bien hecho un conector hd15 hembra al st y chao

[renix]

Oye renix... ¿y no te será mejor en ese caso hacer una suerte de "caja negra" donde puedas usar la menor cantidad de cable posible (privilegiando el cable VGA original), y junto a ello ponerte trimpots para regular a gusto?

Acabo de comprar potenciometros de ajuste de 200 ohm de 50 vueltas para el mod interno
