Hola cuates.... Como necesito probar mi atari ST y no tengo aún el cable de monitor... El que es difícil de conseguir ya que posee un conector DIN 13... Me propuse fabricar uno....

Este es el conector en cuestión...

Primero... Desarmamos el ST y ubicamos el conector DIN 13 hembra y le pegamos un pedazo de huincha adhesiva permacel para evitar que escurra dentro del conector hembra el pegamento epoxy que utilizáremos para moldear el conector.
Luego cortamos un pinhead en 3 trozos de 4 pintes y 1 trozo de 1 pin

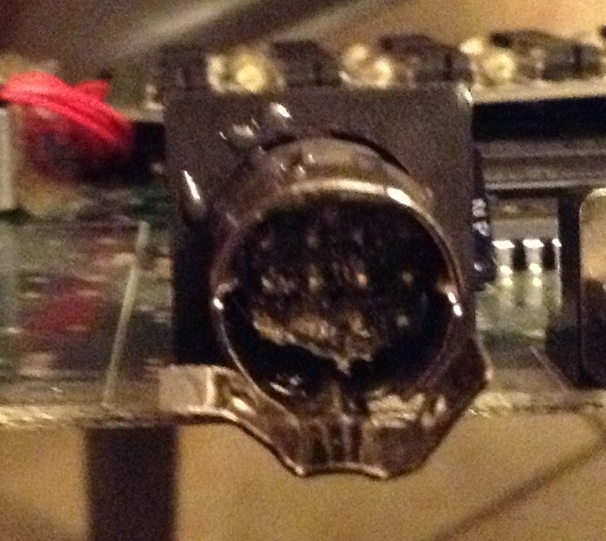

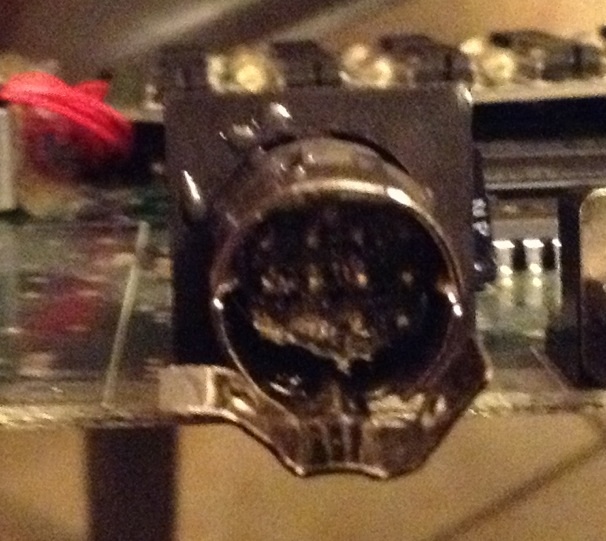

Ahora insertamos los pinheads en el conector hembra DIN13 colocando epoxy entre medio atravesando la huincha con los pinheads, y así usar el conector hembra como base de fijación del conector macho que esta en construcción.
Y asi sucesivamente
El último pinhead inferior hay que limar uno de sus costados para que calce bien.. Luego rellenamos los costados con epoxy...

Ahora a esperar que el epoxy fragüe y seguimos...

Acá un conector DIN5 que será el donante de la envoltura..
Continuará...

Información técnica de los pinouts DIN13 y VGA a considerar...
Ajuste de niveles RGB
Equivalencias DIN13 y HD15 (vga)
Y no olvidar puentear las tierras (gnd) del conector HD15
Fuente: http://www.atari-forum.com/wiki/index.p ... Procedures

Buena buena!!
Subscrito a este hilo

Lo único malo por ahora es que mi pegamento epoxy es muy lento ya que es resistente a altas temperaturas... Plw... 20 horas en quedar como piedra....

renix escribió:Lo único malo por ahora es que mi pegamento epoxy es muy lento ya que es resistente a altas temperaturas... Plw... 20 horas en quedar como piedra....

Desvrituando un poco... Oye renix, ¿qué tal suena la idea de armar un sitio para dejar estas cosas ahí? Como ahora dispongo de algo de tiempo libre puedo montar algo en Wordpress.

Saludos

Sera necesario.porque retroinvaders no nos quiso referir porque nos falta una pagina web...

renix escribió:Sera necesario.porque retroinvaders no nos quiso referir porque nos falta una pagina web...

mas lo que me retaron por proponer un sitio

miltonshows escribió:

renix escribió:Sera necesario.porque retroinvaders no nos quiso referir porque nos falta una pagina web...

mas lo que me retaron por proponer un sitio

Tengo experiencia en el negocio, o sea

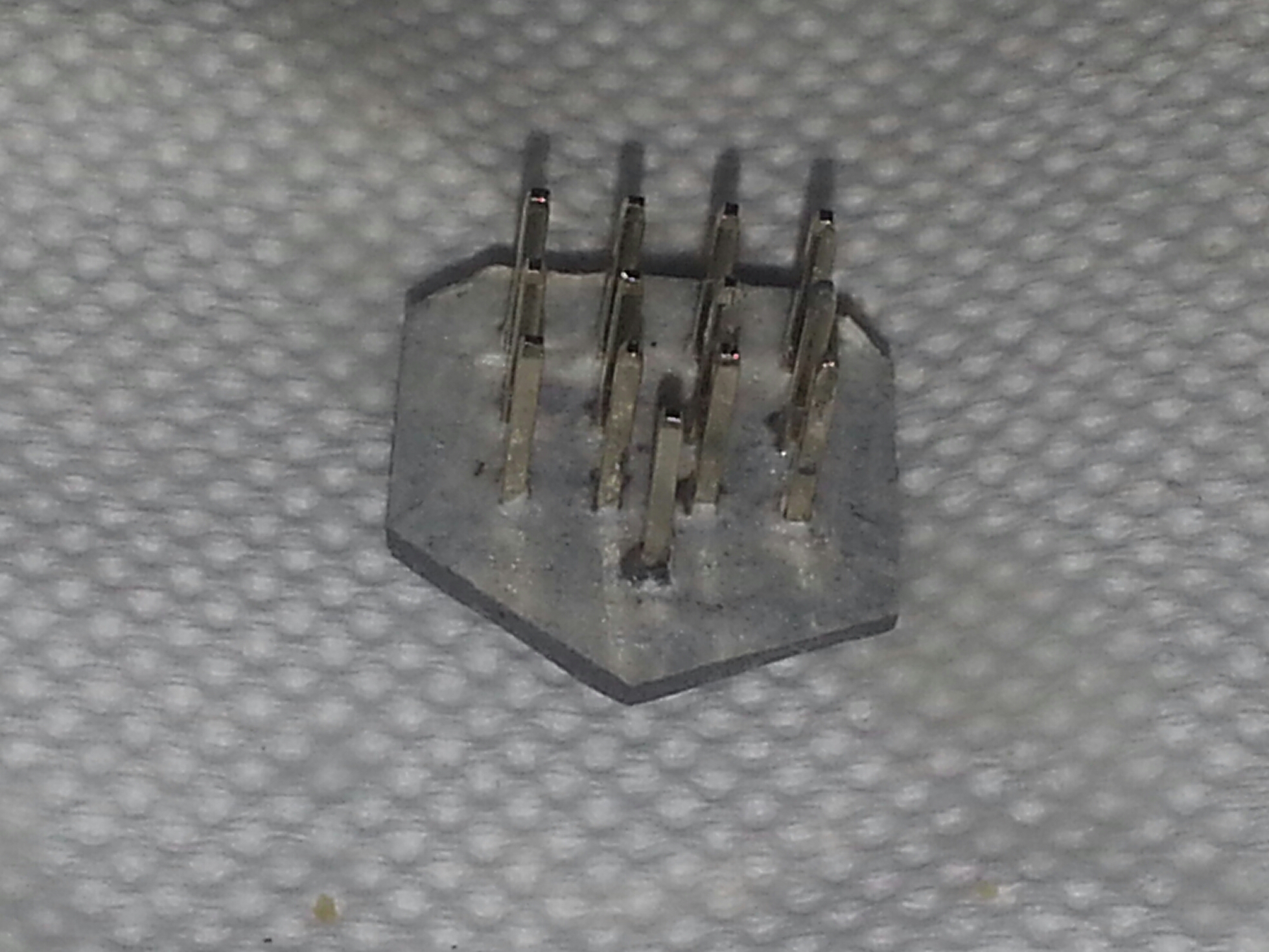

Quedo bueno el molde...

Quedó filete!

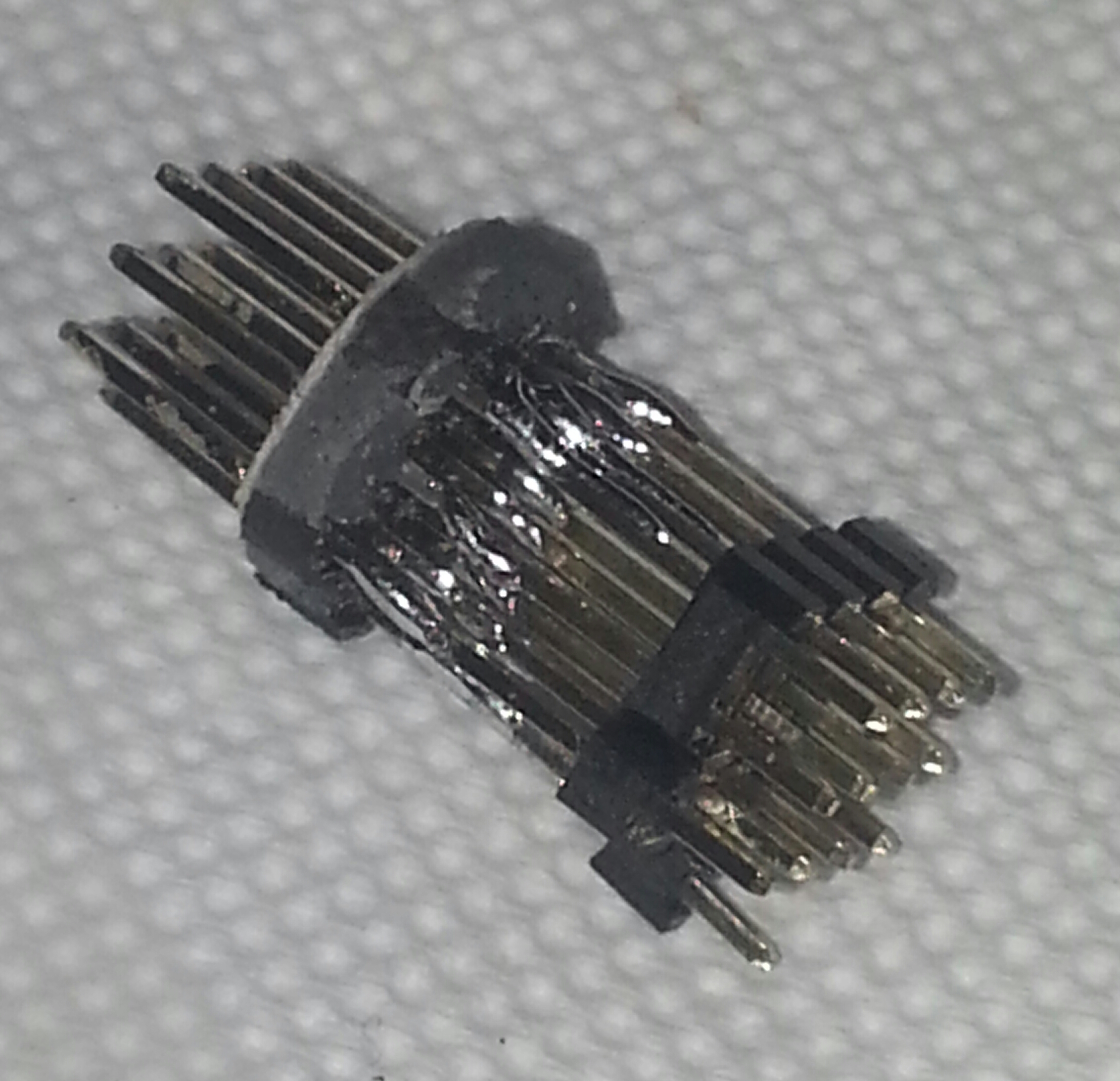

Le agregue otro juego de pinheads soldados para hacer una estructura mas robusta...
Luego rellené con epoxy, esta ve de endurecimiento rapido, y forré con scotch...
Y calza perfecto... no se si ponerle la camisa de metal... voy a pensarlo...
Despues subo mas fotos

Espectacular

Esto no tiene gracia alguna franco.... no tiene firmware... no tiene hardware... tiene epoxy y pinheads.... nada mas... espero.ayude si...

renix escribió:Le agregue otro juego de pinheads soldados para hacer una estructura mas robusta...


Luego rellené con epoxy, esta ve de endurecimiento rapido, y forré con scotch...


Y calza perfecto... no se si ponerle la camisa de metal... voy a pensarlo...


Despues subo mas fotos

Me gusta cómo va quedando... podrías ponerle las capuchas del DIN-5... sólo para deleite fotográfico.

Oye carecoin... ¿¿¿ tienes mas mouse con bola ??? Idealmente dos iguales...

renix escribió: no se si ponerle la camisa de metal... voy a pensarlo...

no sea flaite, pongale la capucha al conector!

(te quedó de pelos compadre, felicitaciones... ahhh, y no tendrá firmware ni desarrollo, pero tiene ingenio y una aplicación prolija... eso vale tanto o más que lo otro con lo que lo comparas)

renix escribió:Oye carecoin... ¿¿¿ tienes mas mouse con bola ??? Idealmente dos iguales...

Sé que tengo uno serial con bola... En la semana si voy al canal de televisión donde estoy colaborando buscaré si hay más.

Saludos!

Este wn es Mcgyver!
felicitaciones Renix, el ingenio no solo son circuitos, recuerda que esto es mas un arte (somos artesanos)
Saludos!

Me gusta cómo va quedando... podrías ponerle las capuchas del DIN-5... sólo para deleite fotográfico.

renix escribió:Esto no tiene gracia alguna franco.... no tiene firmware... no tiene hardware... tiene epoxy y pinheads.... nada mas... espero.ayude si...

Es simple, pero sin eso no se ve nada

Pegando la mitad de la camisa al cuerpo con pines...
