Encontre este interesante proyecto de consola portatil basado en microcontrolador AVR (Arduino like)

Se llama Gamebuino...

Gamebuino es un proyecto que busca financiamiento en Indiegogo, se trata de una consola de mano concebida a partir de la conocida placa de hardware libre, y cuya principal característica es que la plataforma está diseñada para ser hackeable y también facilitar el desarrollo de juegos a cualquiera que tenga el suficiente interés, sin importar que no sea el mejor programador del mundo.

Si te interesa, lamentamos decirte que al principio podría conseguirse por 25 euros en la plataforma de crowdfunding, pero el Early Bird se ha terminado, y si quieres una tendrás que desembolsar 35 euros, que sigue pareciéndonos un precio bastante presumible, o también pagar 65 euros por el pack para dos.

Lo interesante de este proyectito es que tiene un API para juegos, software de apoyo para el pixelart, y se programa en el lenguaje Wiring(Processing) de Arduino usando su mismo entorno de desarrollo.

Una Videopresentación:



Ahora, tal como viene es casi imposible realizar en casa la placa (aunque su circuito esquemático es muy claro) , como casi todo proyecto que utilice componentes de montaje superficial.. pero Googleando sobre la consola... encontré un proyecto basado en Gamebuino llamado Duinocade pero utilizando componentes con encapsulado DIP/DIL, que son los típicos para realizar proyectos homemade... en esta pagina proveen el circuito esquemático simplificado de Gamebuino(el que también dejare localmente en el foro por si algún día el proyecto se pierde) del Duinocade/Gamebuino para armarlo con componentes accesibles y maestreables con cautin de luca en la casa...
En este video se aprecia mejor Duinocade... una mini belleza

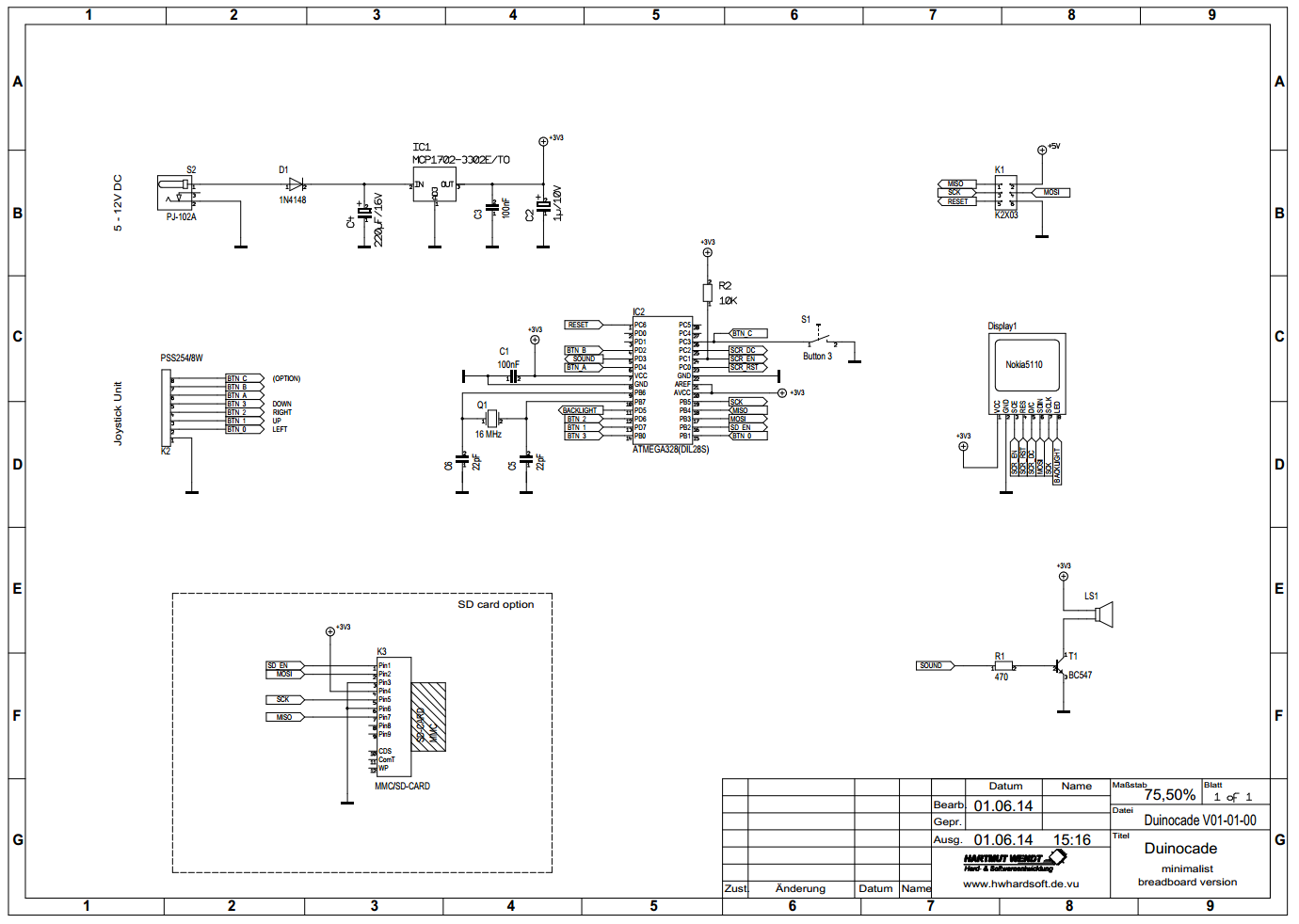

y en su interior esta este circuito...
que tiene su sección en Instructables.com

y aquí mis materiales para armar uno...

Hoy arme la mayor parte.. para los botones debi usar tecnicas de soldadura smd pero de tamaño superior ,

Ahors a imprimir el esquematico y a cablear...

Se me perdió el pcb con casi todo armado por la Xaxu.... , parece que me lo botaron a la basura en uno de esos ataques brujisticos que a vecs pasa por mi cuchitril y no se resiste a ordenar Así qe haré uno con Cnc como versión lite de gamebuino... En Eagle y con Cnc

Se ve la raja, le programarás algun jueguillo?

Teniendo tiempo probablemente si, tengo 10 de esas pantalla así que haré como 6 para que mi hijo de las regale a sus amigos...

renix escribió:Teniendo tiempo probablemente si, tengo 10 de esas pantalla así que haré como 6 para que mi hijo de las regale a sus amigos...

¿Dónde compraste? Me gusta ponerle pantalla a las cosas que hago

Listo... todo preparado para fresar, por la hora no lo hago no más

Y aquí están los puentes que deberé realizar, ya que será de PCB de una sola faz, un tributo al DIY
y la sintesis de la CNC, aun hay cosas por optimizar en los pseudopuentes pero ya sale al horno la primera...
Acá están los fuentes en Eagle 6.4, de pubic domain

pucha que lata tener pco tiempo... vere si puedo dejarle el bootloader de Metaboard para conectarla a USB sin un chip FTDI o silimar... y le sacaré el plug grosero de power y se me olvido el switch de ON/OFF

Eso seria como TO DO ...

Jojo... Veremos el retorno del gb?

Ya salió del horno la primera placa...

Ya va tomando forma...

El platinado en frío hace que la soldadura de adhiera como nada a 360 grados.... Ahora deje la placa 20 minutos en la solución y no se sale con nada...
Sigo mañana con esto y el sio2sd

Vas a traer los bichos a la retroniada entonces?

Es la idea...

Avance a la hora de almuerzo...

Puentes realizados y componentes soldados... sino funciona la hago doble faz no mas...


Debere modificar las librerias y/o firmware de gamebuino desde sus fuentes porque el monitoreo de labateria y el backlight, la cpu las meneja con dos pines presentes solamente en el atmega328p-au smd y el que use es el armega328p-pu DIP... pero hay dos patas del mismo tipo disponibles en el chip DIP (destinadas a comunicacion i2c que intentare sacrificar..
Ahi les cuento como me va...

Oye Renix, ¿cuántas de esas pantallas te quedan? ¿Véndeme algunas?

Tengo como 10, te regalo 1,las traje de aliexpress en un pack bbb, las demas tienen destino..

Oye regakame porfis el chip de audio del 600xl? Es para mi upgrade stereo para atari y mi super atari que tengo tirado y lo retomare... yo lo saco de la placa sin sufrir....

renix escribió:Tengo como 10, te regalo 1,las traje de aliexpress en un pack bbb, las demas tienen destino..

Oye regakame porfis el chip de audio del 600xl? Es para mi upgrade stereo para atari y mi super atari que tengo tirado y lo retomare... yo lo saco de la placa sin sufrir....

Tengo la placa entera, si quieres te la doy entera

la quiero entera entonces, la placa

renix escribió:la quiero entera entonces, la placa

menos mal que aclaraste...

Voy a agrandar un pelito la placa para dar un relajo al autoruteador, ya que abusa de utilizar dos capas llenando de vias.. Y sino, lo ruteare a mano pero es una paja a la que siempre se le hace el quite... Veremos que hago este finde...
