Televisor SONY 34' - Se Salvará?

[NicolasBeg]

Hola,

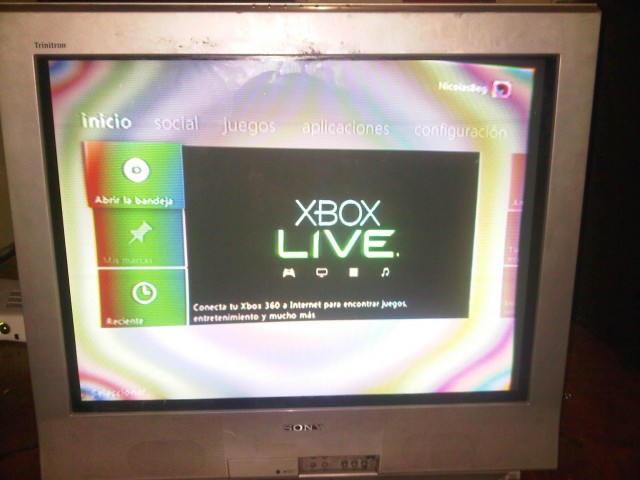

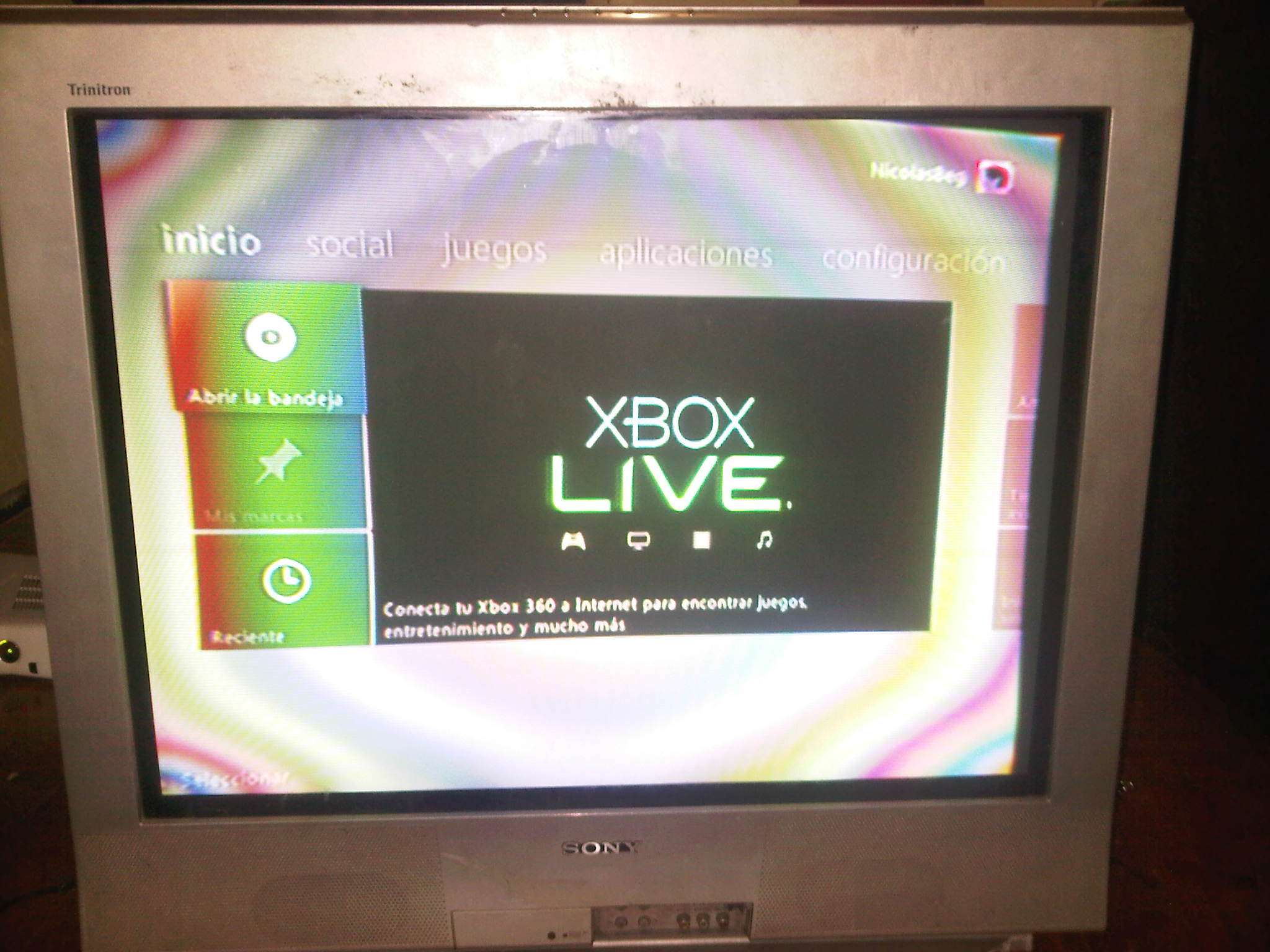

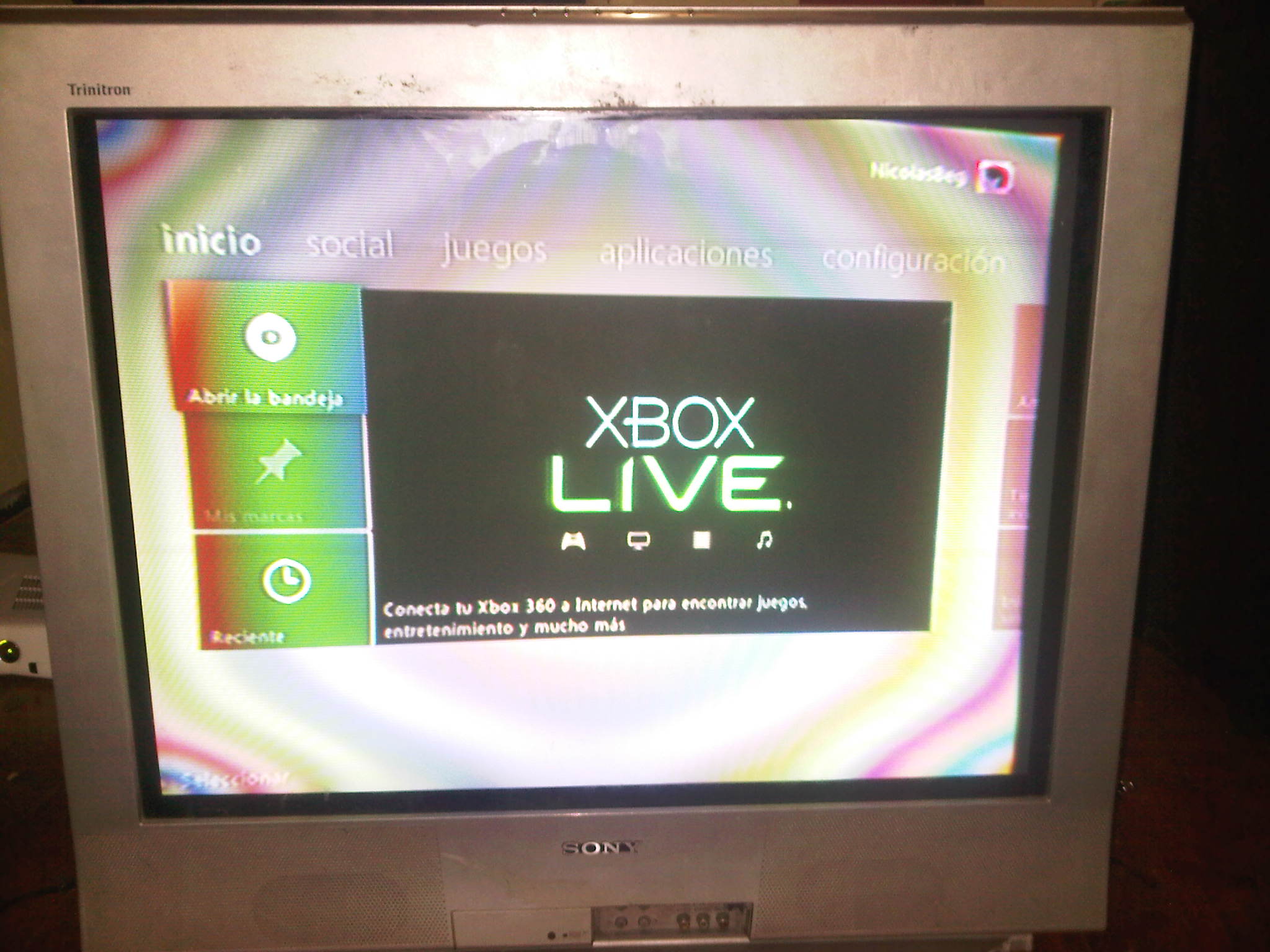

Este Post es para ver si se puede salvar este gran televisor CRT de 34 pulgadas, debido a que tiene un grave problema de manchas de magnetizacion, degauss o si es otro problema mayor, yugo, chip, etc., bueno ver la fotos adjunta,
según me dicen el problema apareció de un dia para otro sin golpes ni nada, aun no lo abro ni nada, la tv pesa un kilongo, me la regalaron asi tan cual!, ojala me ayuden segun su experiencia, saludos.

[133MHz]

Puede ser que el desmagnetizador interno haya fallado, por el tamaño de la pantalla no te servirá una solución casera pequeña (bobinas de teles chicos, secadores de pelo, taladros, etc). Vas a tener que abrirla y testear la resistencia de la bobina desmagnetizadora y el PTC, ambas deben dar un valor muy bajo en frío.

[Manuelink64]

que ermozo televisor!!

ojala tenga arreglo, hágale caso a nuestra eminencia

[NicolasBeg]

Hoy estube viendo el TV, le pegé su sopleteada y encontre algunas cosas dentro ...

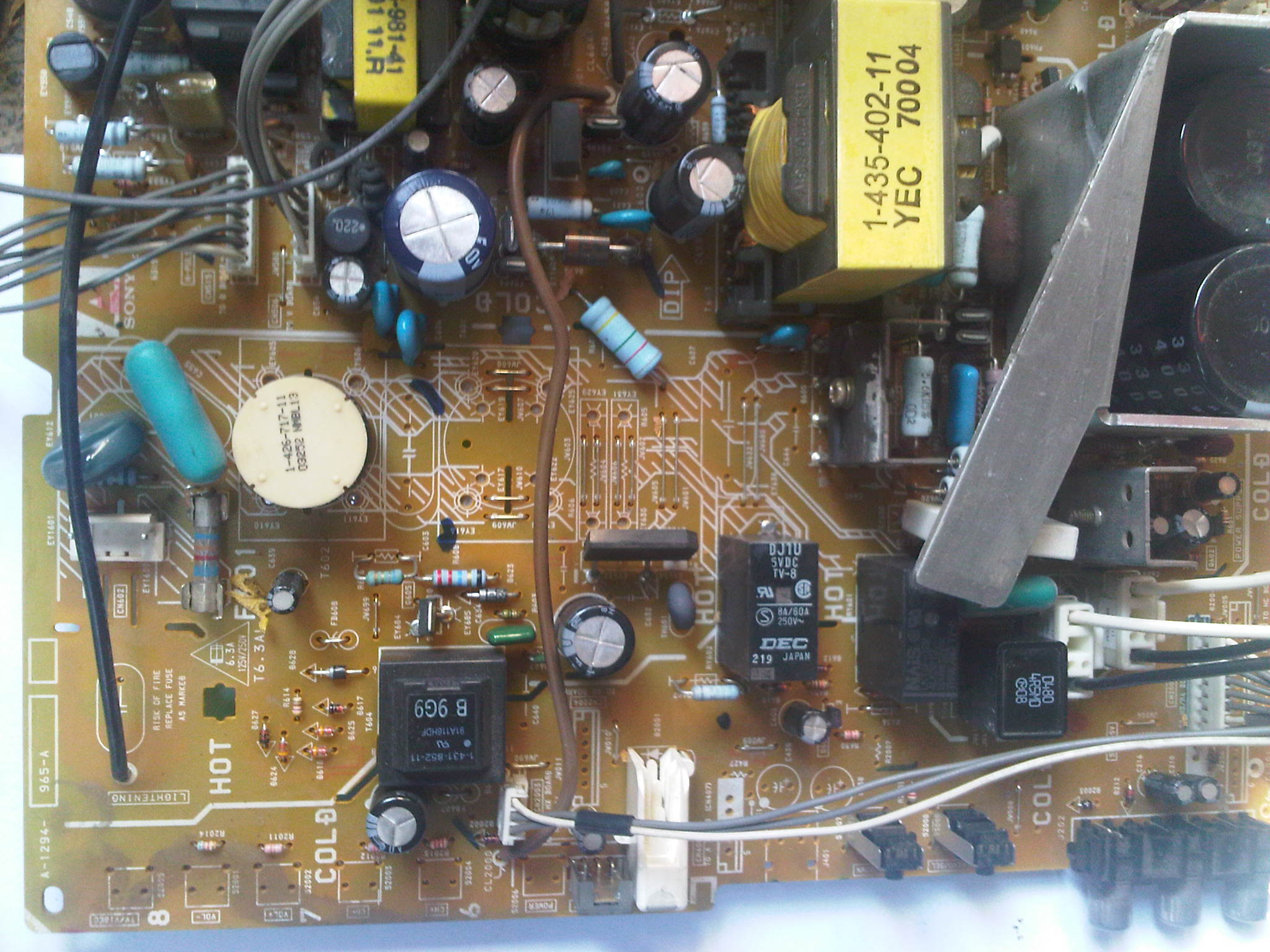

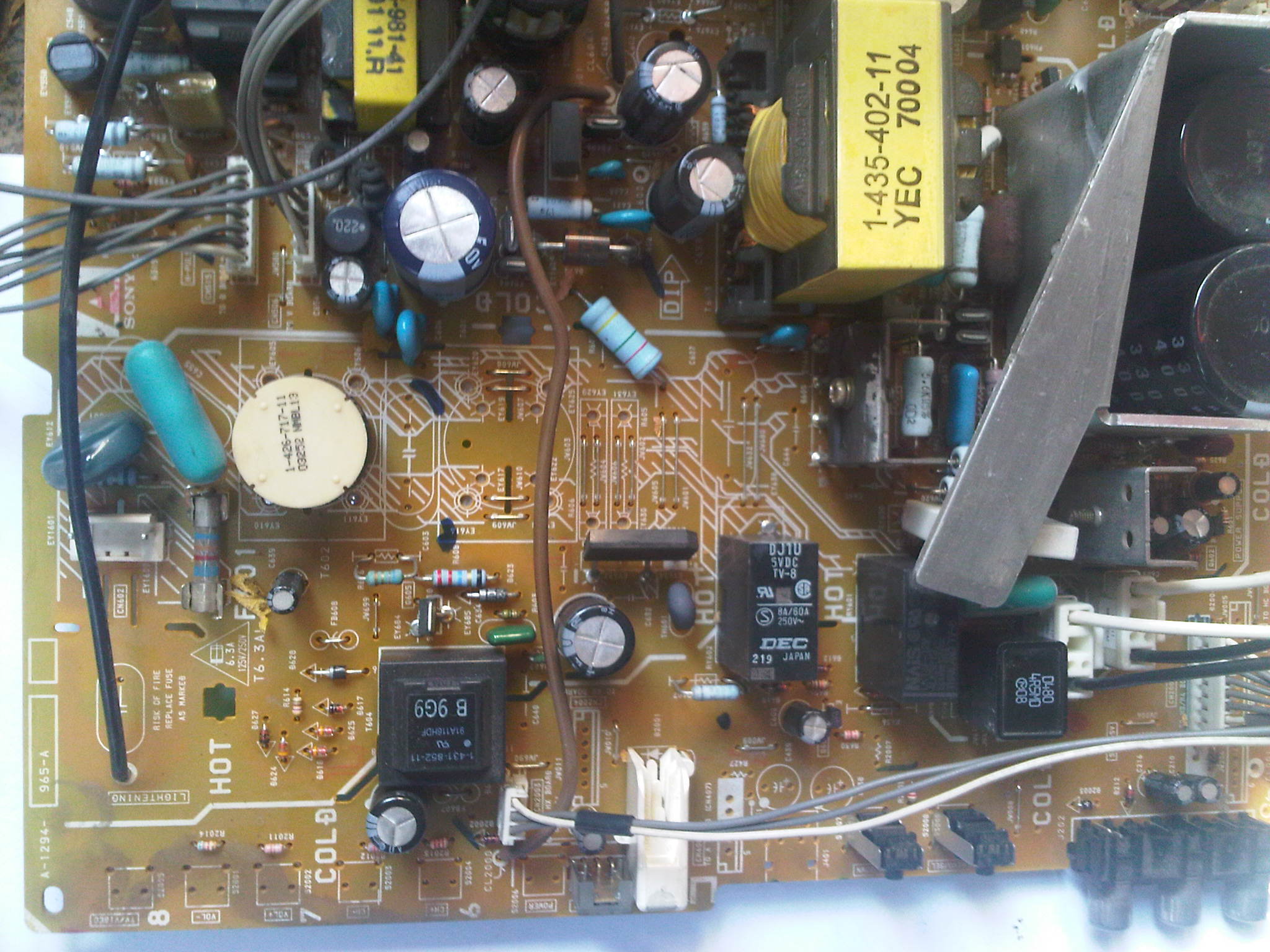

al mirar las placas del tv, se ve todo en orden y no se por donde empezar...
pongo una foto haber si Emiliano me orienta, saludos.

[133MHz]

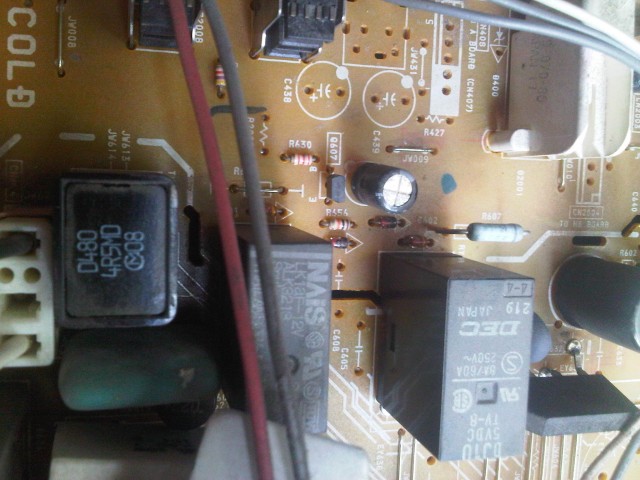

Mide la resistencia de ese componente, en frío debe estar cerca de los 4.5Ω

Sin título.png (752.65 KiB) Visto 6114 veces

[Manuelink64]

JAJAAJ tazos Dragon ball....son de al menos 10 años atras.

nunca he sabido porque algunos niños les gusta meter cosas a la TV o a cualquier hendidura.

Saludos!

[NicolasBeg]

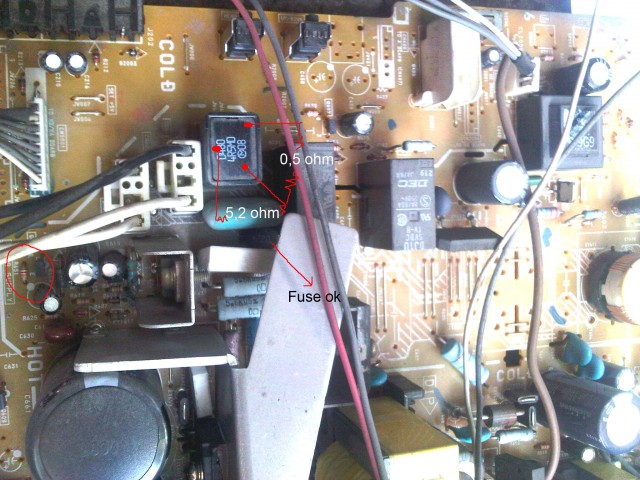

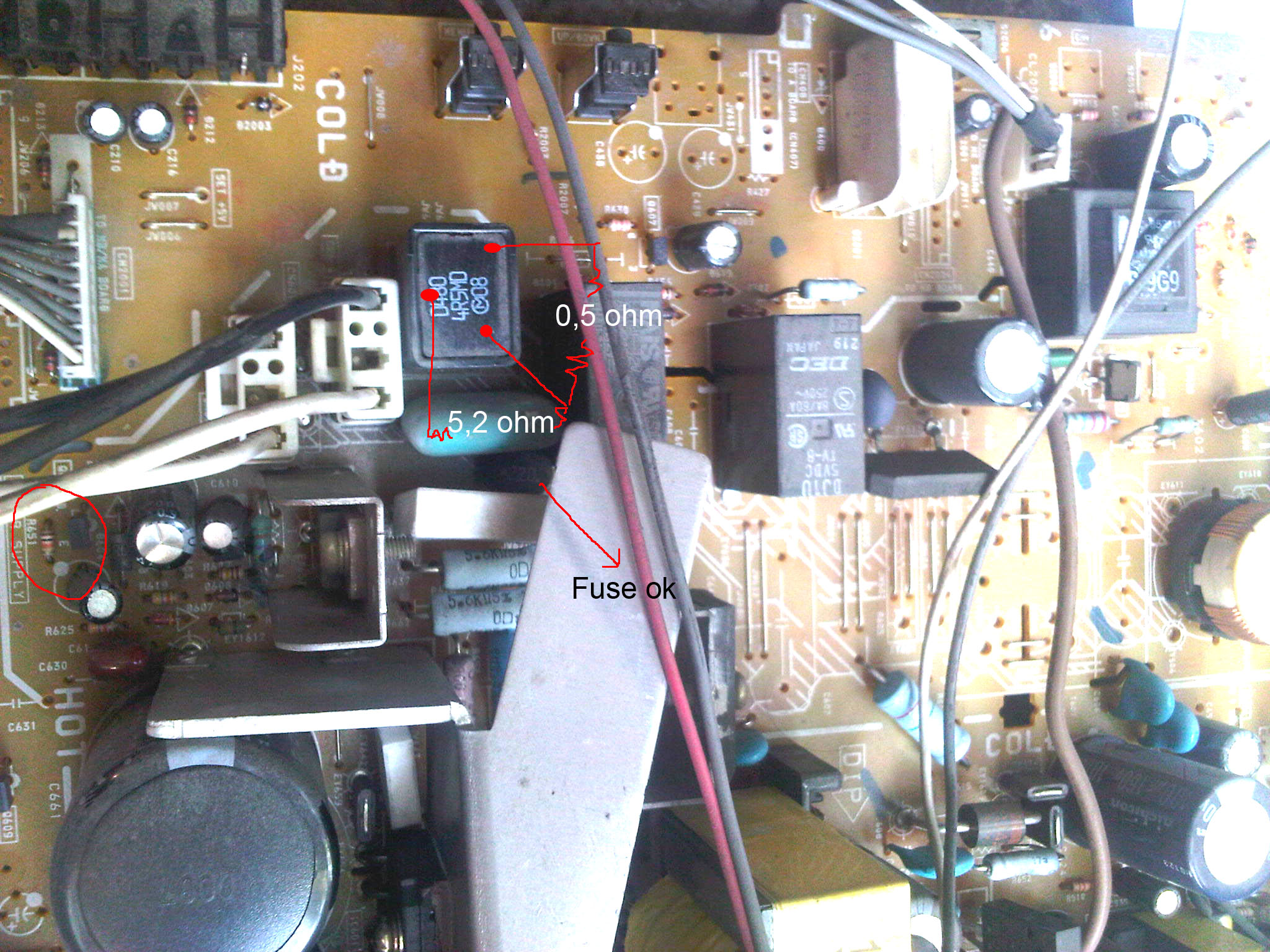

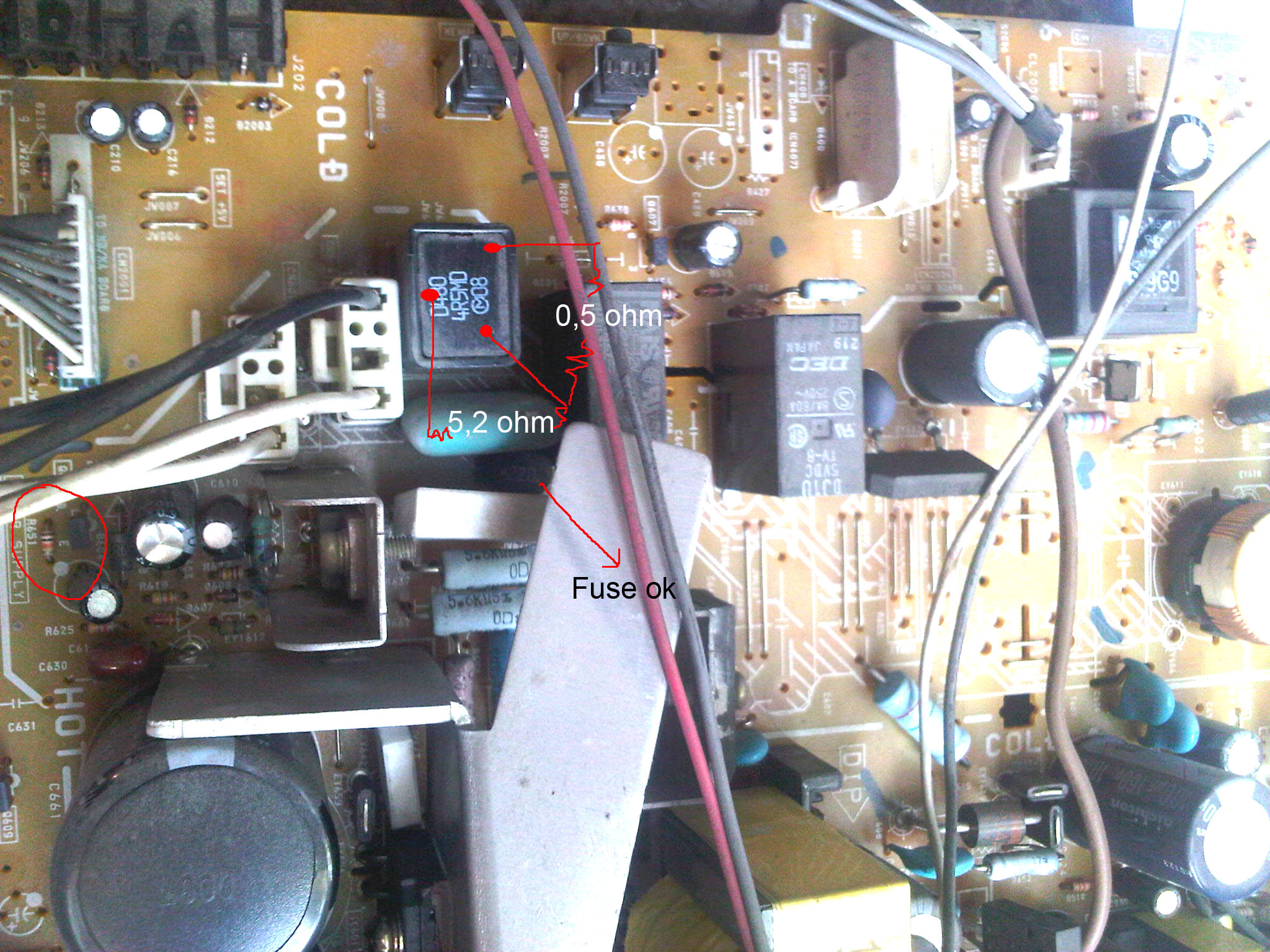

Emiliano, revisando, ese componente tiene 3 patas, en el dibujo los resultados, esa resistencia en circulo no me indica nada, pero debe ser de otra cosa, tb hay un fusible de 220 bueno...

[133MHz]

El PTC parece estar bueno entonces. Desconecta las bobinas desmagnetizadoras y mídelo de nuevo para descartar. Aprovecha y mide las bobinas también, deben darte un valor bajo en ohms parecido al PTC.

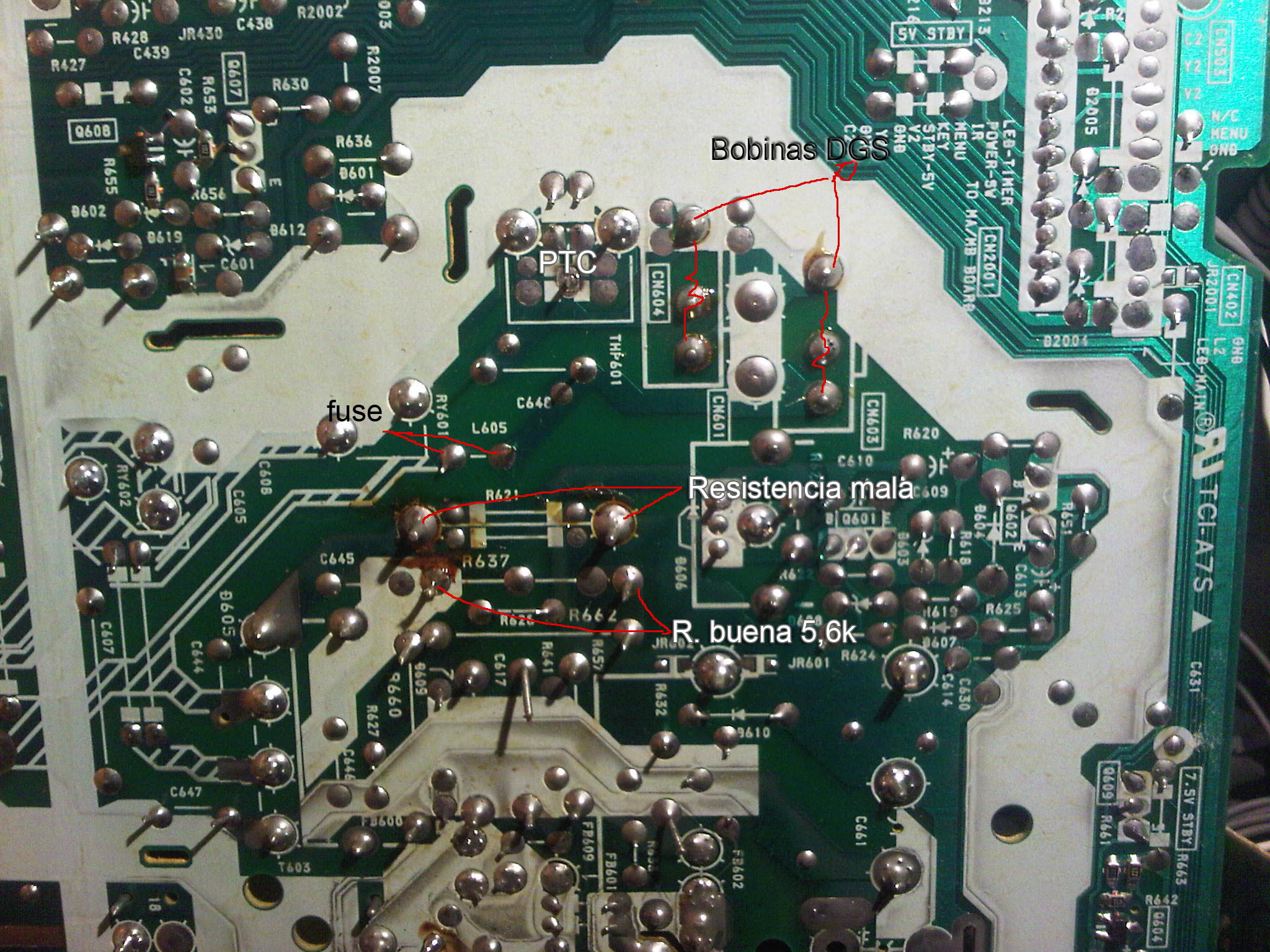

Otra sospecha es el relé que está al lado. Podrías poner una foto de esa misma área de la placa (cerca del componente que mediste) pero por debajo?

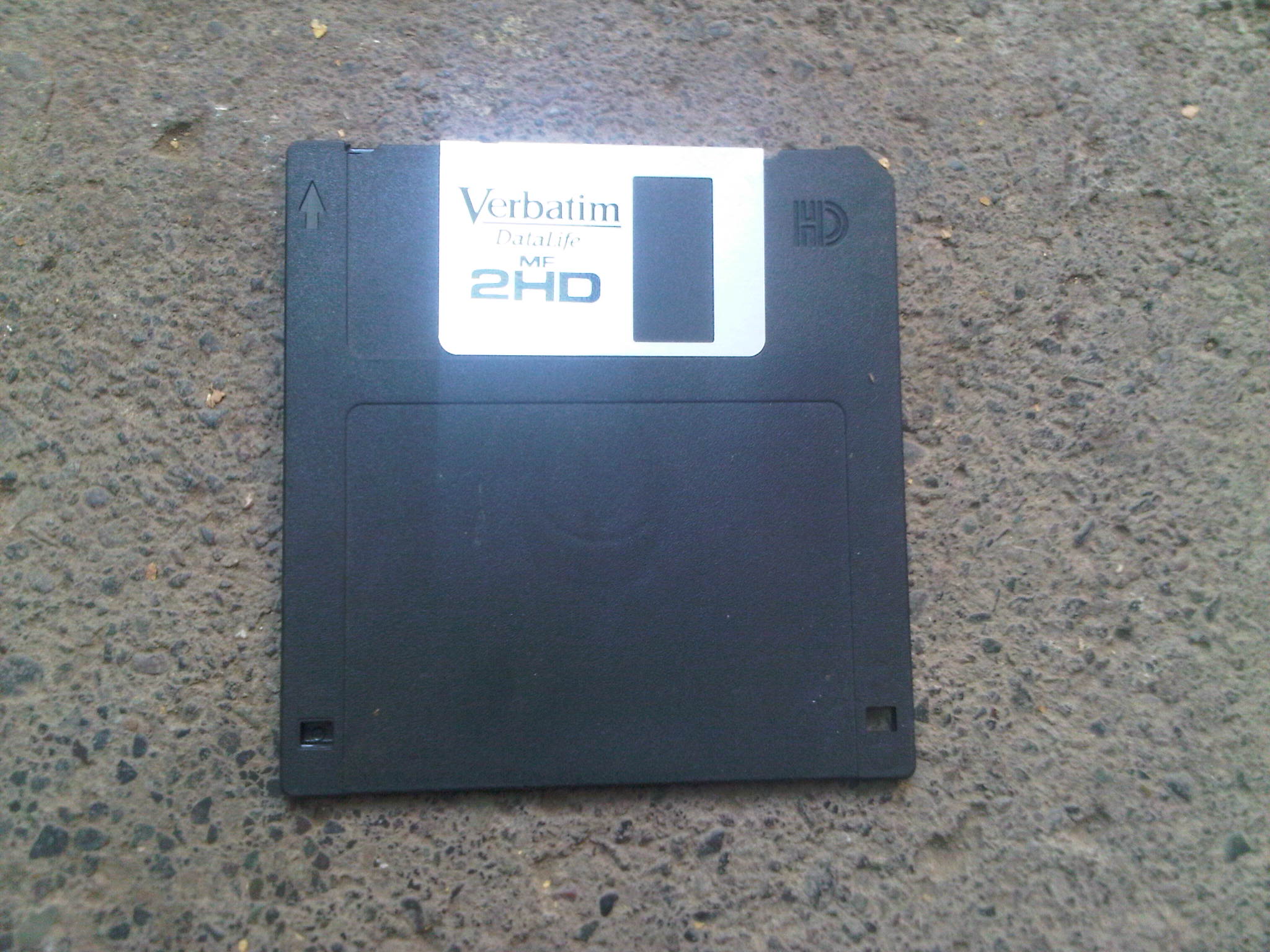

P.D.: ¡Ese disquete hay que leerlo! Aunque capaz que el desmagnetizador lo haya borrado.

[NicolasBeg]

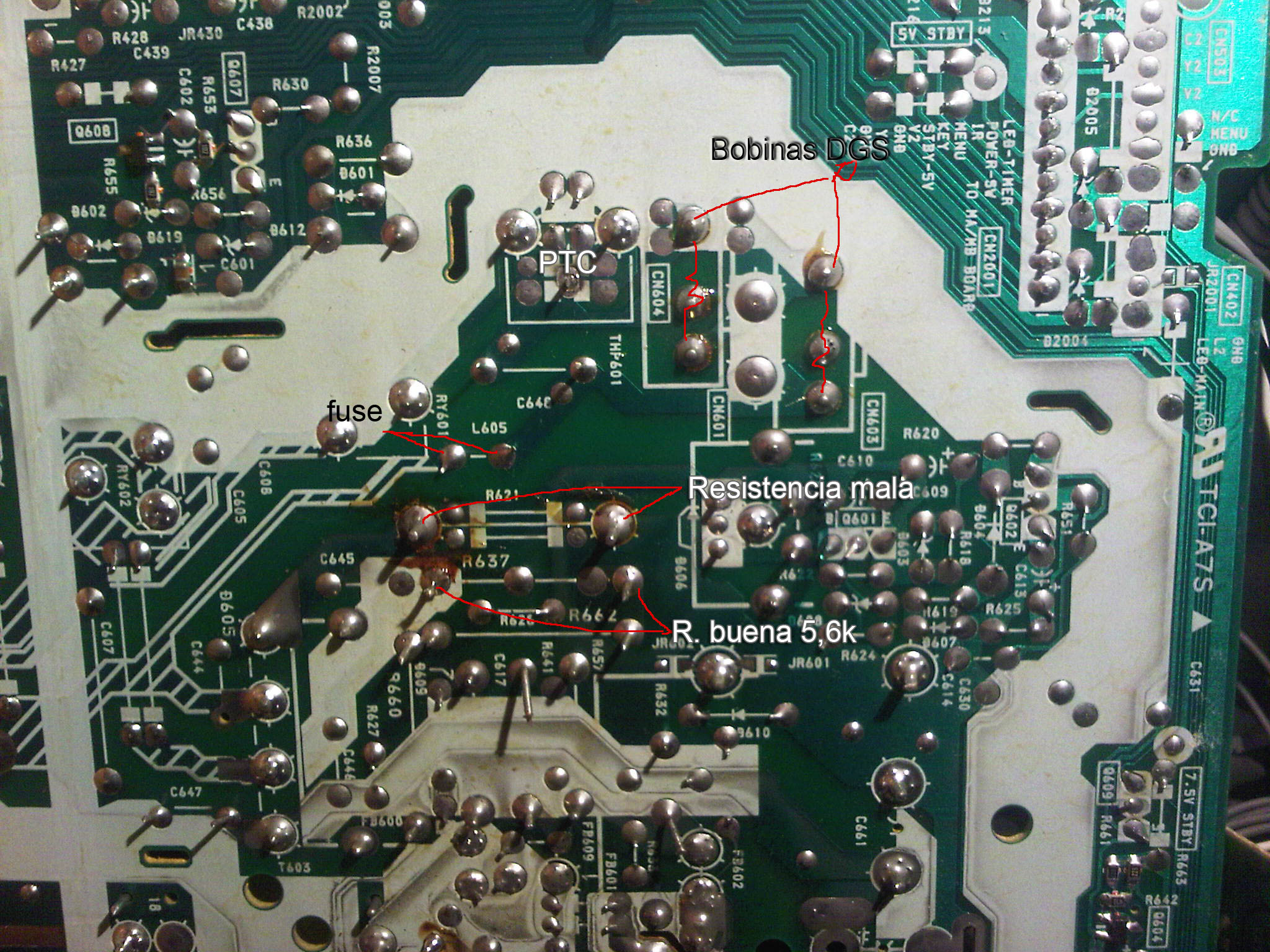

Las pruebas al PTC las hice sin las bobinas, estas indican 7,1ohm,

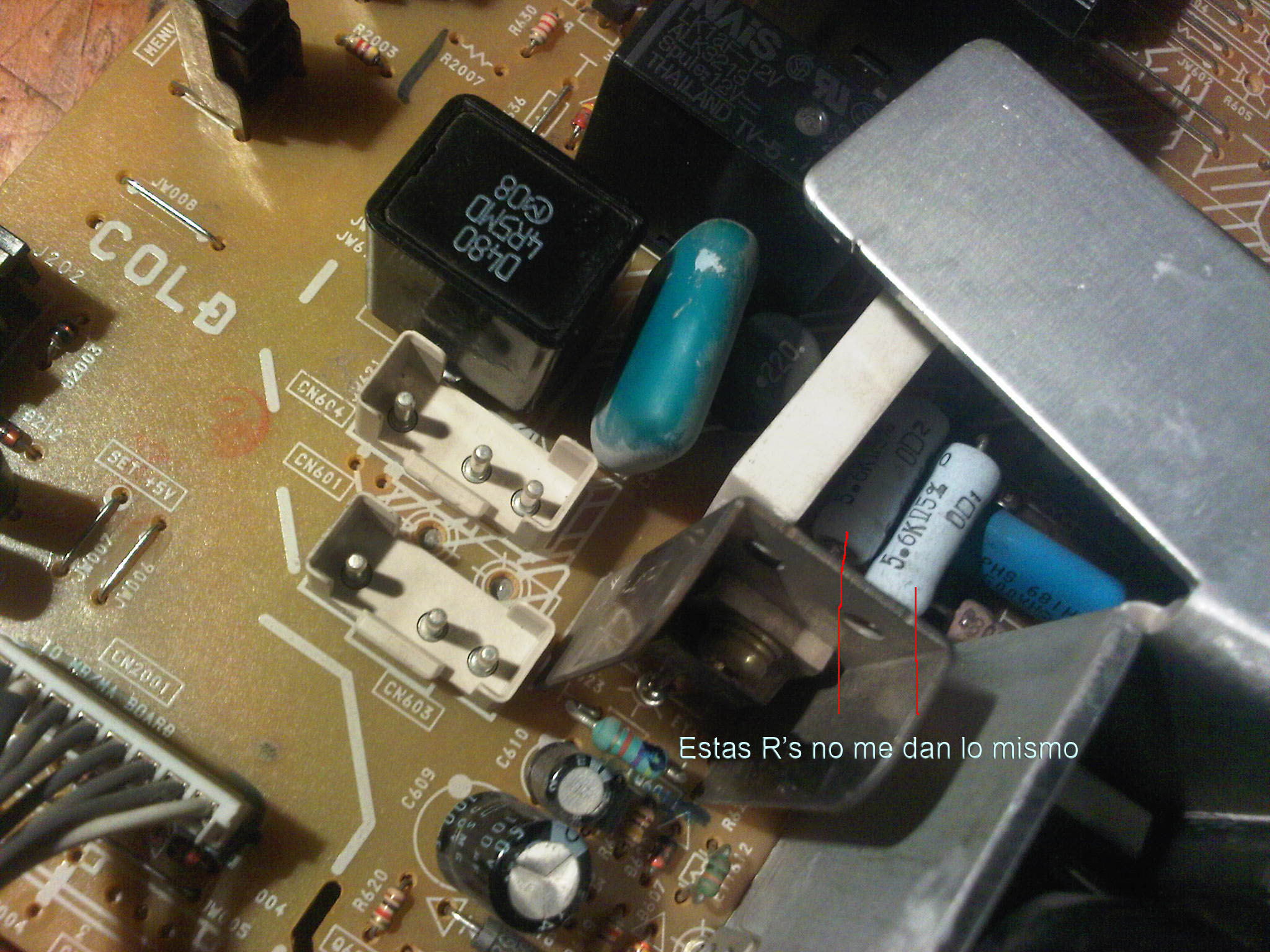

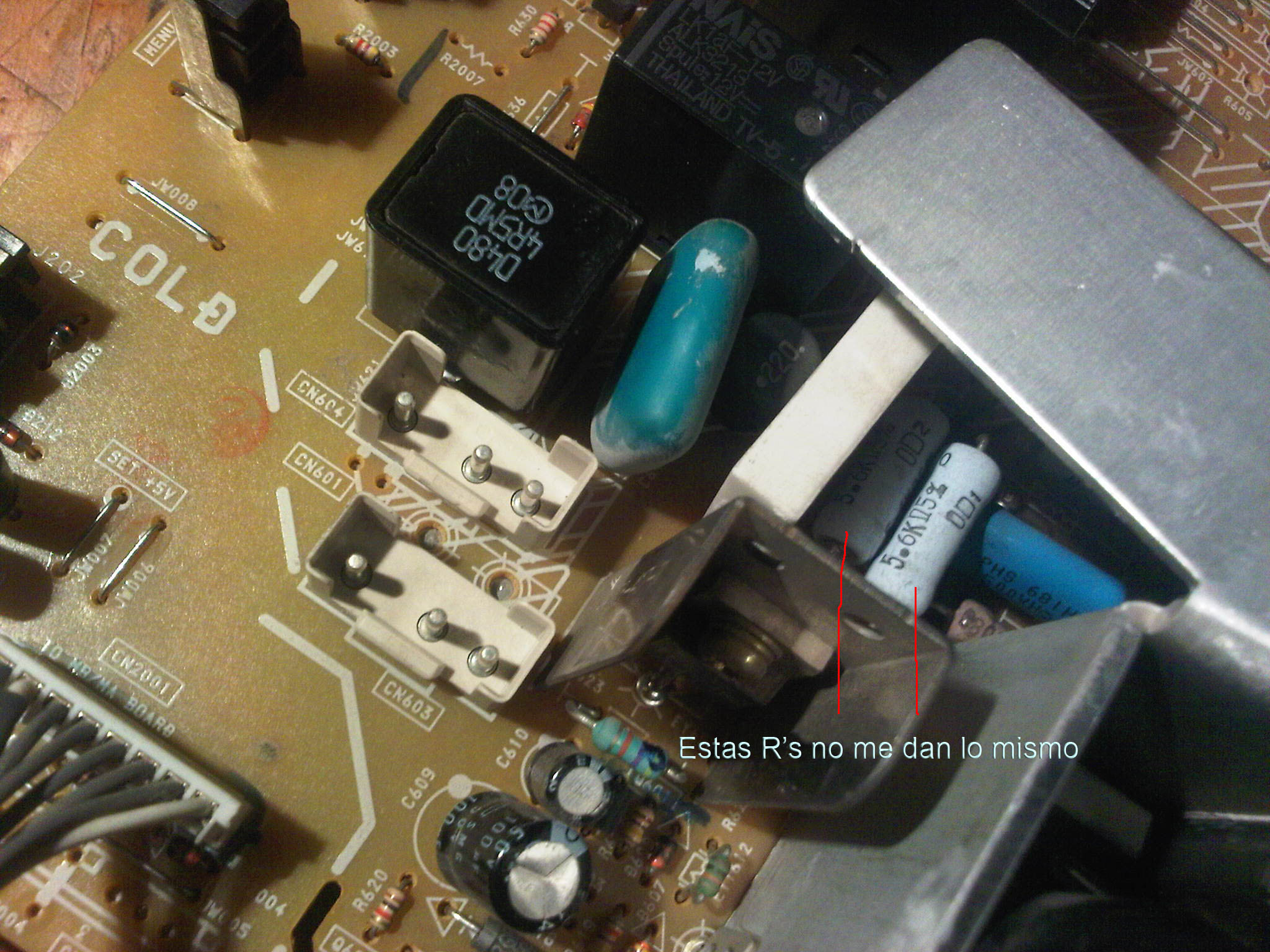

tengo otro sospechoso, un par de resistencias de 5,6k
te dejo las fotos.



PD: justo antes de subir el post, volvi a revisar las 5,6k y estan buena ambas

[133MHz]

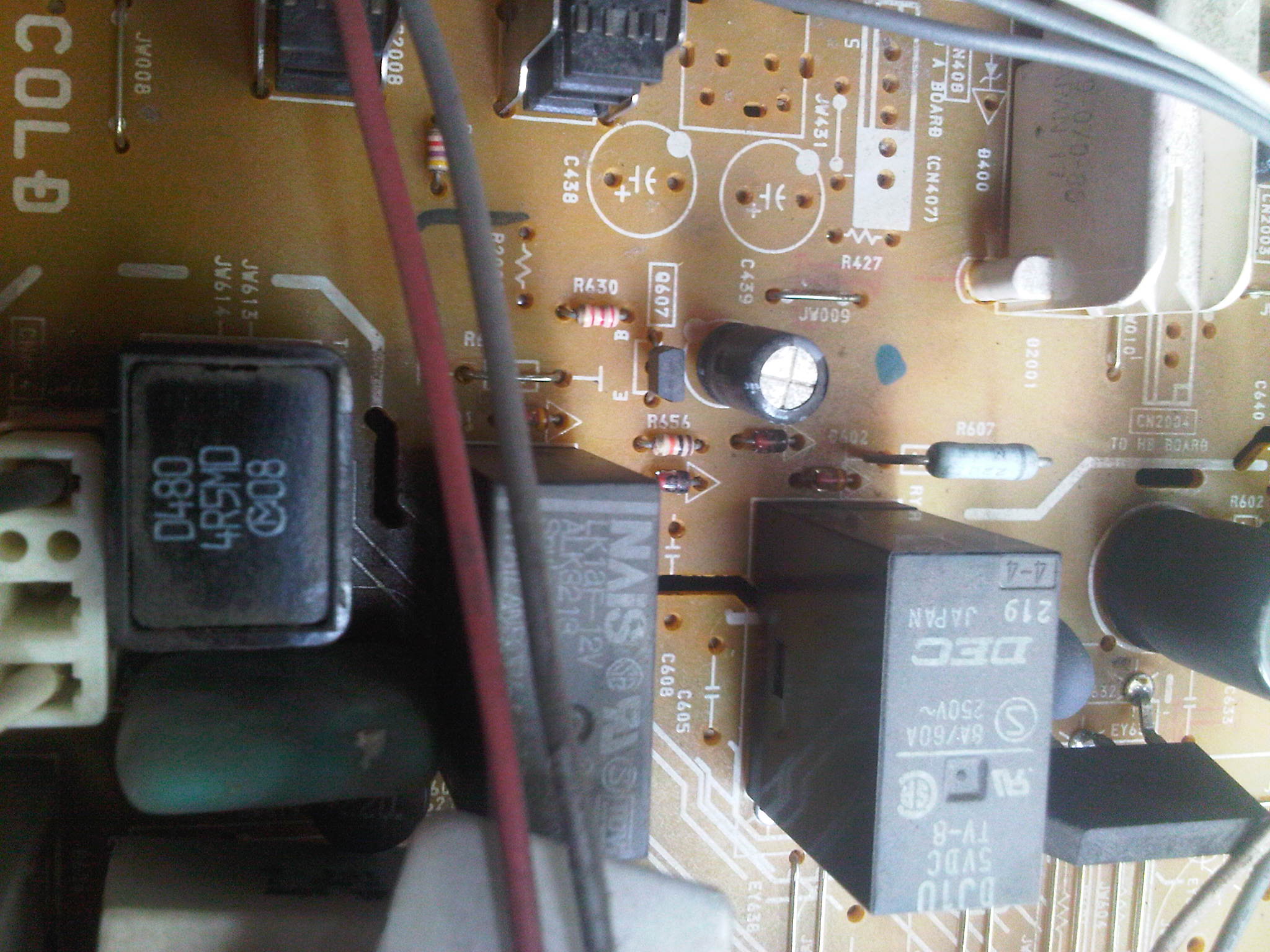

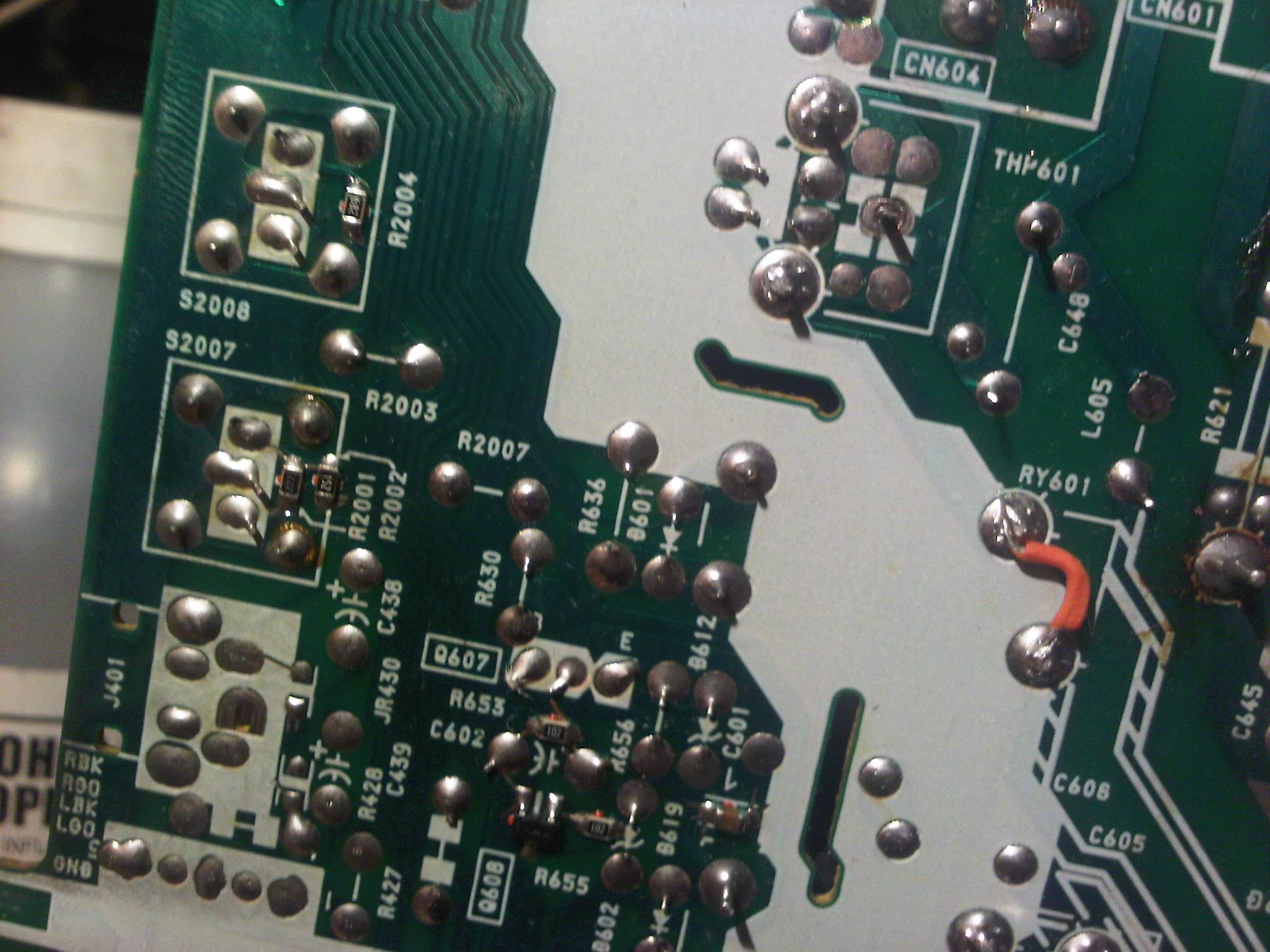

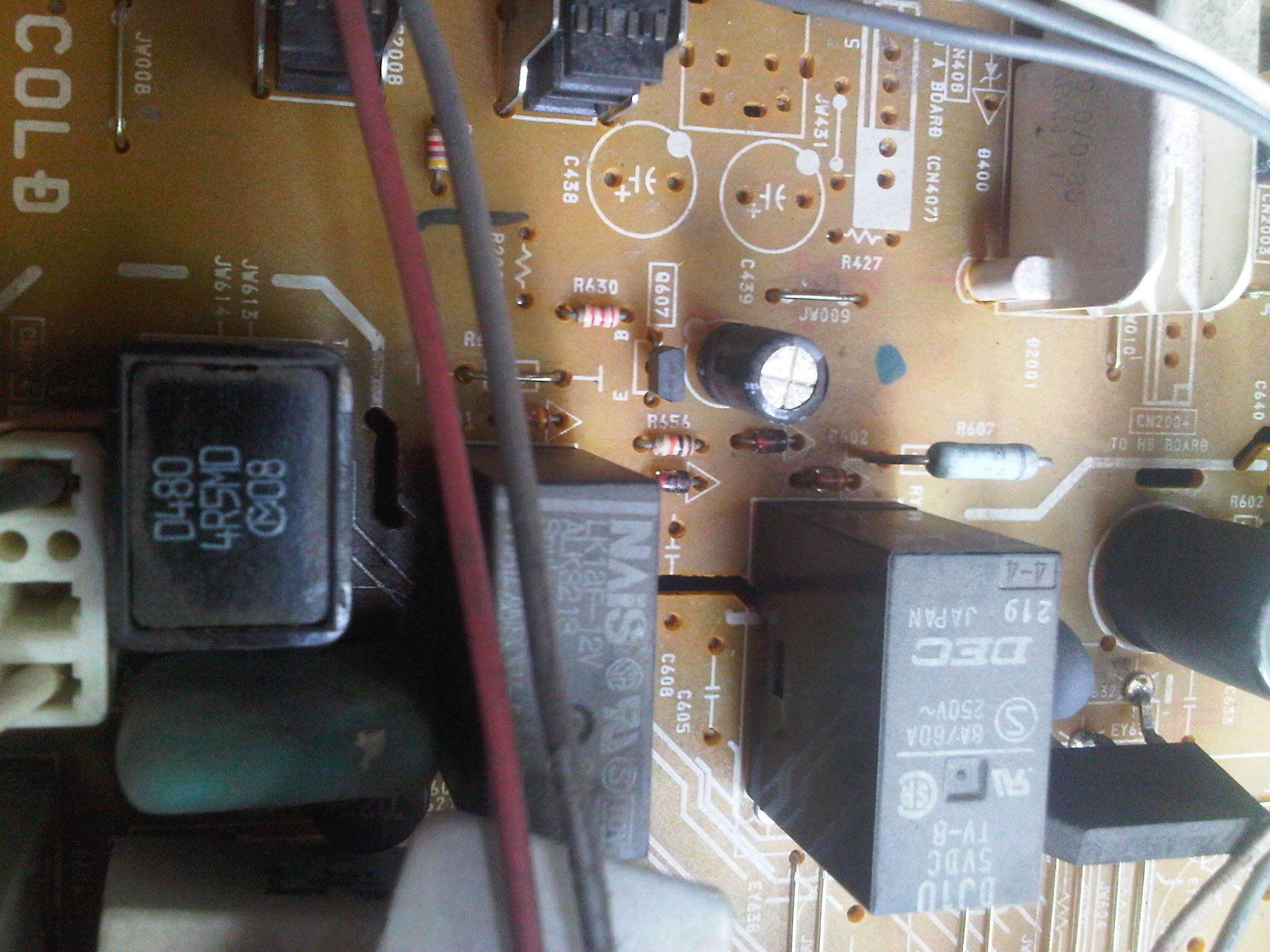

PTC bueno, bobinas buenas... por descarte nos va quedando el relé. Puentea los siguientes contactos, arma todo y prende la tele:

¿Eso que marqué son grietas en el circuito impreso, o es un efecto de la foto?

[Manuelink64]

los tazos y la cubierta de aluminio del disco te creo, pero ¿un disco completo?
¿cabe un disquete completo en la rendija de la carcaza?

[NicolasBeg]

los tazos y la cubierta de aluminio del disco te creo, pero ¿un disco completo?
¿cabe un disquete completo en la rendija de la carcaza?

jaja, si, fue introducido entre la pantalla y el plastico donde dice "Sony", el plastico se levanta facilmente...

Hoy mas tarde sigo con las pruebas y veo esa parte de las "grietas"...

saludos.

[NicolasBeg]

Hice las pruebas y nada, la grietas no estan, limpie y todo, note que hacia click al encender el tv pero sige el arcoiris

[133MHz]

¿Hace ese sonido característico de la desmagnetización? Como un zumbido profundo que se desvanece (y que en un TV de ese tamaño debería ser bastante fuerte).
Si está desmagnetizando correctamente y sigue así, tiene que haberse golpeado. Un problema así no ocurre de la nada.

[NicolasBeg]

creo que no hace mucho, aparte de 2 pequeños clicks, para grabar este video apage todo incluso el pc, asi que 0 ruido y al parecer no esta desmagnetizando...

[133MHz]

Verdad, en el vídeo no suena como si estuviera desmagnetizando, y suena a que el relé del desmagnetizador está funcionando correctamente.
Si todo te está marcando bien (bobina, PTC, relé) lo único que queda es que no le esté llegando corriente alterna a ese conjunto. Vas a tener que seguir el caminito con un tester desde el enchufe hasta la desmagnetización y ver dónde se está cortando.

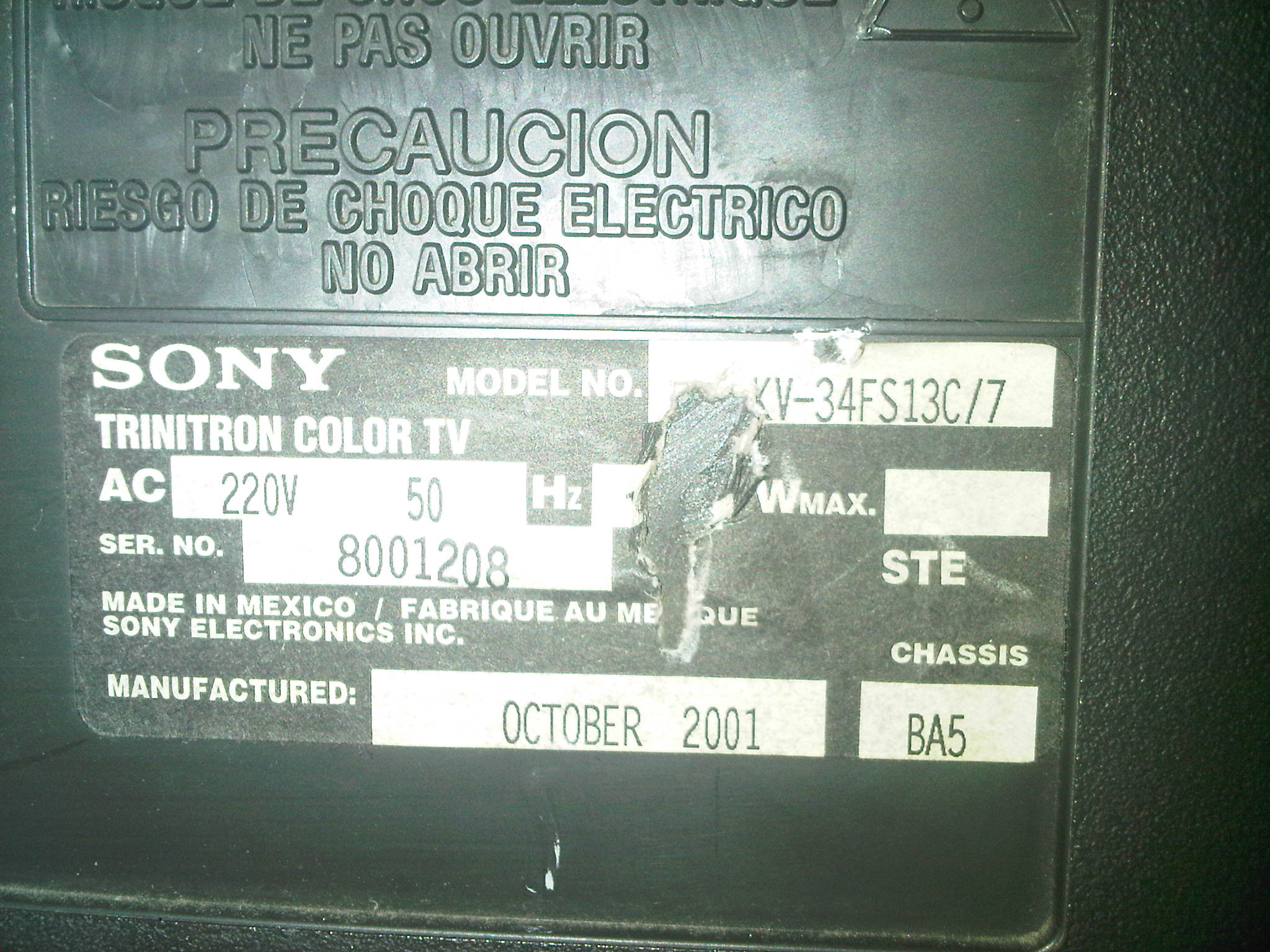

Ponte el modelo de la tele a ver si pillamos el diagrama en internet e ir simplificando la cosa.

[NicolasBeg]

Las pistas de la placa como que no me ayudan mucho, será que tiene pistas internas?, los sistemas Degauss son bastante simple, del 220v a un fusible, bobina y no se que mas, aca no puedo segir las pistas, de todas formas volvere a inpeccionar, y no he podido encontrar el manual service de este modelo.

[133MHz]

Las pistas de la placa como que no me ayudan mucho

Por eso mismo te pedí el modelo, la serigrafía de la placa no deja seguir las pistas 'al ojo' en una foto, esas enormes franjas blancas lo tapan todo.

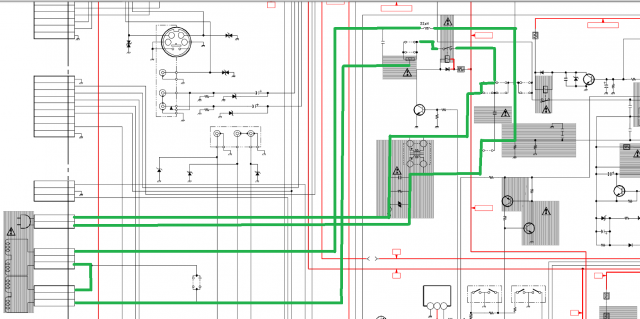

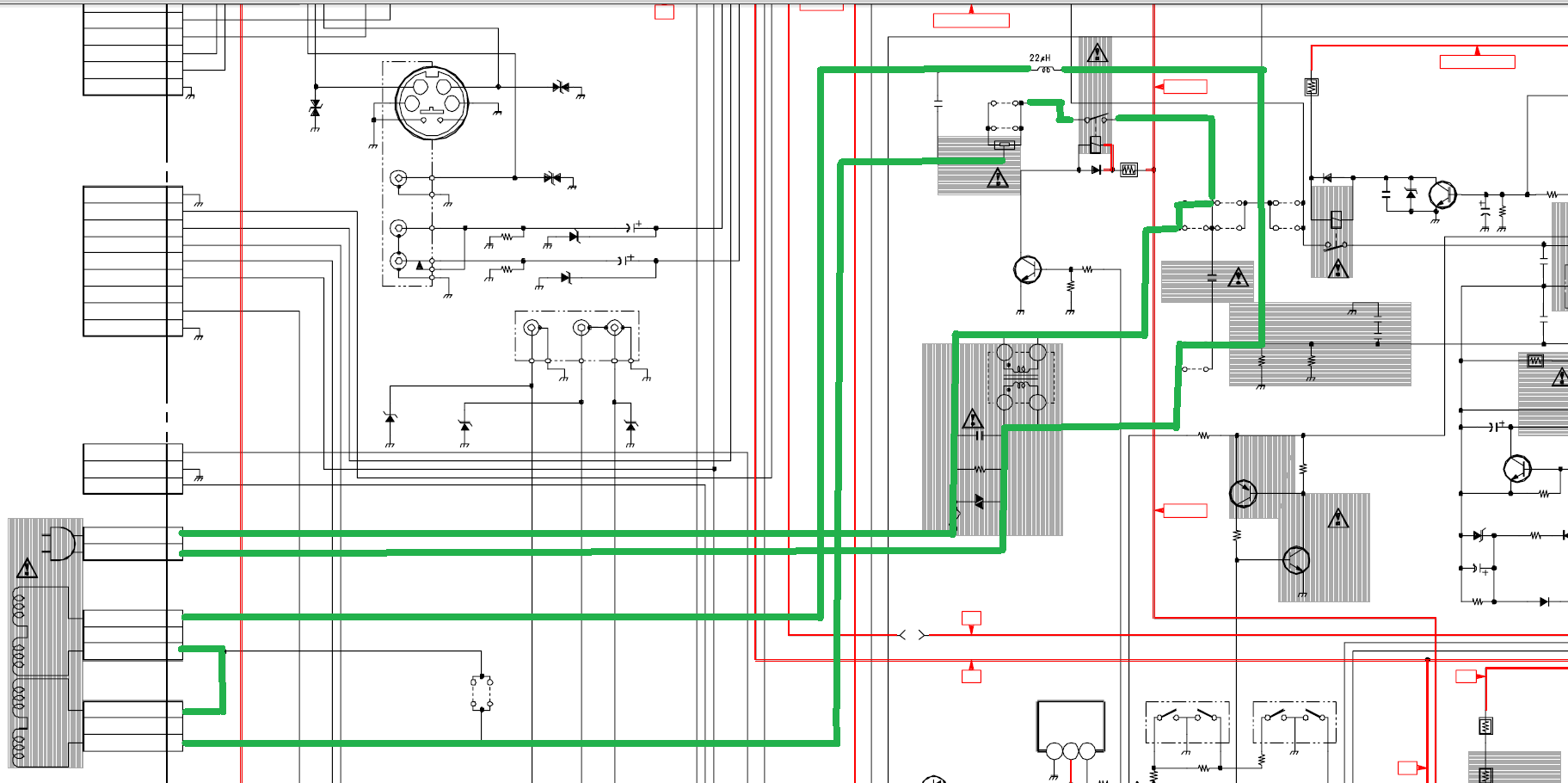

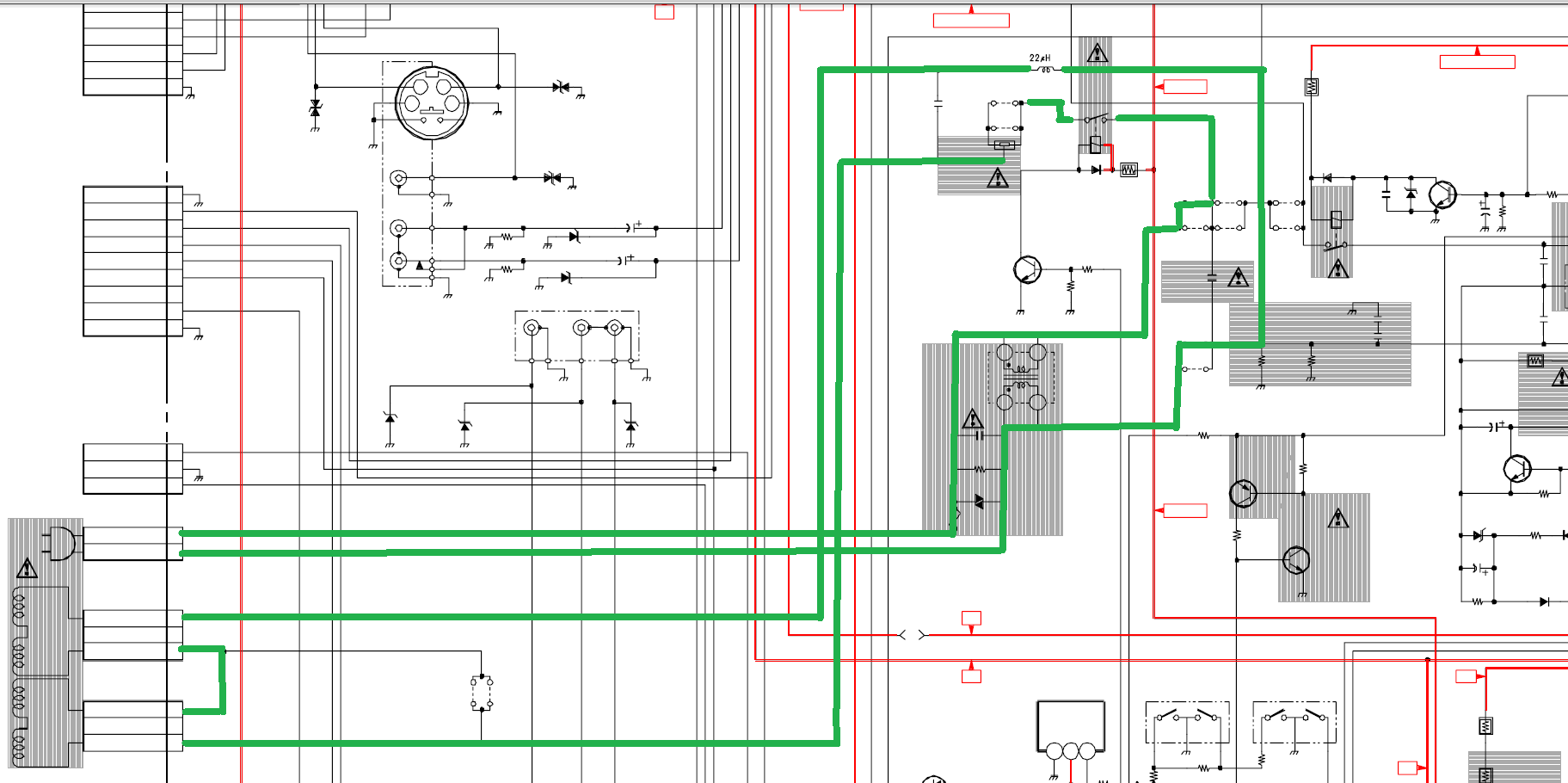

Encontré el diagrama aquí, lo relevante está en la página 10 pero los componentes me salen sin sus leyendas! (probado en Adobe Reader y pdf.js). Aún así seguí el camino desde la entrada de AC hasta las bobinas desmagnetizadoras, ojalá te ayude.

[NicolasBeg]

aqui lo encontre, pero ahora a mi se me pone mas dificil la cosa, haber si me ayudas a descifrarlo

[133MHz]

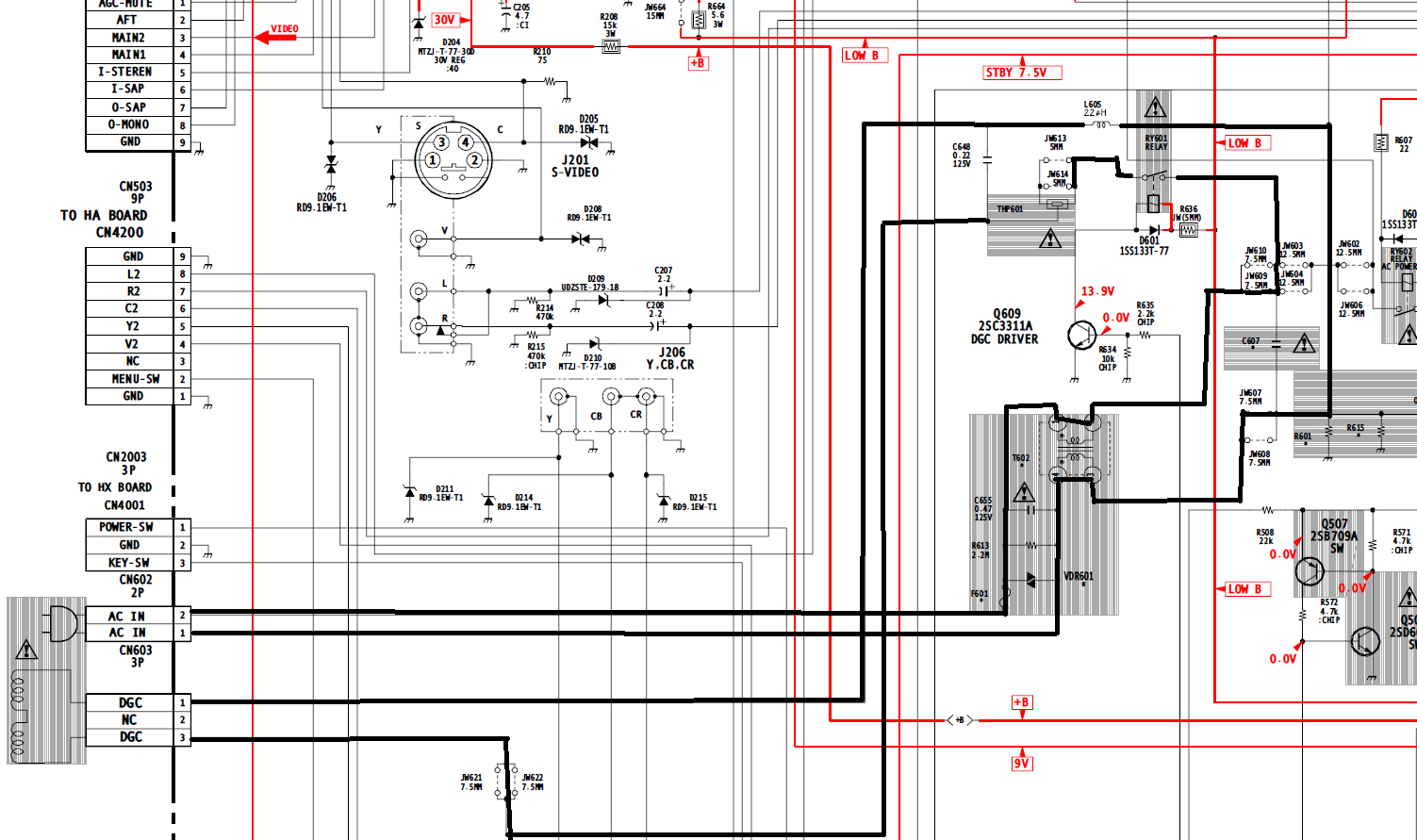

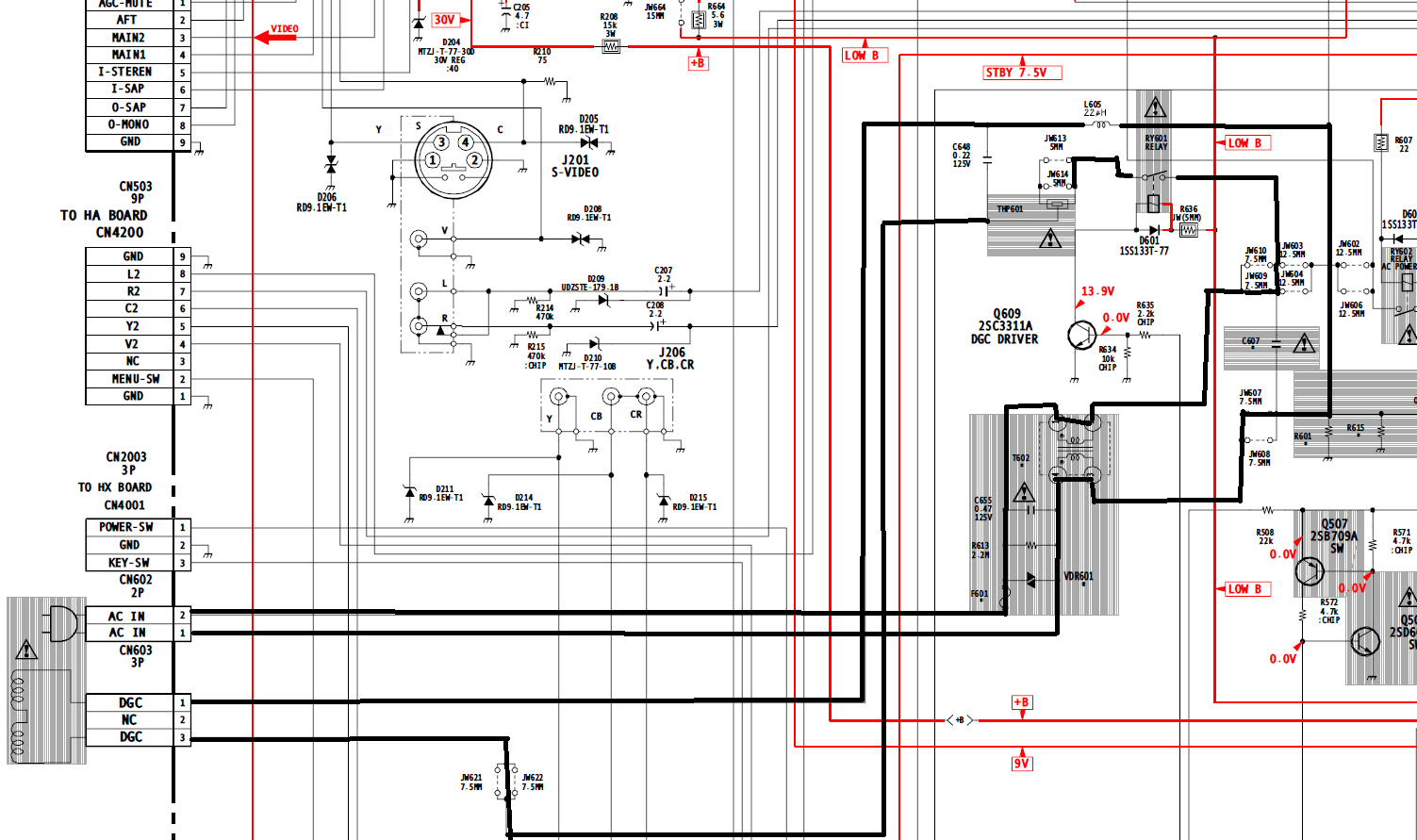

Curiosamente el que tú encontraste es más exacto en el modelo pero difiere en el conexionado de las bobinas. Página 32, igual lo tracé por si acaso.
