GBDSO, quien se anima?

[RigoHoward]

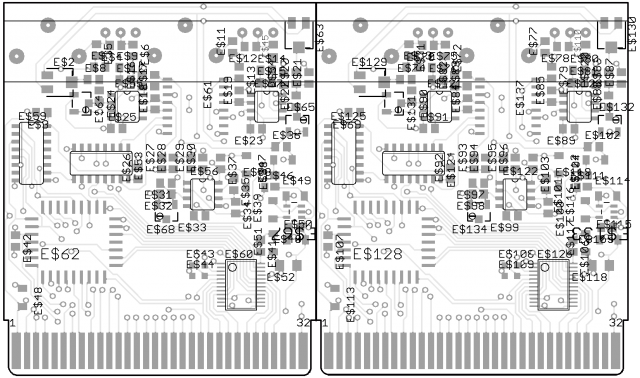

Oye les quedo decente... Cuando manden hacer estaria simpaticon hacerse uno

[Chalo]

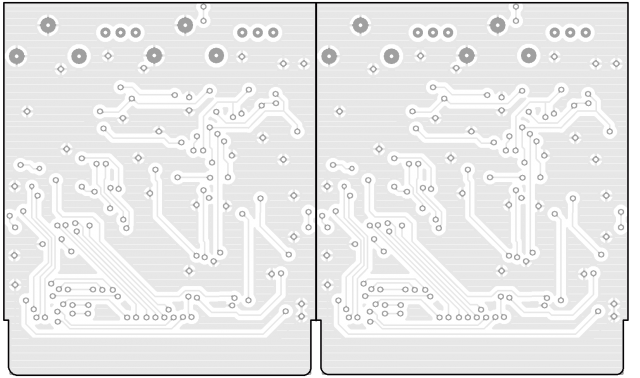

Lo que está encerrado con rojo es lo que a mi me llama la atencion por lo junto que estan las uniones, como las pifias que indicaste anteriormente, y lo que esta en celeste, me urge un poco el hecho de que la perforación interrumpa el camino de la pista, a menos que se tenga especial cuidado de que la soldadura agarre las 2 partes mientras se hace la soldadura.

Otra duda, a través de las perforaciones, las pistas opuestas ¿deben ir unidas a través de la perforación?

[Chalo]

Recién me acabo de dar cuenta que la ROM es ligeramente distinta al proyecto original, mas info:

http://www.digitalflow.de/blog/2005/07/ ... zilloskop/

[renix]

Los aujeros estan así porque la broca es muy gruesa para las vias (con 0.5mm andaría mejor, pero no tengo), las que deben tener continuidad de una cara a otra, y es lo tedioso/complicado y hasta difícil de realizar a mano, y es lo que no se logra directamente en PCBs hechos en casa a no ser que se electro-platinen, proceso que exploraré estas vacaciones, aunque por los precios de DirtyPCBs, lo estoy pensando dado el gasto que eso conlleva... Tambien deje todas las pistas de 0.254mm.

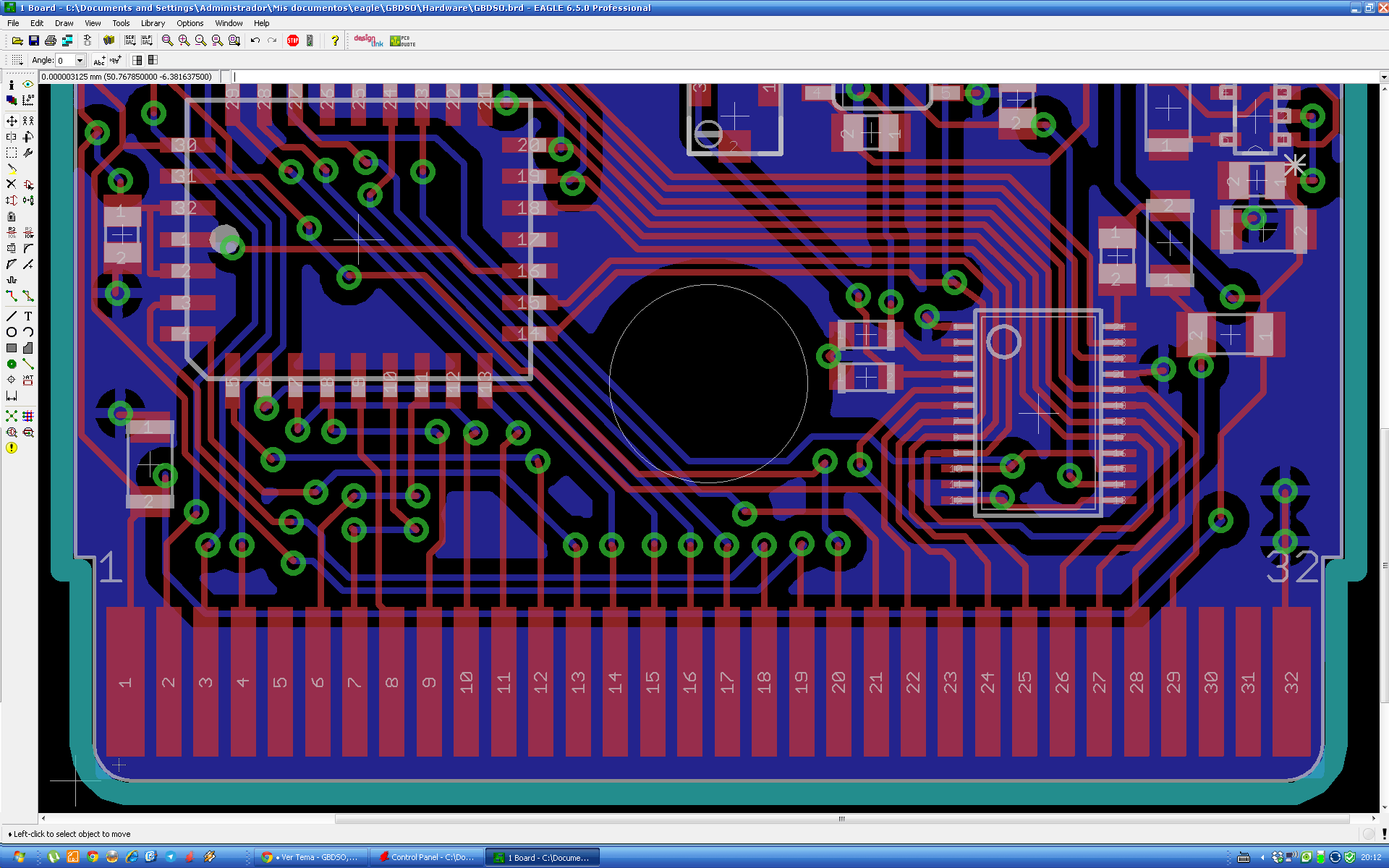

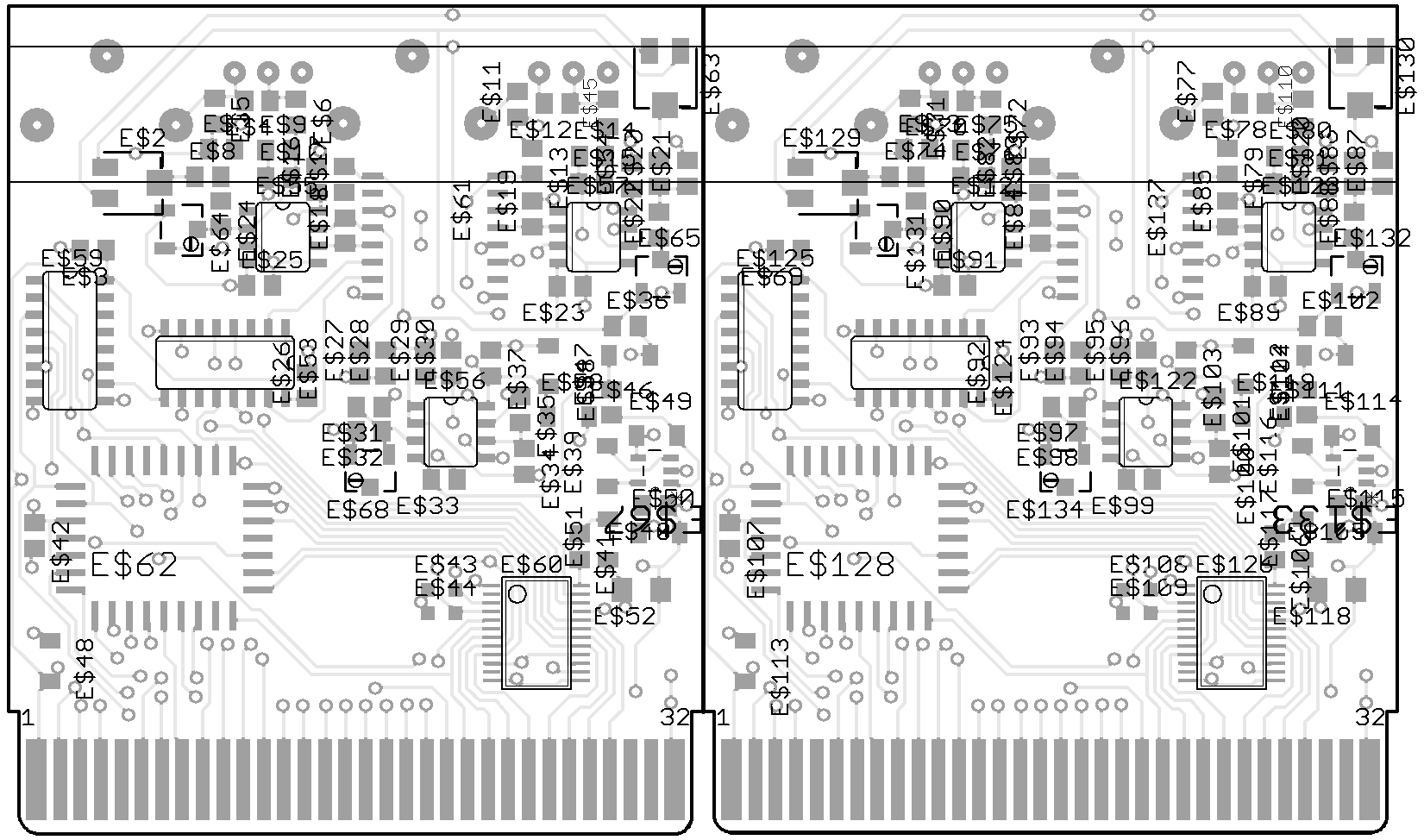

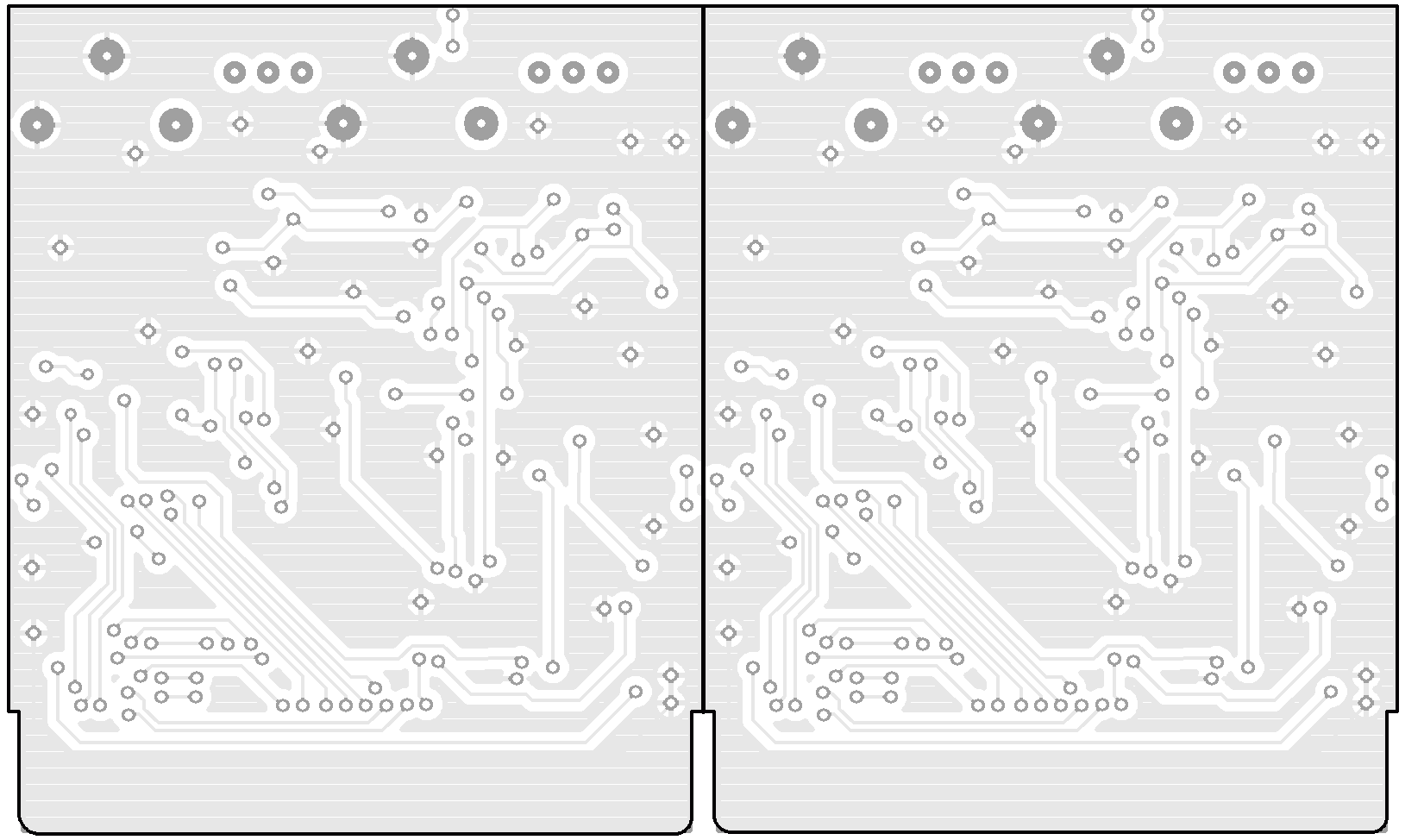

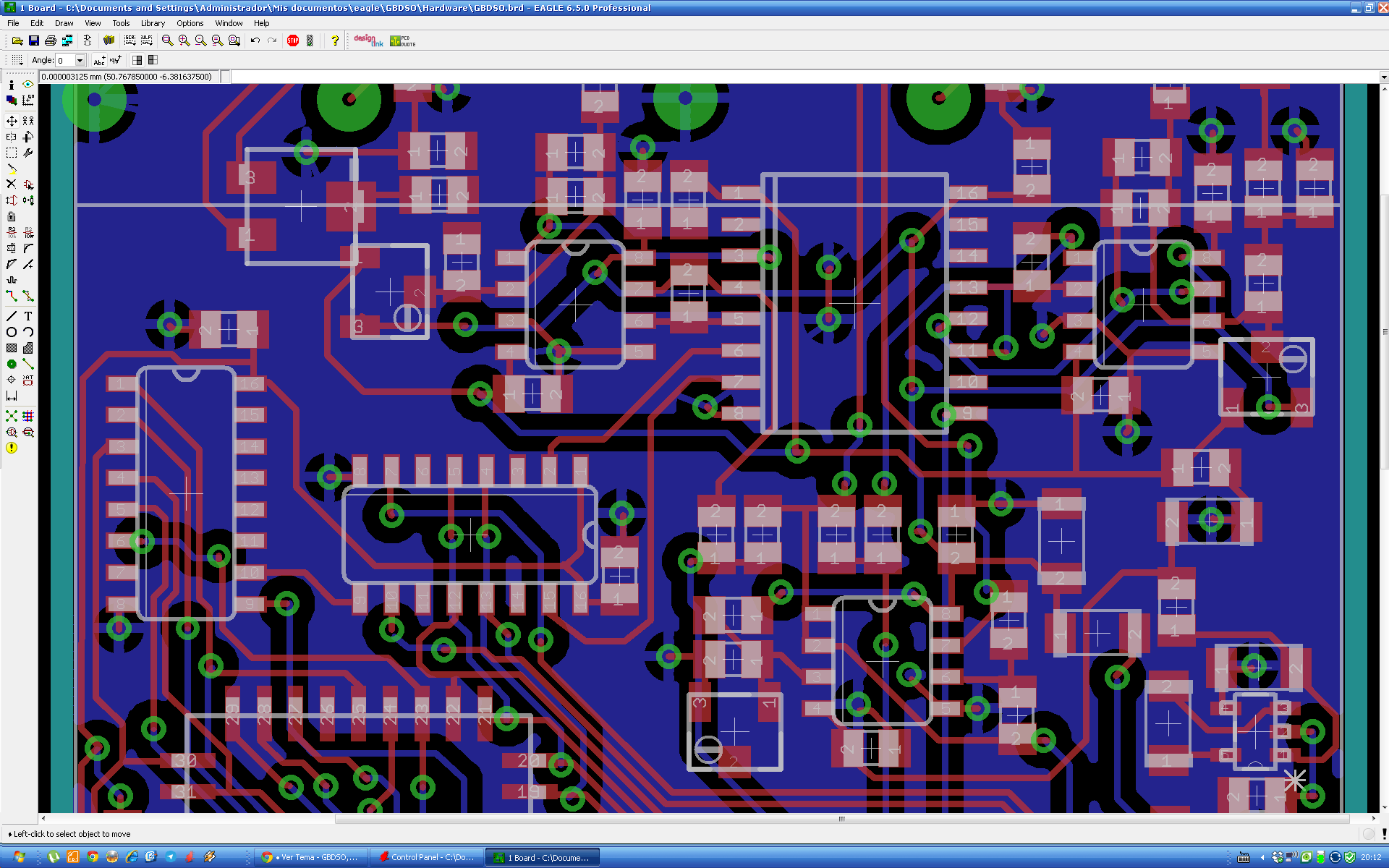

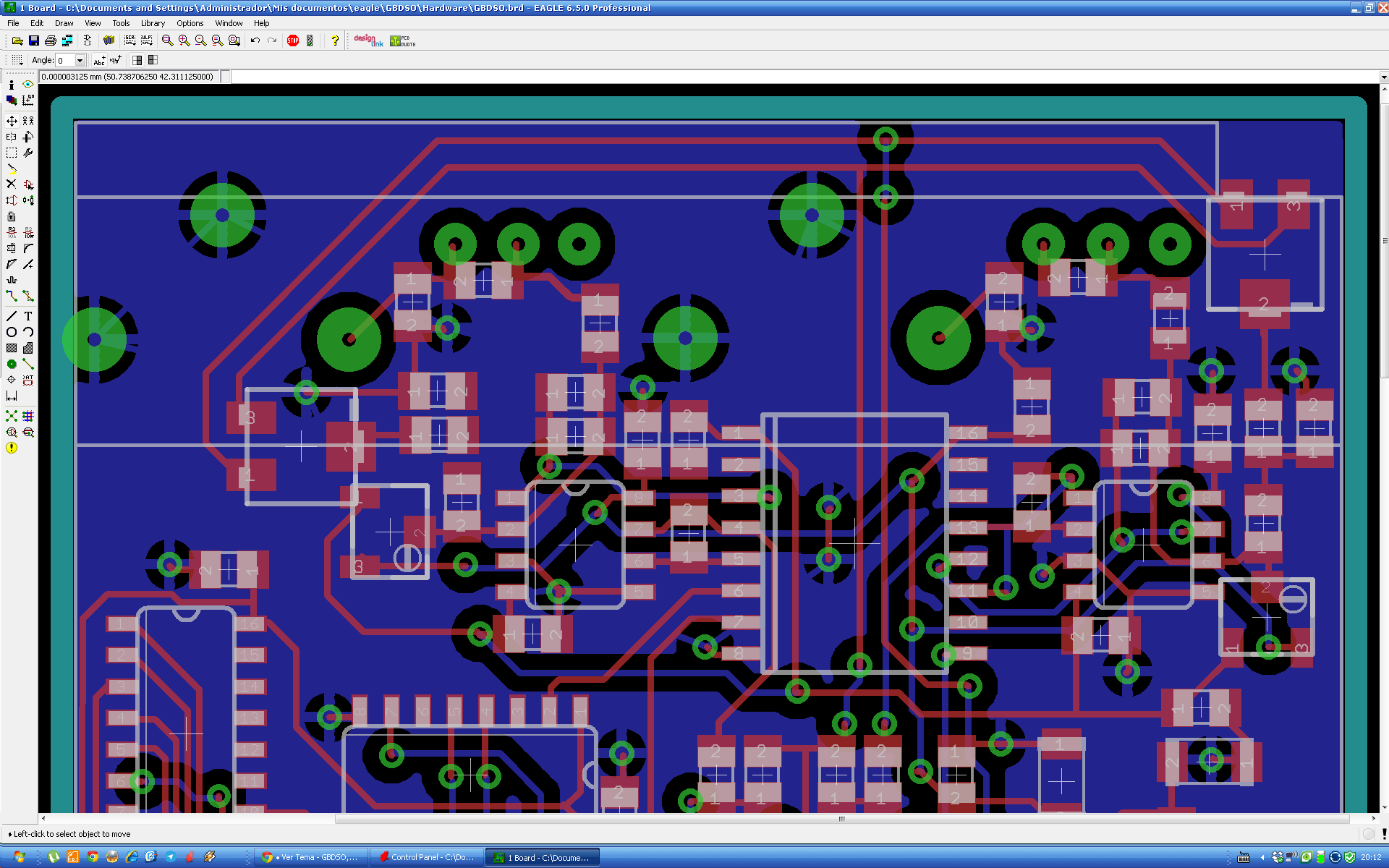

Ya arregle las demás pifias y aquí hay una capturas de pantalla con más detalles...

Ahora debería estar como para enviarla a DirtyPCBs pero necesito que me ayuden a comparar el PCB original con este, y que aparte de los errores declarados y corregidos, vea si hay algo mal ruteado...

Dejo los fuentes de esta versión...

GBDSO.rar

(134.52 KiB) Descargado 280 veces

[renix]

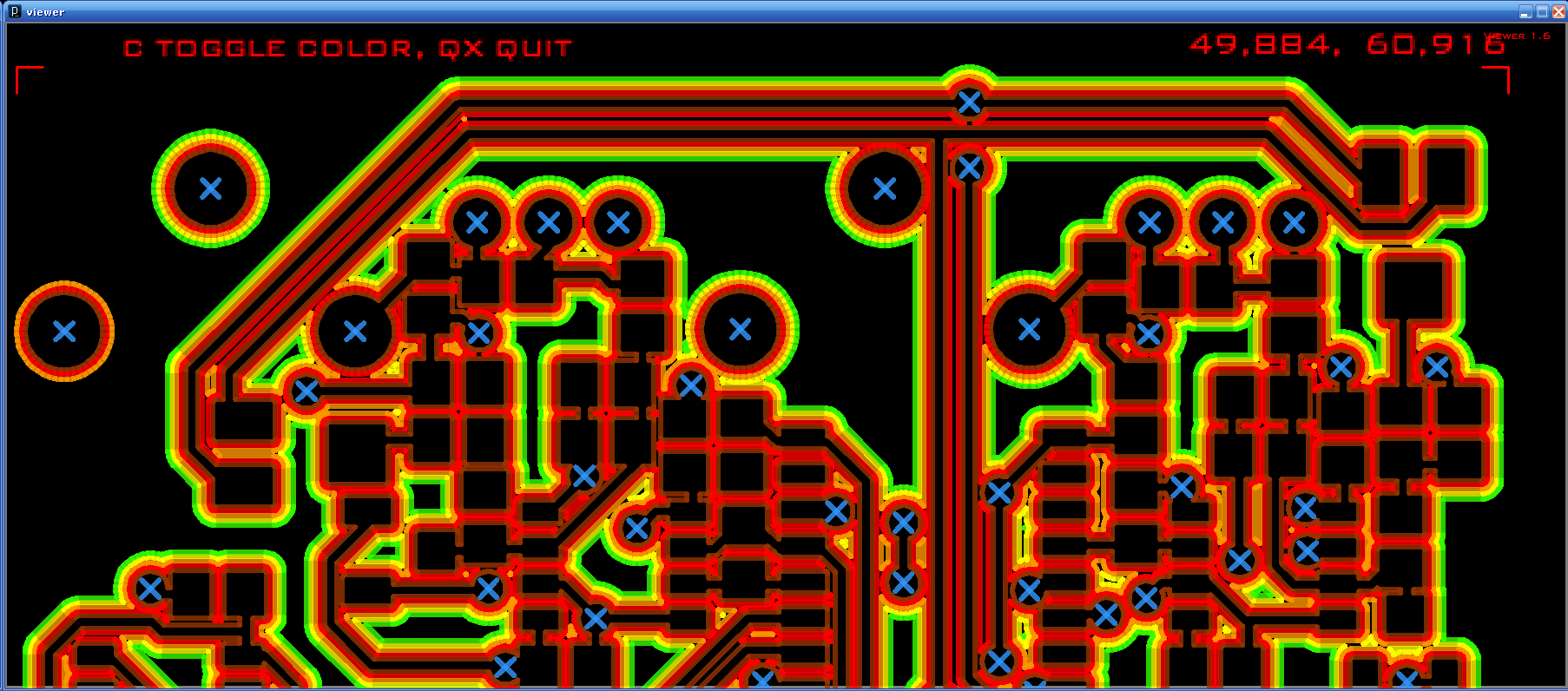

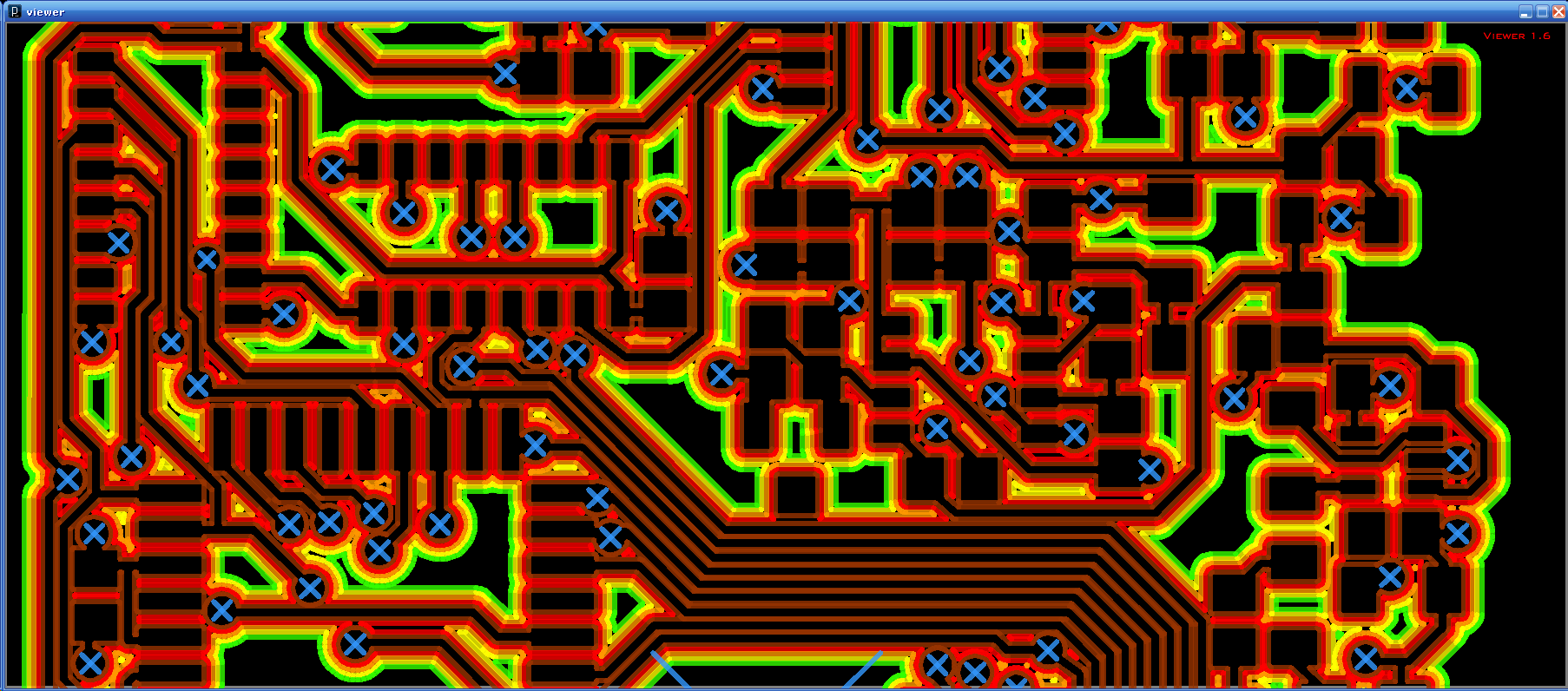

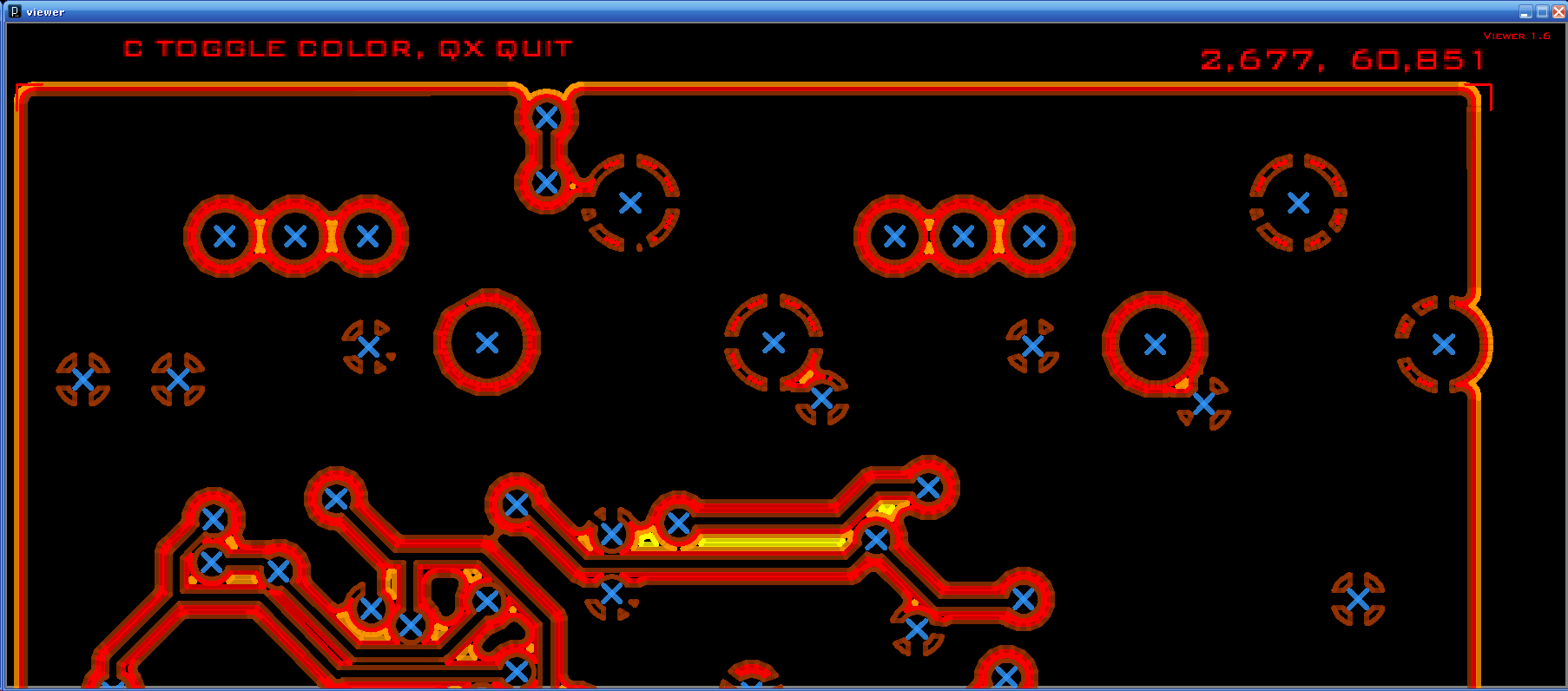

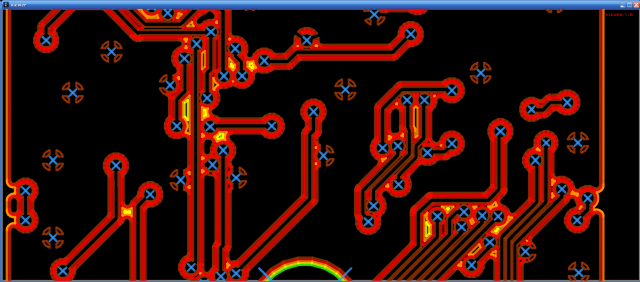

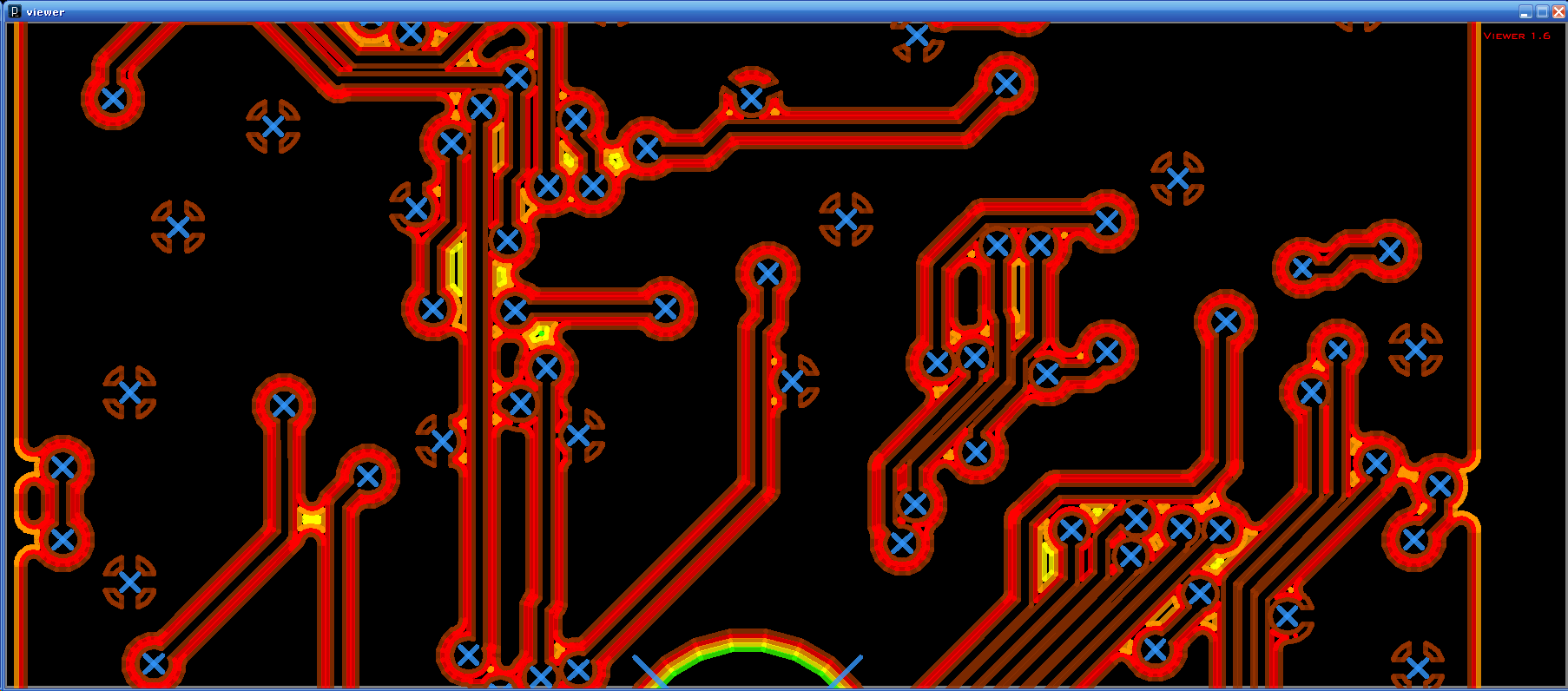

Acá esta la síntesis del trabajo a tirar a la CNC, a ver si pueden detectar fusiones de pistas, las lineas de color son el recorrido de la fresa, y lo que queda (Negro) es el cobre no removido que en difinitiva será las pistas del PCB...

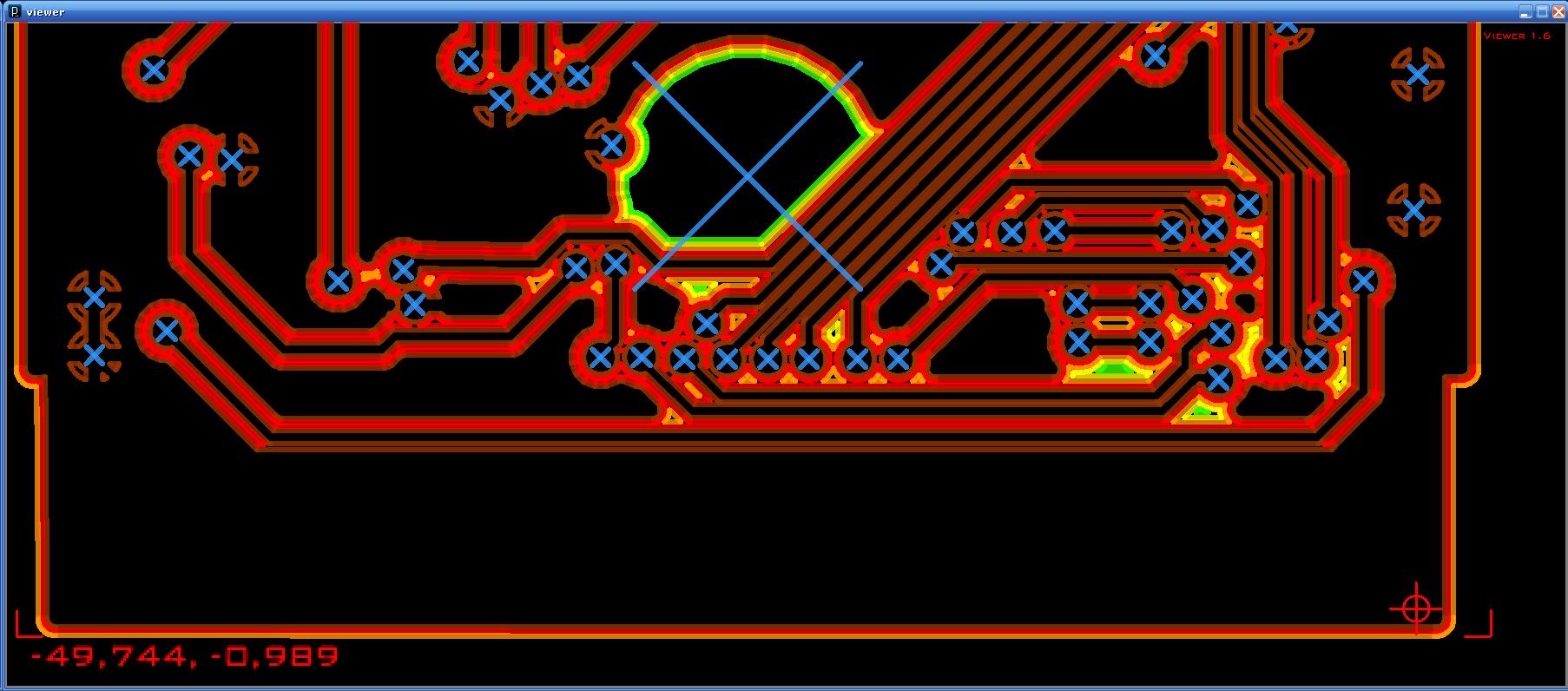

Lado de Componentes

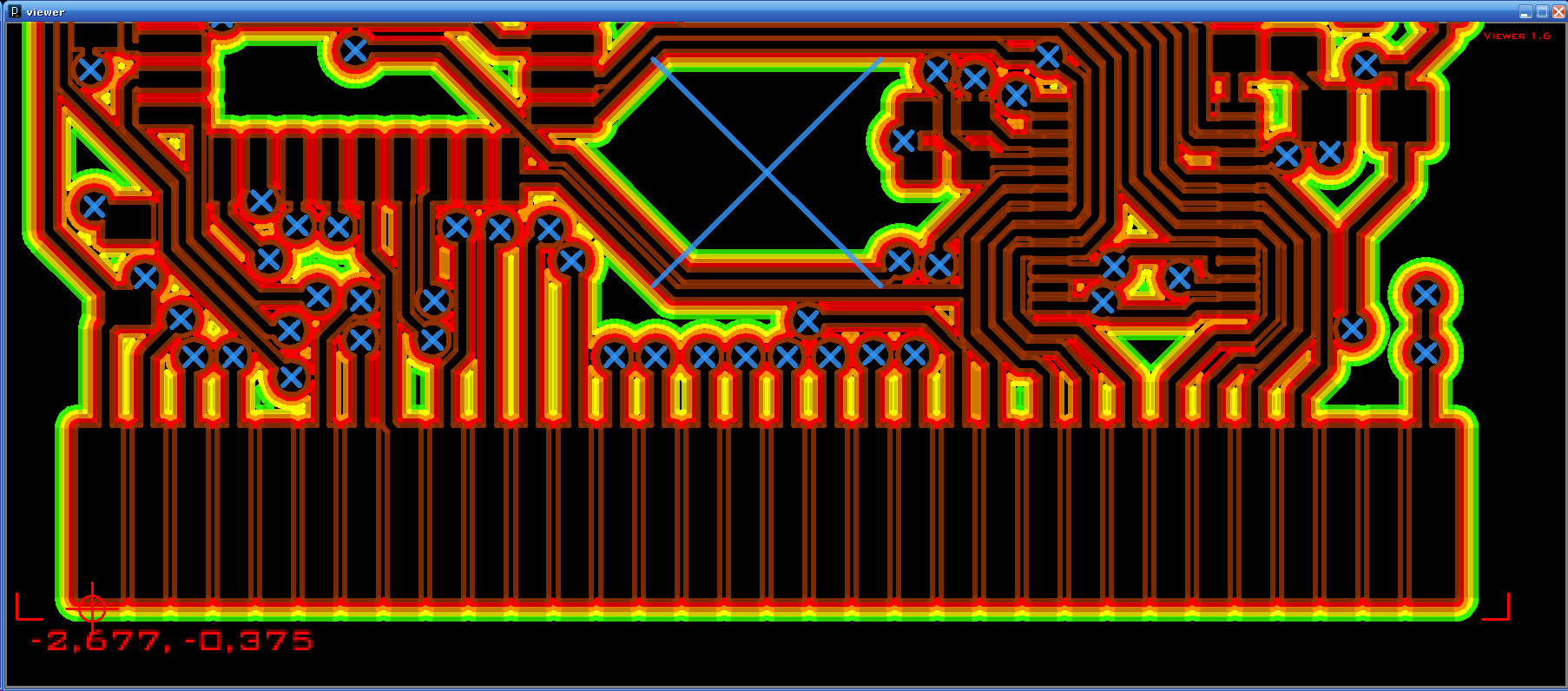

Lado Soldaduras

[Chalo]

Señoras y señores, con ustedes, EL ROM ORIGINAL!!!

http://www31.zippyshare.com/d/30929670/ ... 093021.zip

fix_Nintendo - Game Boy_2014-12-24_093021.zip

(236.21 KiB) Descargado 248 veces

Además, les dejo el demo por si acaso
http://www.semis.demon.co.uk/Gameboy/DsoDemo/dsodemo.gb

Pagina de descarga e info:
http://www.semis.demon.co.uk/Gameboy/Ds ... soDemo.htm

[eco_funk]

esta bueno el proyecto

Spoiler: MOSTRAR

si a alguien le interesa hace un par de años me tope con eso http://www.serasidis.gr/circuits/AVR_os ... oscope.htm se ve bonito a mi parecer , esop :p

[renix]

justo andaba buscando ese para rehacerlo...

Gracias eko...

[renix]

Una pregunta a los electronicos de retronia

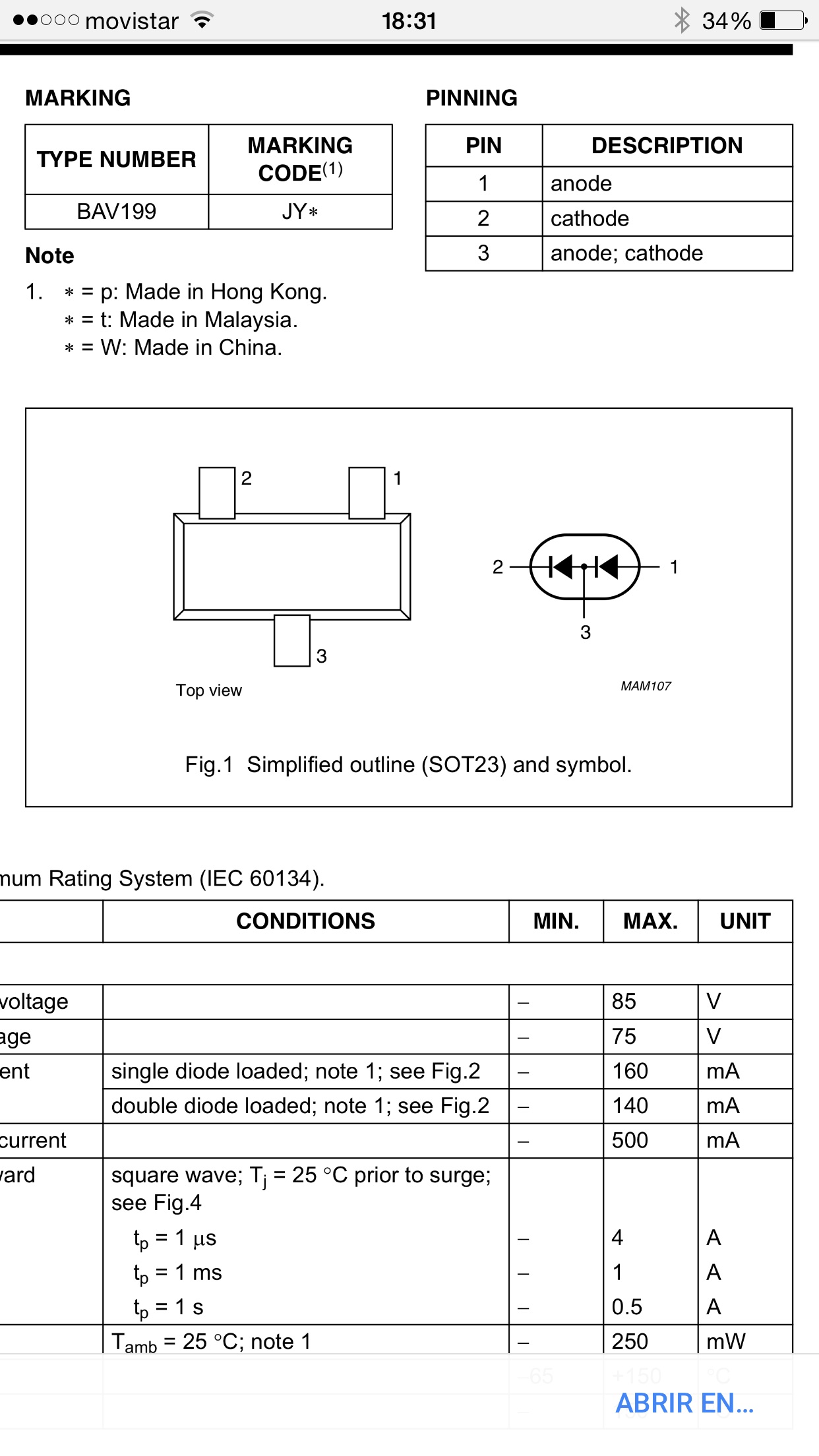

Este componente del GBDSO, el BAV199 es un par de diodos en serie, sera posible reemplazarlo por dos diodos switching ???

[vitoco]

Señoras y señores, con ustedes, EL ROM ORIGINAL!!!

Qué quiere decir que sea una ROM "demo"?

[vitoco]

Señoras y señores, con ustedes, EL ROM ORIGINAL!!!

Qué quiere decir que sea una ROM "demo"?

[renix]

Es la rom que publicó la revista elektor...

[renix]

Encontre este osciloscopio opensource que se ve muy prometedor...



http://www.eosystems.ro/index.php/projects/eoscope

[renix]

Ya chalo, si hay algun error es tu culpa

van a llegar 20 placas... las pedi en 1.2mm de espesor... con pcb blanco...

[Chalo]

Bakan!!

Revisé varias veces, y al ojimetro no se ve nada irregular, démosle no mas, total no hay nada que un cuchillo cartonero y pintura conductora no pueda solucionar jajaja

No, en serio, démosle no mas!

[renix]

Ok, aun no se manda a fabrica... por si ves algo avisa...

[RigoHoward]

Respecto al resto de los componentes... A cuanto asciende el valor total del bicho?

[renix]

Chalo se iba a encargar de cotizar...

[Chalo]

Este finde lo veo, estoy con mucha pega esta semana

[renix]

Haz un carrito de compras en rs components
