Mandé a hacer 70 conectores SIO Alternativos.. 45 dolares salio la gracia... en pcb blanco de 2mm de espesor... para el stock de http://www.RetroMakers.com ... no mas proyectos ARATI sin conector SIOh!

Spoiler: MOSTRAR

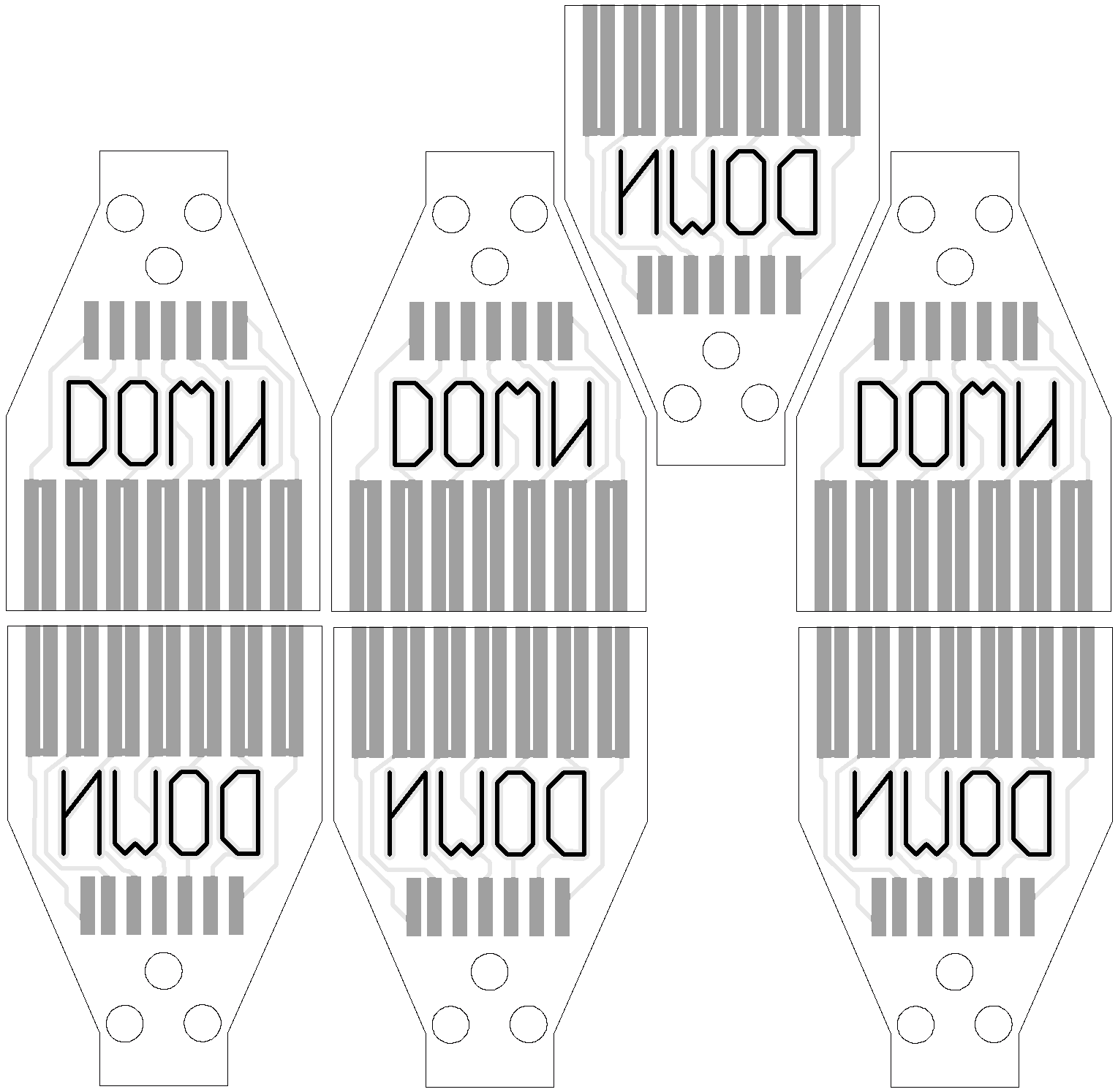

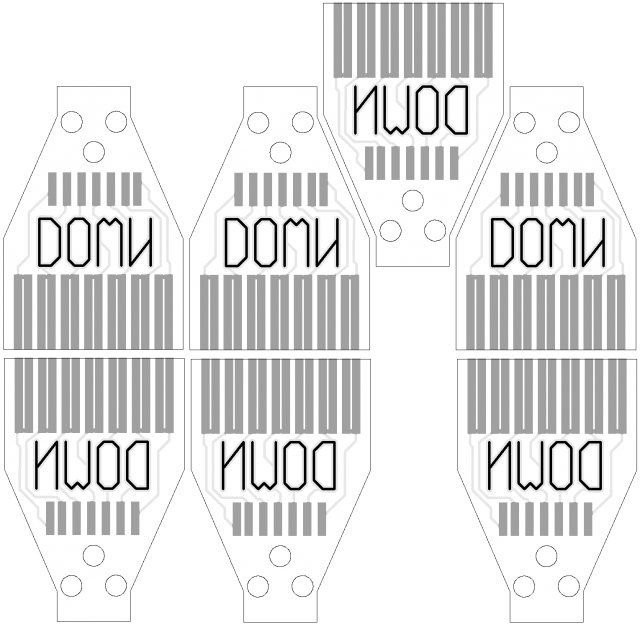

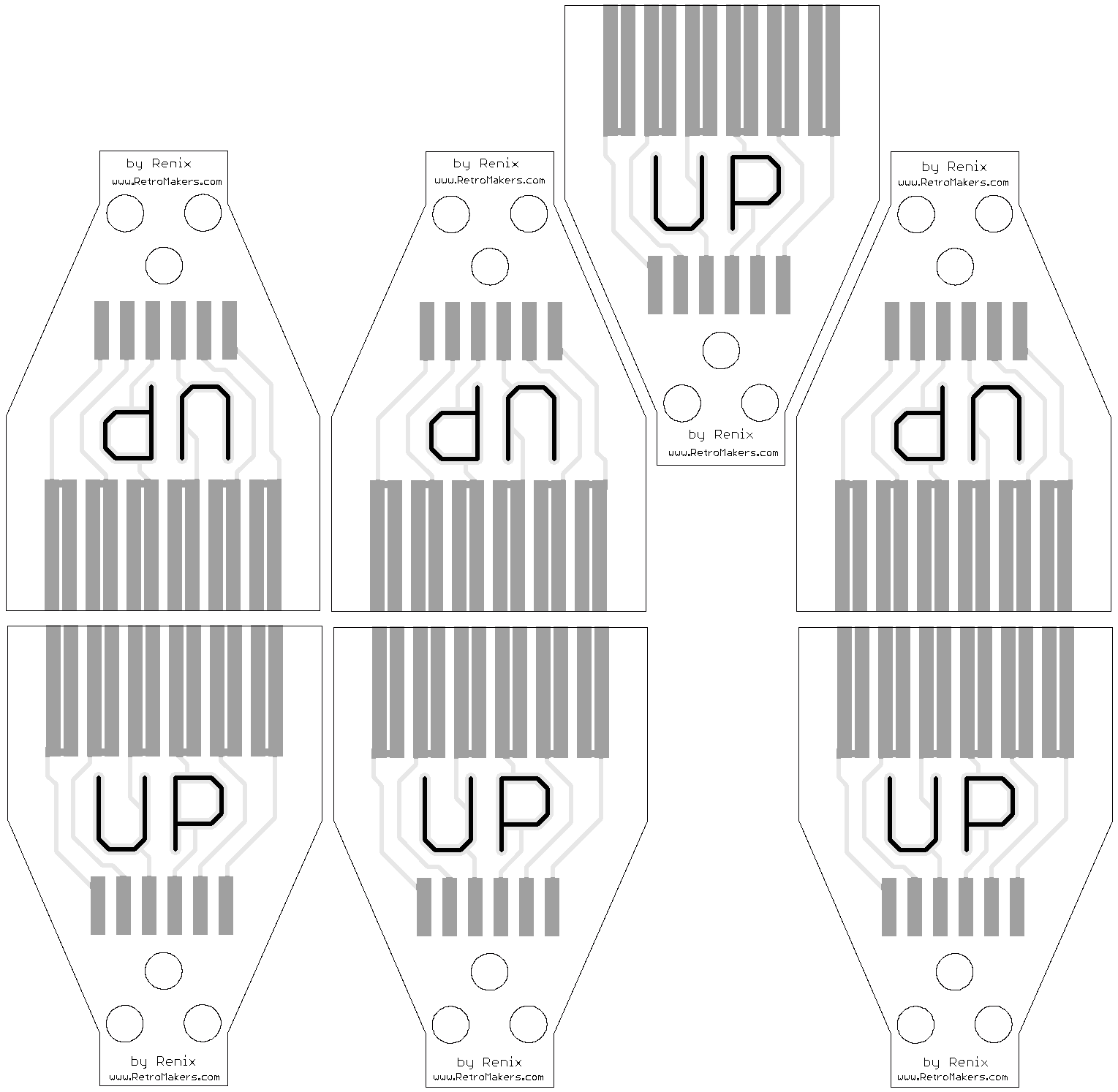

y aqui están en el store de DyrtyPCBs para quien quiera mandar a hacer...

http://dirtypcbs.com/view.php?share=560 ... e644fdfb96

Si no los hacen en PCB de 2mm de espesor no les va a servir y tendran 10 lindos posa vasos...(hay que re elegir el espesor del pcb al comprar en el store)

[renix]

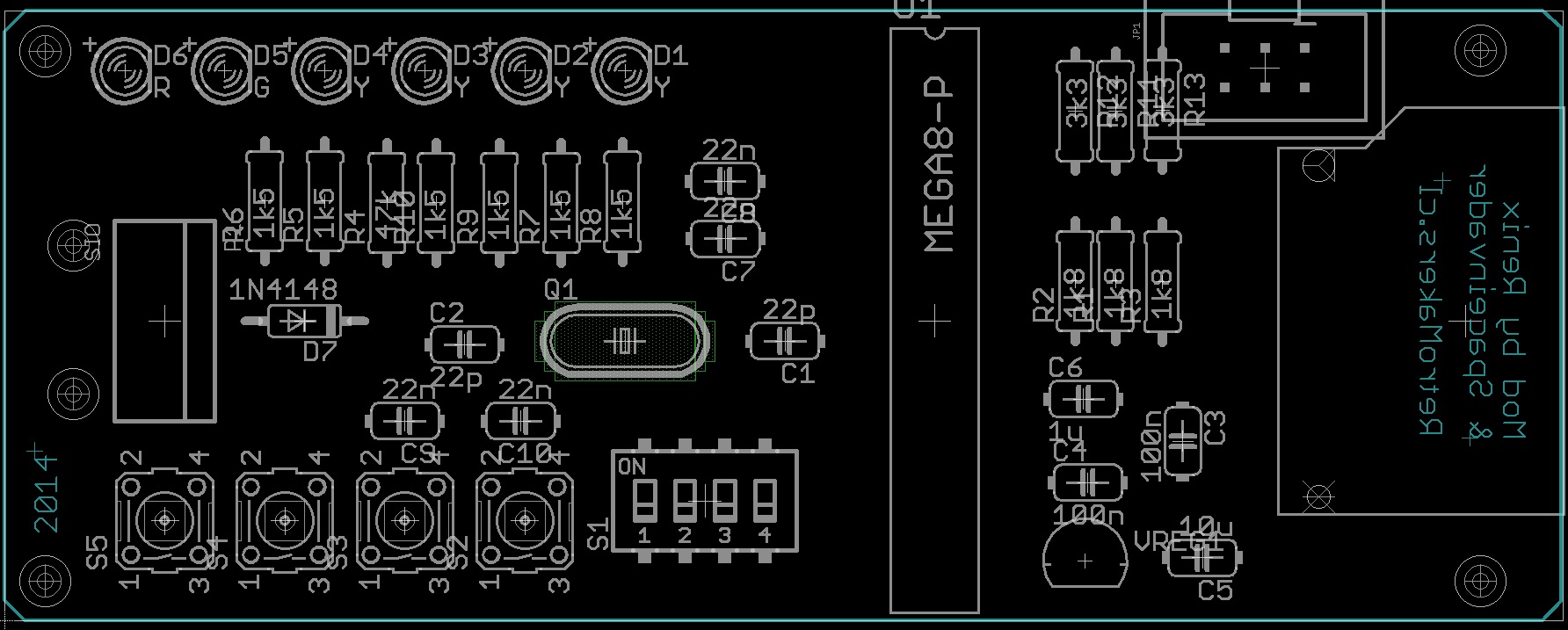

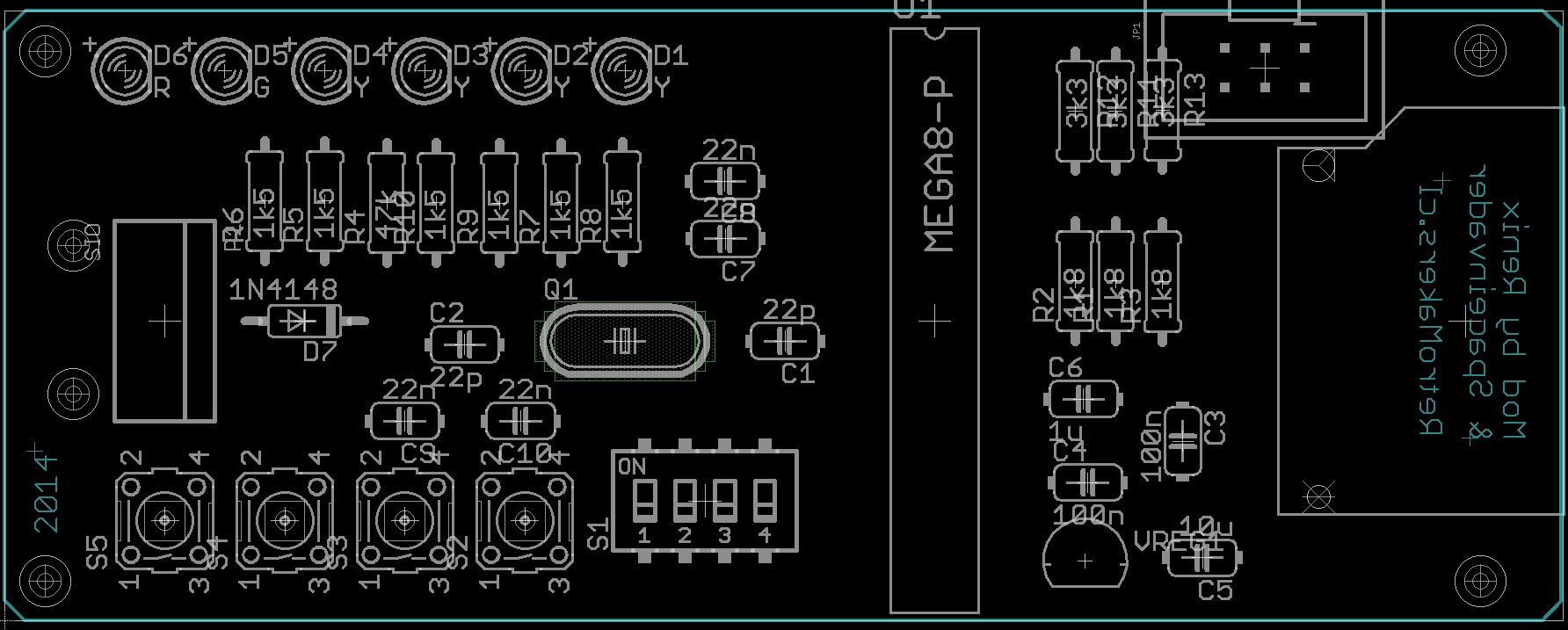

A Petición de fcatrin

Partlist

Exported from sdrive.brd at 18/03/2015 22:00:10

EAGLE Version 6.5.0 Copyright (c) 1988-2013 CadSoft

Assembly variant:

Part Value

C1 22p
C2 22p
C3 100n
C4 100n
C5 10u Tantalium
C6 1u
C7 22n
C8 22n
C9 22n
C10 22n
D1 LED3MM
D2 LED3MM
D3 LED3MM
D4 LED3MM
D5 LED3MM
D6 LED3MM
D7 1N4148 Diode
Q1 Crystal 14.318 Mhz
R1 1k8
R2 1k8
R3 1k8
R4 47k
R5 1k5
R6 1k5
R7 1k5
R8 1k5
R9 1k5
R10 1k5
R11 3k3
R12 3k3
R13 3k3
S1 micro switch-dil
S2 switch-omron
S3 switch-omron
S4 switch-omron
S5 switch-omron
U$1 SD-SLOT short
U1 ATMEGA8-P DIL28-3 atmel
VREG1 78L33 TO92
JP1 PinHead 2x3

[fcatrin]

La lista condensada sería:

Condensadores
2 x 22p
4 x 22n
2 x 100n
1 x 10u Tantalium
1 x 1u

Diodos
6 x LED3MM
1 x 1N4148 Diode

Reloj
1 x Crystal 14.318 Mhz

Resistencias
3 x 1k8
1 x 47k
6 x 1k5
3 x 3k3

Switches
1 x micro switch-dil
4 x switch-omron

Otros
1 x SD-SLOT short
1 x ATMEGA8-P DIL28-3 atmel
1 x VREG1 78L33 TO92
1 x PinHead 2x3

[josepzin]

Esto avanza

y tu que en principio te resististe a que fuésemos parte de tu planeta

Anda... me estas pasando factura!! pareces mi mujer... que si el 23 de febrero de 2007 nosequé, que si el 4 de marzo de 2009 nosecuanto...

[renix]

si mi amor

[renix]

Con Nesmilio vamos a mandar de regalo a los amigos de http://www.RetroComputacion.com una cantidad de conectores SIO Alternativos ya que por lo que me cuentan, en Argentina si que son escasos...

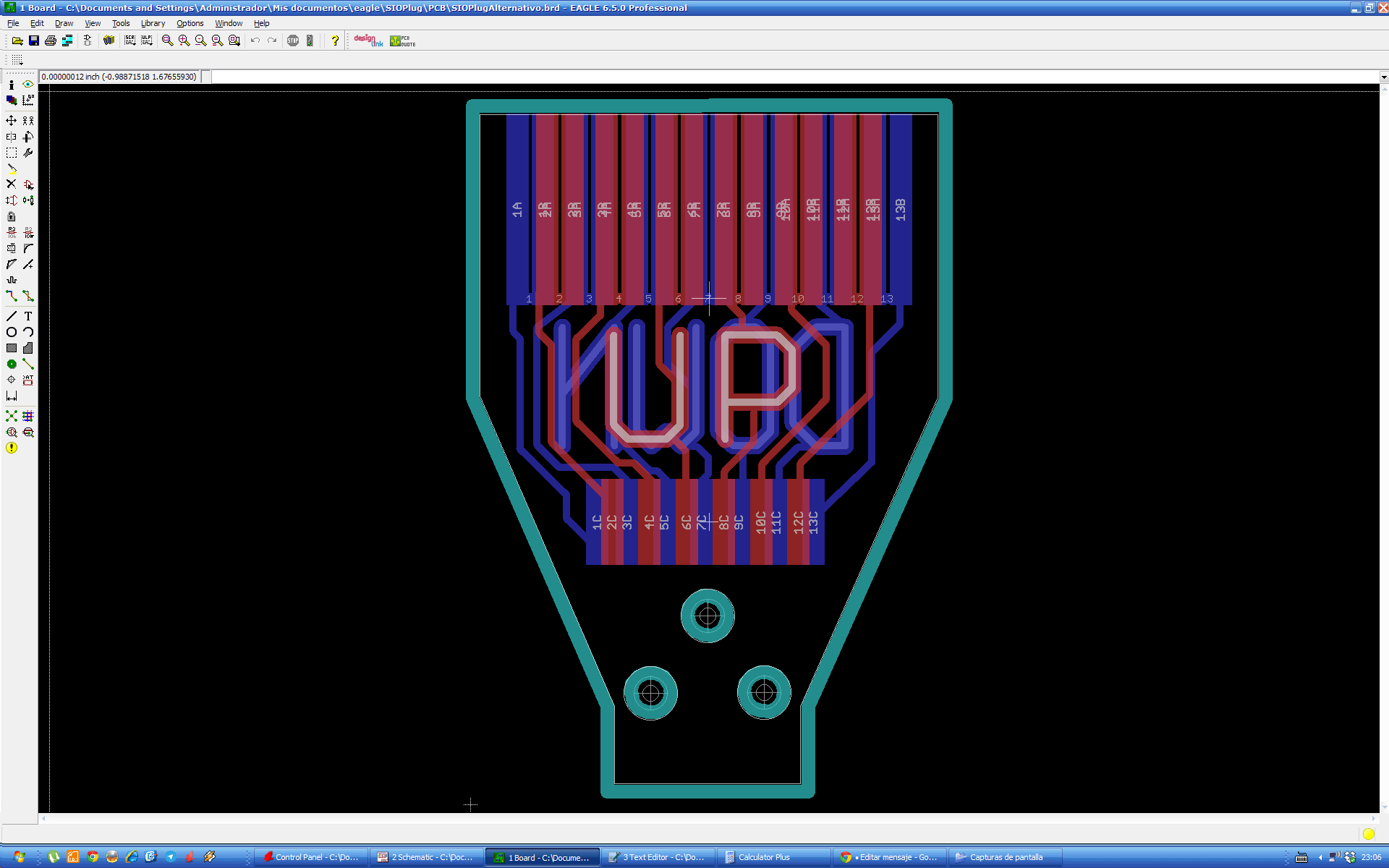

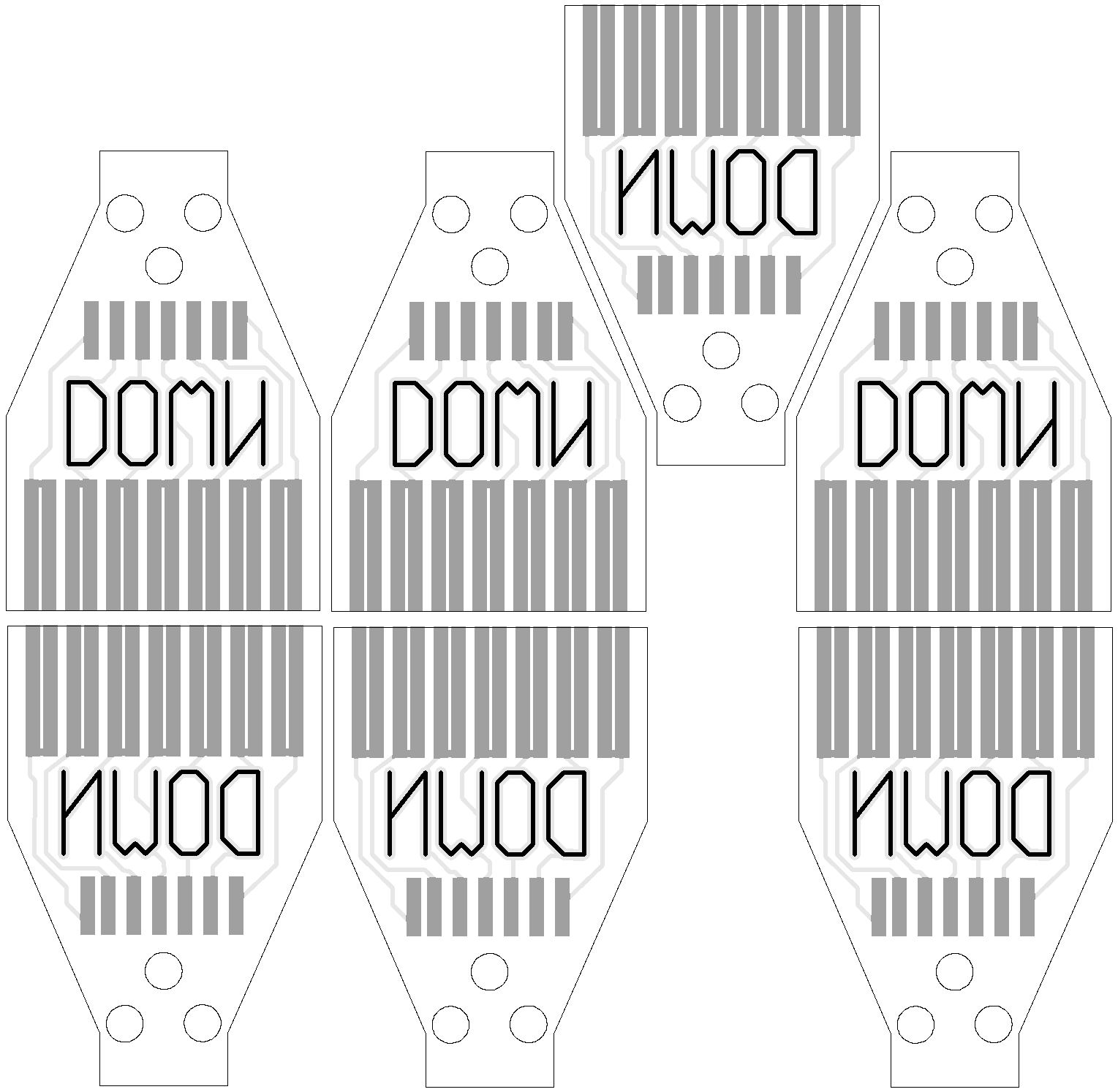

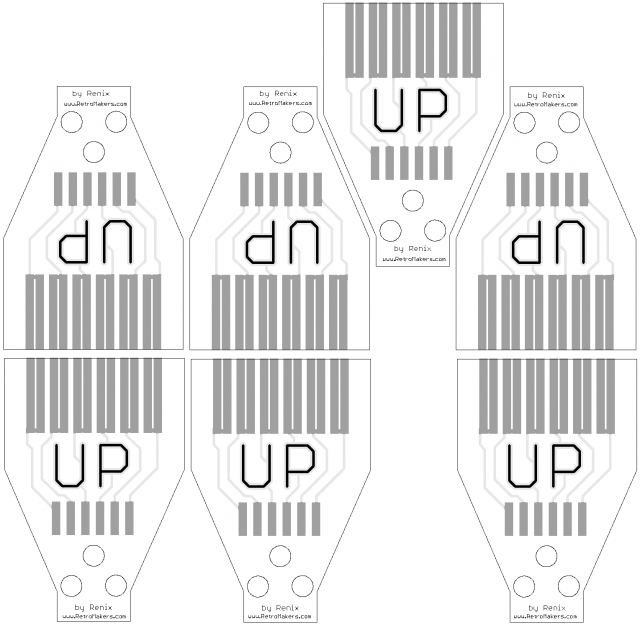

y aquí está el fuente de Eagle final para quien quiera hacer uno con transferencia de tonner... solo esta el problema de que el pcb debe ser mas grueso de lo normal...

por eso tuve que mandarlos a fabricar...

SIOPlugAlternativo.rar

(5.92 KiB) Descargado 270 veces

[josepzin]

Justo hace poco comentaba por allí este hilo, porque alguien se preguntaba dónde conseguir conectores para estos Ataris.

[renix]

Vengo llegando de la pega asi mañana o el finde termino estos temas...

[josepzin]

A ver si terminas este...

[renix]

Este esta termindo hace tiempo, version 1 y 2 incluso... Falta q lleguen los conectores SIO que semi-inventé y son para varios proyectos...

[josepzin]

Hey, que eso es justamente no estar terminado!

[renix]

Hey, que eso es justamente no estar terminado!

En realidad los conectores SIO deben ser un proyecto aparte, creo yo...

[josepzin]

Estos son los que vas a vender?! Con tantas cosas que haces me pierdo

Yo sigo interesado en ponerle algo así a mi XE130

[renix]

Cuando este todo lIsto te regalo un drive Josepzin...

[CaReCoiN]

Cuando este todo lIsto te regalo un drive Josepzin...

Oye, y ya que obtendrás una impresora 3D, ¿no te saldrá mejor imprimir la funda plástica del conector SIO? después se le ponen los pin hembra y listo.

[renix]

Si lo habia pensado...

[josepzin]

Cuando este todo lIsto te regalo un drive Josepzin...

Al menos te envito a unas cervezas, cafeses o teses, depende si eres artemio o algo

[xt5]

Cuando este todo lIsto te regalo un drive Josepzin...

Oye, y ya que obtendrás una impresora 3D, ¿no te saldrá mejor imprimir la funda plástica del conector SIO? después se le ponen los pin hembra y listo.

Yo lo hice una vez con pines y silicona, de funcionar, funciona pero se ve horrible, con impresora 3D seguramente quedaria la raja.
Lo que si no encontre pines crimpeables adecuados, y habia que "desvirginazarlos" demasiado.

[renix]

Cuando este todo lIsto te regalo un drive Josepzin...

Al menos te envito a unas cervezas, cafeses o teses, depende si eres artemio o algo

Construir amistad es el pago... mas que suficiente...
