Pinout disquetera Notebook 486 Canon innovabook

Mensaje por kiwa » Dom Nov 04, 2018 12:47 am

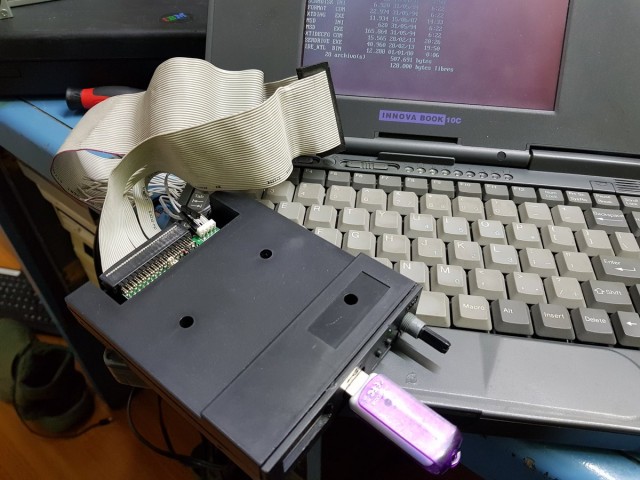

Algo súper súper nicho, pero quien sabe. Después de buscar el pinout del IC controlador de disquetera dentro del notebook, logre hacer funcionar la disquetera externa sin problemas.
Como dato freak el notebook soporta hasta 2 disqueteras, de 360, 1.2, 720 o 1.44 sin problemas.

Avatar de Usuario
SpaceInvader
Mensajes: 205
Registrado: Jue Jul 17, 2014 4:01 pm
Contactar:

Re: Pinout disquetera Notebook 486 Canon innovabook

Mensaje por SpaceInvader » Dom Nov 04, 2018 1:04 am

Anotado por si alguna vez hace falta.
Que bien que el power +5v vaya por el mismo cable de de la disketera.

Avatar de Usuario
renix
Mensajes: 4573
Registrado: Vie Ene 25, 2013 1:39 am

Re: Pinout disquetera Notebook 486 Canon innovabook

Mensaje por renix » Dom Nov 04, 2018 2:15 am

Gran aporte Kiwa...

Avatar de Usuario
vitoco
Mensajes: 1893
Registrado: Lun Ene 28, 2013 5:47 pm
Contactar:

Re: Pinout disquetera Notebook 486 Canon innovabook

Mensaje por vitoco » Dom Nov 04, 2018 3:47 am

SpaceInvader escribió:
Dom Nov 04, 2018 1:04 am
Que bien que el power +5v vaya por el mismo cable de de la disketera.
¿Eso es anormal?

Avatar de Usuario
SpaceInvader
Mensajes: 205
Registrado: Jue Jul 17, 2014 4:01 pm
Contactar:

Re: Pinout disquetera Notebook 486 Canon innovabook

Mensaje por SpaceInvader » Dom Nov 04, 2018 7:45 pm

vitoco escribió:
Dom Nov 04, 2018 3:47 am
¿Eso es anormal?
Claro, el conector IDE de 34 pines jamás incluye el power.
