[Commodore] Reparación de Diskettera Commodore 1571

Publicado: Jue Feb 28, 2013 1:40 pm
por renix
hace 6 meses aprox compre dark_cperez de RG un Commodore 128 en super buen precio pero con la.disketera.quemada por enchufarla a los 220V AC... voy a desarmarla hoy y repararla... interiormente segun recuerdo tiene una pequeña fuente de poder switching de 110 VAC que entrega +5 VDC y +12 VDC a la placa madre controladora de la disketera... asi que en el peor caso, de no tener los componentes de reemplazo le cambio la fuente de poder y de paso queda para 110/220 VAC.. mas tarde fotos... y a ver que mod le hago...

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Jue Feb 28, 2013 2:35 pm
por renix
Fotos de la victima de dark_cperez :-)
Disketera ya desarmada...
Continuara ...
Condensador reventado... :( espero sea solo eso la falla... 200 V x 180 uF ... no tengo reemplazos ni hacienndo arreglos de condensadores en paralelo o serie... :( pero si tengo fuentes switching equivalentes...

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Jue Feb 28, 2013 2:52 pm
por renix

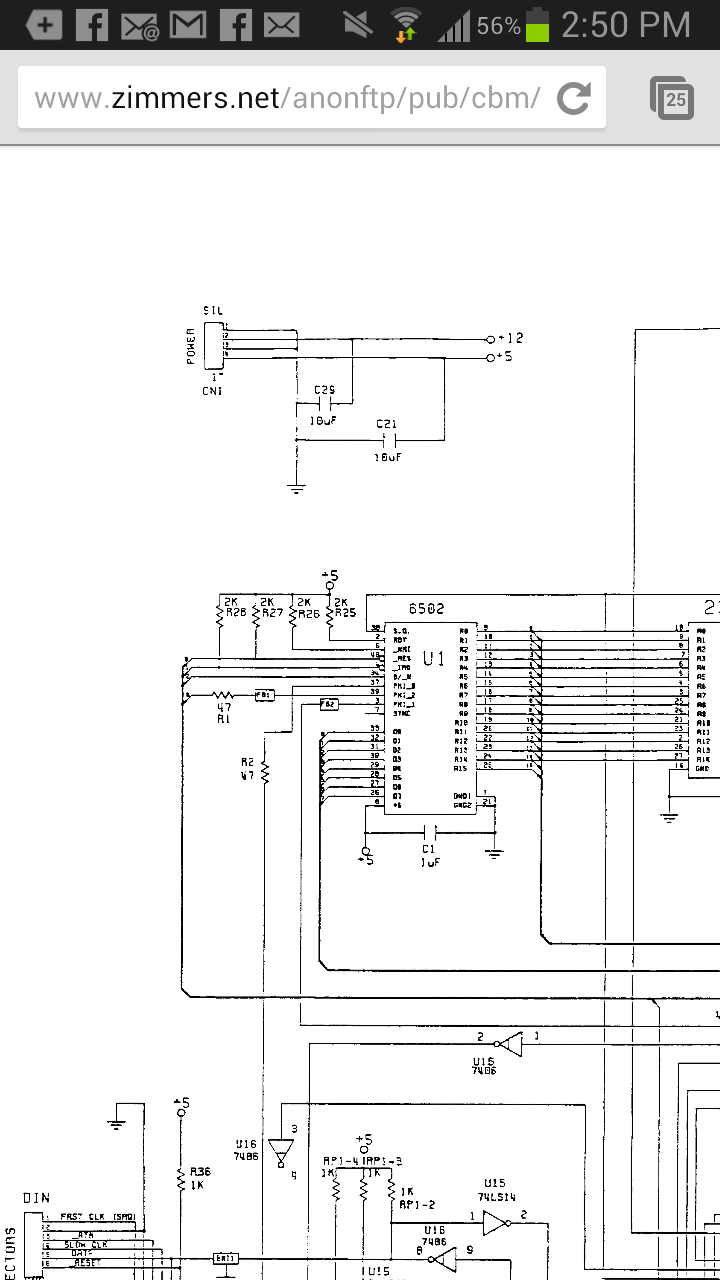

Pinout del conector desde la fuente a la placa desde el C= 1571 Service Manual...

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Jue Feb 28, 2013 2:55 pm
por Manuelink64
Con service manual no vale :mrgreen:
ojala puedas reparla ;)

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Jue Feb 28, 2013 3:14 pm
por renix
Es que no tenia como saber (donde la fuente esta con esa pana) cual pin es 5VDC y cual 12VDC en el conector de la placa po...

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Vie Mar 01, 2013 4:55 am
por renix
Carcaza lavadita impecable... :)

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Vie Mar 01, 2013 10:17 am
por miltonshows
me gusta la restauración
Imagen

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Dom Mar 03, 2013 3:41 am
por renix
Aca unas fotos del reemplazo de fuente de poder...

Fuente donante...

Input 110/220 VAC
Output: 12 VDC 2A ; 5 VDC 2A

Imagen
Imagen

Sin carcaza...

Imagen

Compatible con la fuente quemada...
Imagen
Imagen

Transplante de conector AC
Imagen
Imagen
Imagen

Transplante de conector DC
Imagen

Instalación en Case apantallado de la Diskettera fujando con cinta de montaje resistente a la temperatura...
Imagen

Eso por hoy... solo falta probar voltajes y rearmar...

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Dom Mar 03, 2013 10:34 am
por miltonshows
excelente idea :D :D :D :D :D :D lastima que no se pueda con las disqueteras atari =) :lol: :lol: :lol: :lol:

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Dom Mar 03, 2013 5:37 pm
por Manuelink64
¿usaste la gameboy camera? :lol: dat resolución de mier..

ve si puedes reparar la fuente original, un reemplazo chino
contra una fuente TDK japonesa no tiene sentido. ;)

saludos!

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Dom Mar 03, 2013 5:42 pm
por renix
Si la reparare... pero tiene prioridad hacer andar la disketera... voy a rebobibar el trafo de entrada con la mitad de vueltas en el secundario para dejarla a 220 VAC tambien... ahora no es taaaaan buena la fuente... los varistores no hicieron ni pio... y el condensador vació todo su liquido... si tienes un condensafor de 400V x 180uF o mas me ayudas...

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Dom Mar 03, 2013 6:36 pm
por Manuelink64
renix escribió:Si la reparare... pero tiene prioridad hacer andar la disketera... voy a rebobibar el trafo de entrada con la mitad de vueltas en el secundario para dejarla a 220 VAC tambien... ahora no es taaaaan buena la fuente... los varistores no hicieron ni pio... y el condensador vació todo su liquido... si tienes un condensafor de 400V x 180uF o mas me ayudas...
cuando me consiga uno, hablamos ;)

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Mar Mar 05, 2013 12:21 am
por renix
Diskettera armada, probada y funcionando a 220 VAC...
Mini proyecto Terminado

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Mar Mar 05, 2013 9:19 am
por vitoco
renix escribió:Mini proyecto Terminado
¡Clap! ¡Clap! ¡Clap!

¡Felicitaciones! :)

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Mar Mar 05, 2013 9:56 am
por renix
No le veo mucho merito a este proyecto pero gracias.. amo mis maquinas Commodore...

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Mar Mar 05, 2013 11:31 pm
por Manuelink64
renix escribió:Diskettera armada, probada y funcionando a 220 VAC...

Mini proyecto Terminado
una foto de renix mientras trabaja. genial que la hayas rescatado. ;)
mientras en el taller de Renix

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Mar Mar 05, 2013 11:42 pm
por renix
Jajajaja... parece de mono mi brazo...jajajajja... no tenia conciencia de ello... buena manuel... jajaja

Re: [Commodore] Reparación de Diskettera Commodore 1571

Publicado: Mié Mar 06, 2013 9:49 am
por miltonshows
buena asi le hecho mano a las 2 sega jvc eyes que tengo al parecer quemadas, a ver si me ayudan con el tema electrico :lol: :lol: :lol: :lol:
