Notapor renix » Jue Feb 28, 2013 12:40 pm

hace 6 meses aprox compre dark_cperez de RG un Commodore 128 en super buen precio pero con la.disketera.quemada por enchufarla a los 220V AC... voy a desarmarla hoy y repararla... interiormente segun recuerdo tiene una pequeña fuente de poder switching de 110 VAC que entrega +5 VDC y +12 VDC a la placa madre controladora de la disketera... asi que en el peor caso, de no tener los componentes de reemplazo le cambio la fuente de poder y de paso queda para 110/220 VAC.. mas tarde fotos... y a ver que mod le hago...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor renix » Jue Feb 28, 2013 1:35 pm

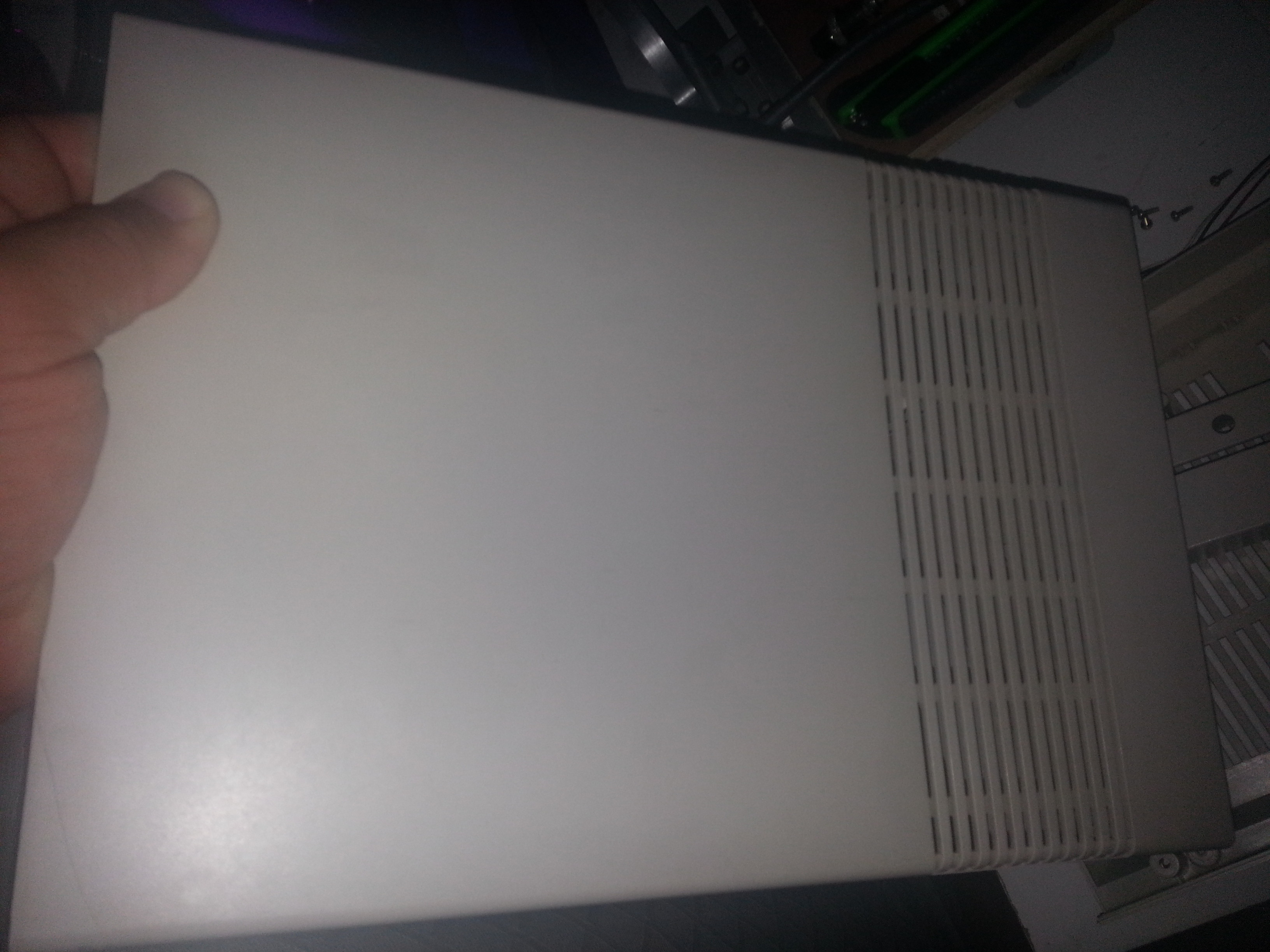

Fotos de la victima de dark_cperez :-)

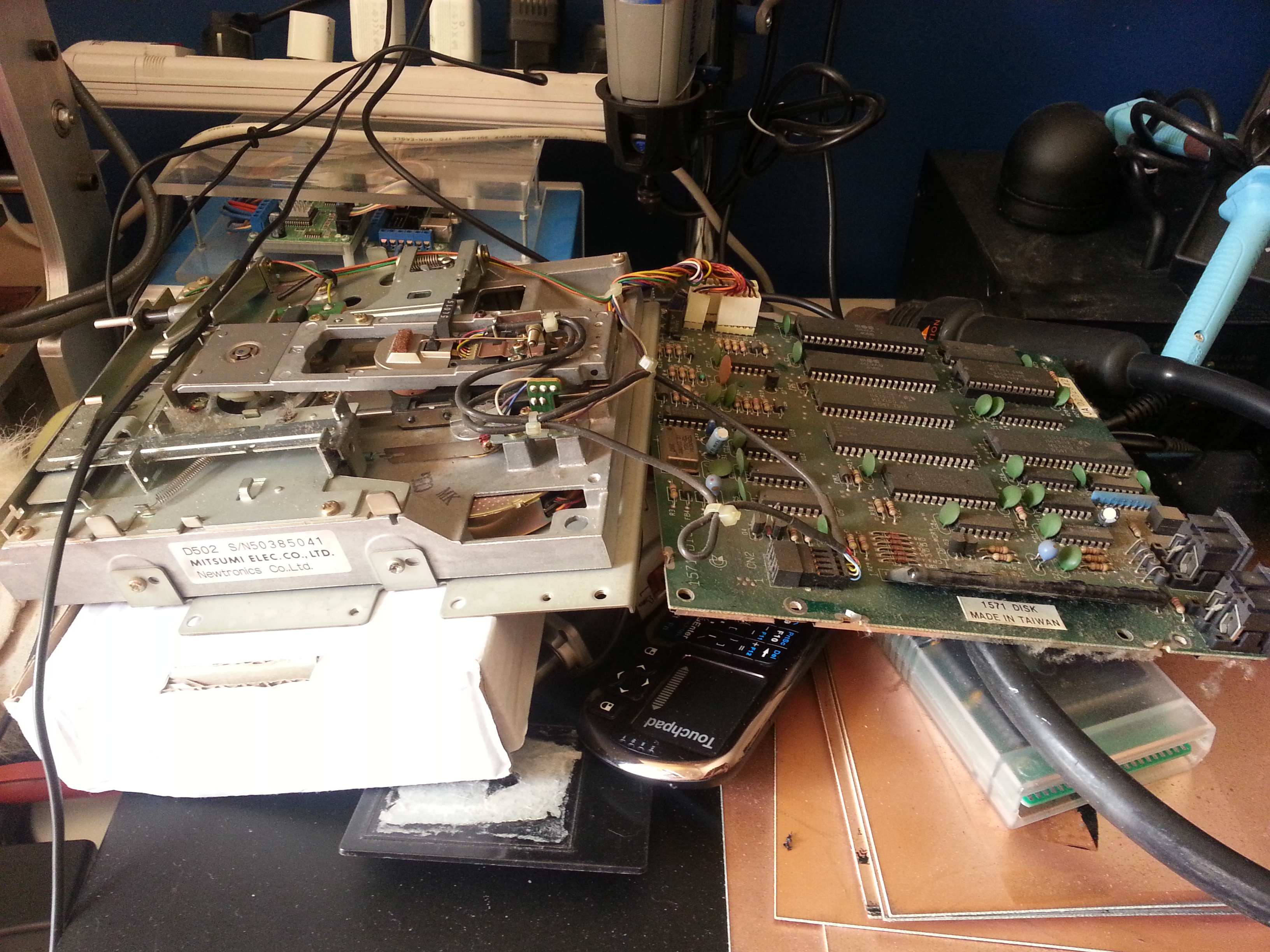

Disketera ya desarmada...



Continuara ...

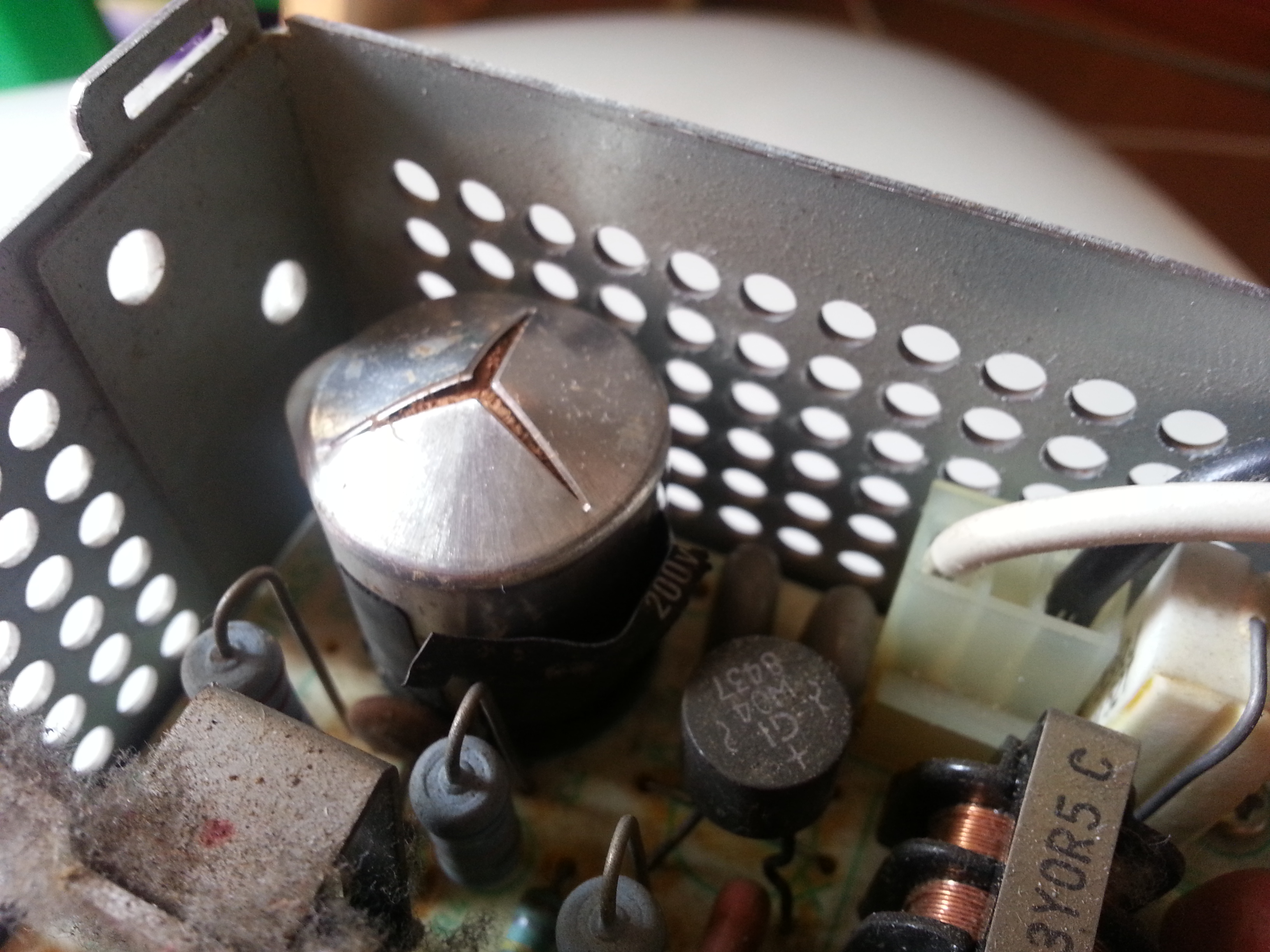

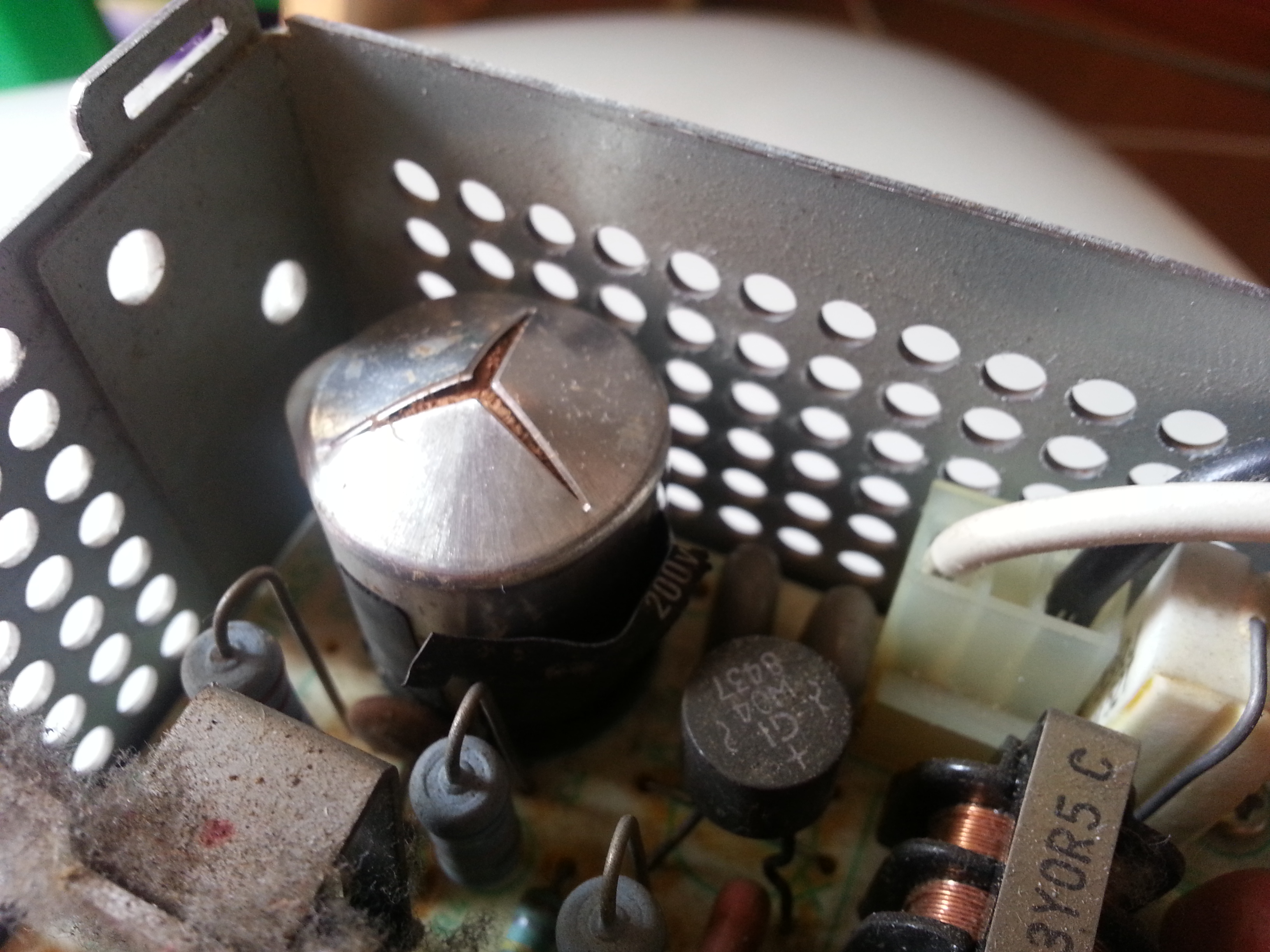

Condensador reventado... :( espero sea solo eso la falla... 200 V x 180 uF ... no tengo reemplazos ni hacienndo arreglos de condensadores en paralelo o serie... :( pero si tengo fuentes switching equivalentes...

Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor renix » Jue Feb 28, 2013 1:52 pm

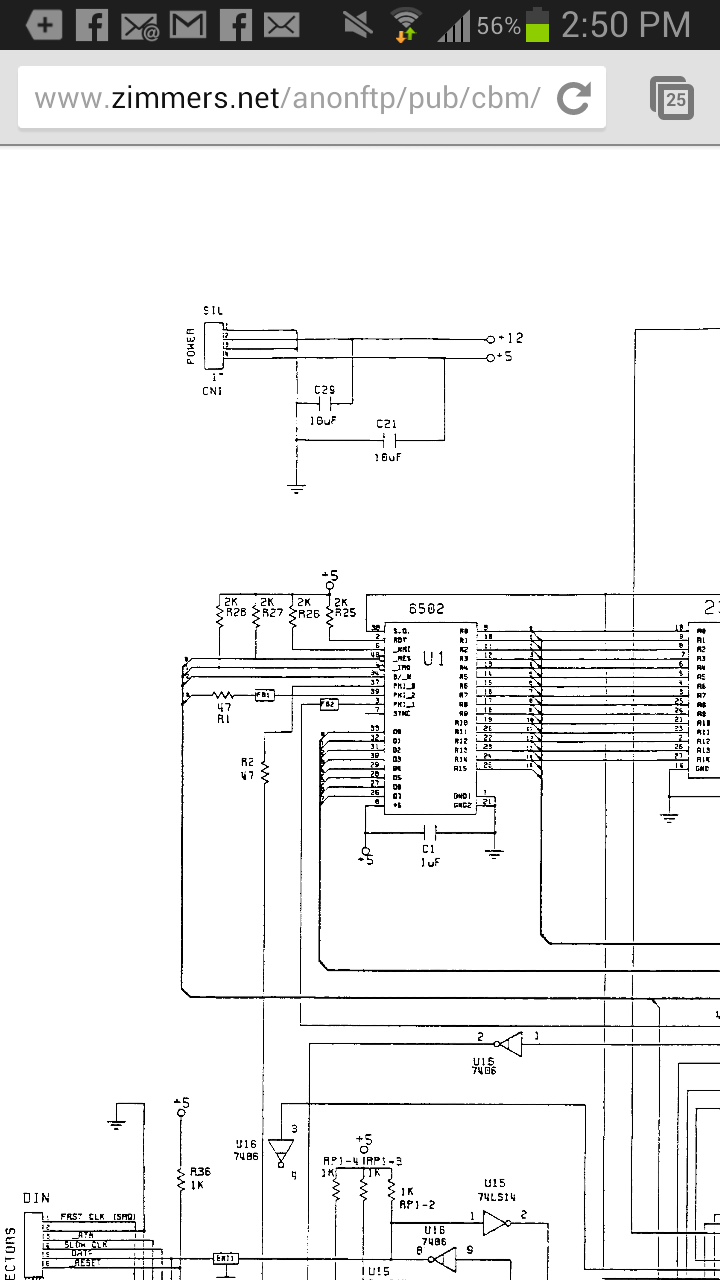

Pinout del conector desde la fuente a la placa desde el C= 1571 Service Manual...

Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor Manuelink64 » Jue Feb 28, 2013 1:55 pm

Con service manual no vale :mrgreen:
ojala puedas reparla ;)
Avatar de Usuario
Manuelink64

Mensajes: 1150
Registrado: Jue Ene 24, 2013 5:09 pm
Ubicación: Neo Kobe City

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor renix » Jue Feb 28, 2013 2:14 pm

Es que no tenia como saber (donde la fuente esta con esa pana) cual pin es 5VDC y cual 12VDC en el conector de la placa po...
Última edición por renix el Jue Feb 28, 2013 2:16 pm, editado 1 vez en total
Razón: .
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor renix » Vie Mar 01, 2013 3:55 am

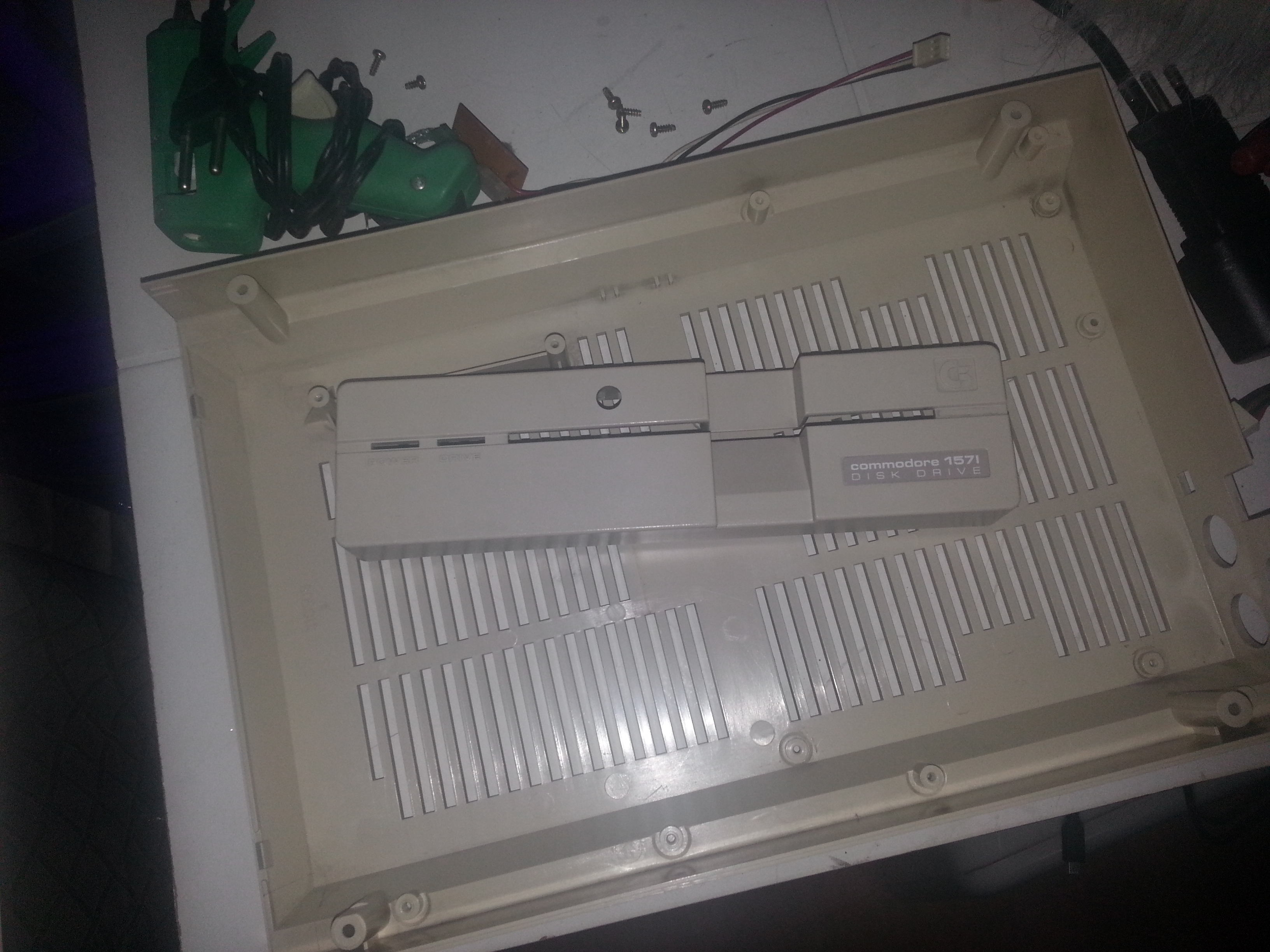

Carcaza lavadita impecable... :)


Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor miltonshows » Vie Mar 01, 2013 9:17 am

me gusta la restauración
Imagen
Avatar de Usuario
miltonshows

Mensajes: 1314
Registrado: Sab Ene 26, 2013 11:14 am

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor renix » Dom Mar 03, 2013 2:41 am

Aca unas fotos del reemplazo de fuente de poder...

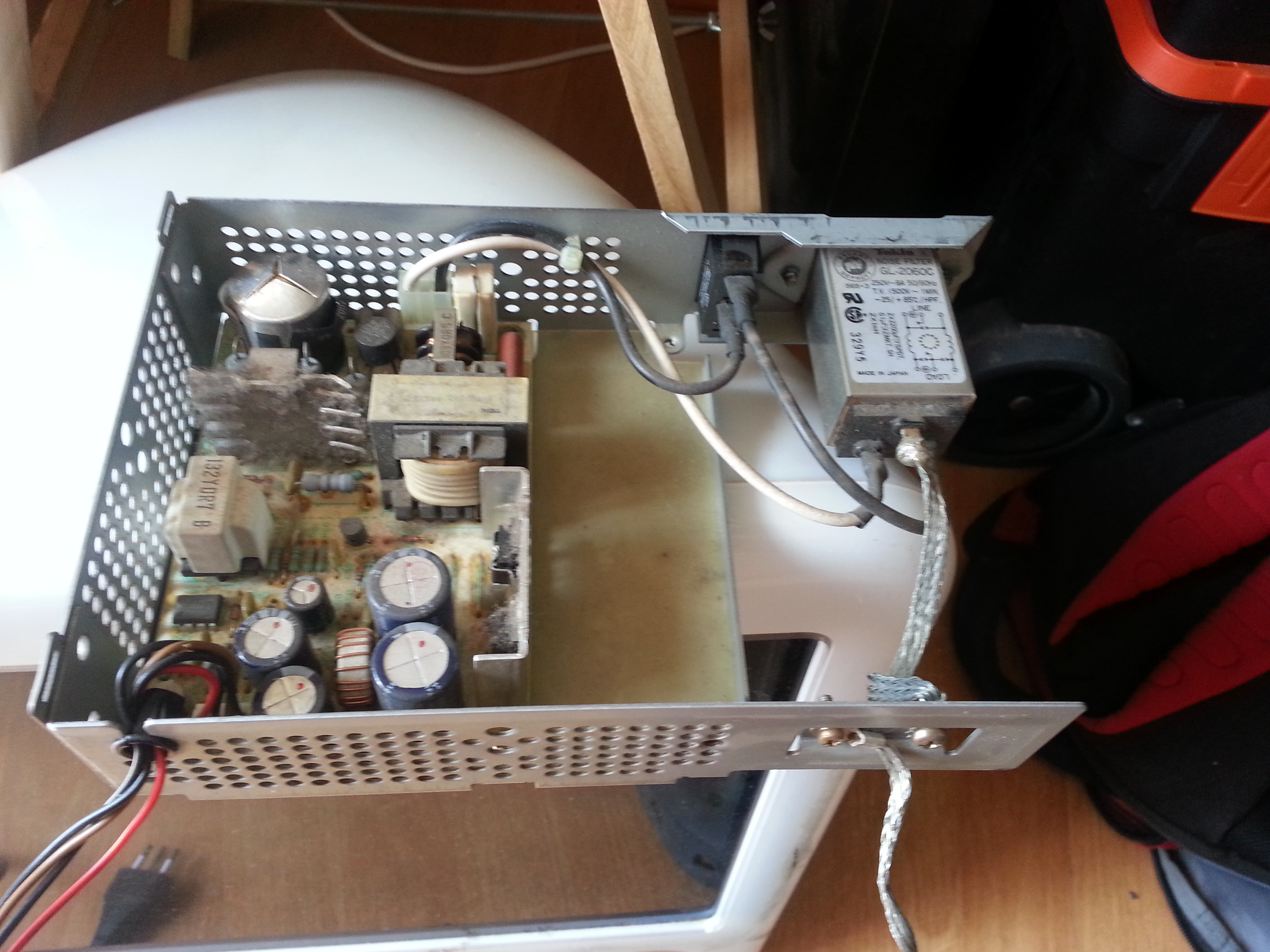

Fuente donante...

Input 110/220 VAC
Output: 12 VDC 2A ; 5 VDC 2A

Imagen
Imagen

Sin carcaza...

Imagen

Compatible con la fuente quemada...
Imagen
Imagen

Transplante de conector AC
Imagen
Imagen
Imagen

Transplante de conector DC
Imagen

Instalación en Case apantallado de la Diskettera fujando con cinta de montaje resistente a la temperatura...
Imagen

Eso por hoy... solo falta probar voltajes y rearmar...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor miltonshows » Dom Mar 03, 2013 9:34 am

excelente idea :D :D :D :D :D :D lastima que no se pueda con las disqueteras atari =) :lol: :lol: :lol: :lol:
Avatar de Usuario
miltonshows

Mensajes: 1314
Registrado: Sab Ene 26, 2013 11:14 am

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor Manuelink64 » Dom Mar 03, 2013 4:37 pm

¿usaste la gameboy camera? :lol: dat resolución de mier..

ve si puedes reparar la fuente original, un reemplazo chino
contra una fuente TDK japonesa no tiene sentido. ;)

saludos!
Avatar de Usuario
Manuelink64

Mensajes: 1150
Registrado: Jue Ene 24, 2013 5:09 pm
Ubicación: Neo Kobe City

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor renix » Dom Mar 03, 2013 4:42 pm

Si la reparare... pero tiene prioridad hacer andar la disketera... voy a rebobibar el trafo de entrada con la mitad de vueltas en el secundario para dejarla a 220 VAC tambien... ahora no es taaaaan buena la fuente... los varistores no hicieron ni pio... y el condensador vació todo su liquido... si tienes un condensafor de 400V x 180uF o mas me ayudas...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor Manuelink64 » Dom Mar 03, 2013 5:36 pm

renix escribió:Si la reparare... pero tiene prioridad hacer andar la disketera... voy a rebobibar el trafo de entrada con la mitad de vueltas en el secundario para dejarla a 220 VAC tambien... ahora no es taaaaan buena la fuente... los varistores no hicieron ni pio... y el condensador vació todo su liquido... si tienes un condensafor de 400V x 180uF o mas me ayudas...


cuando me consiga uno, hablamos ;)
Avatar de Usuario
Manuelink64

Mensajes: 1150
Registrado: Jue Ene 24, 2013 5:09 pm
Ubicación: Neo Kobe City

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor renix » Lun Mar 04, 2013 11:21 pm

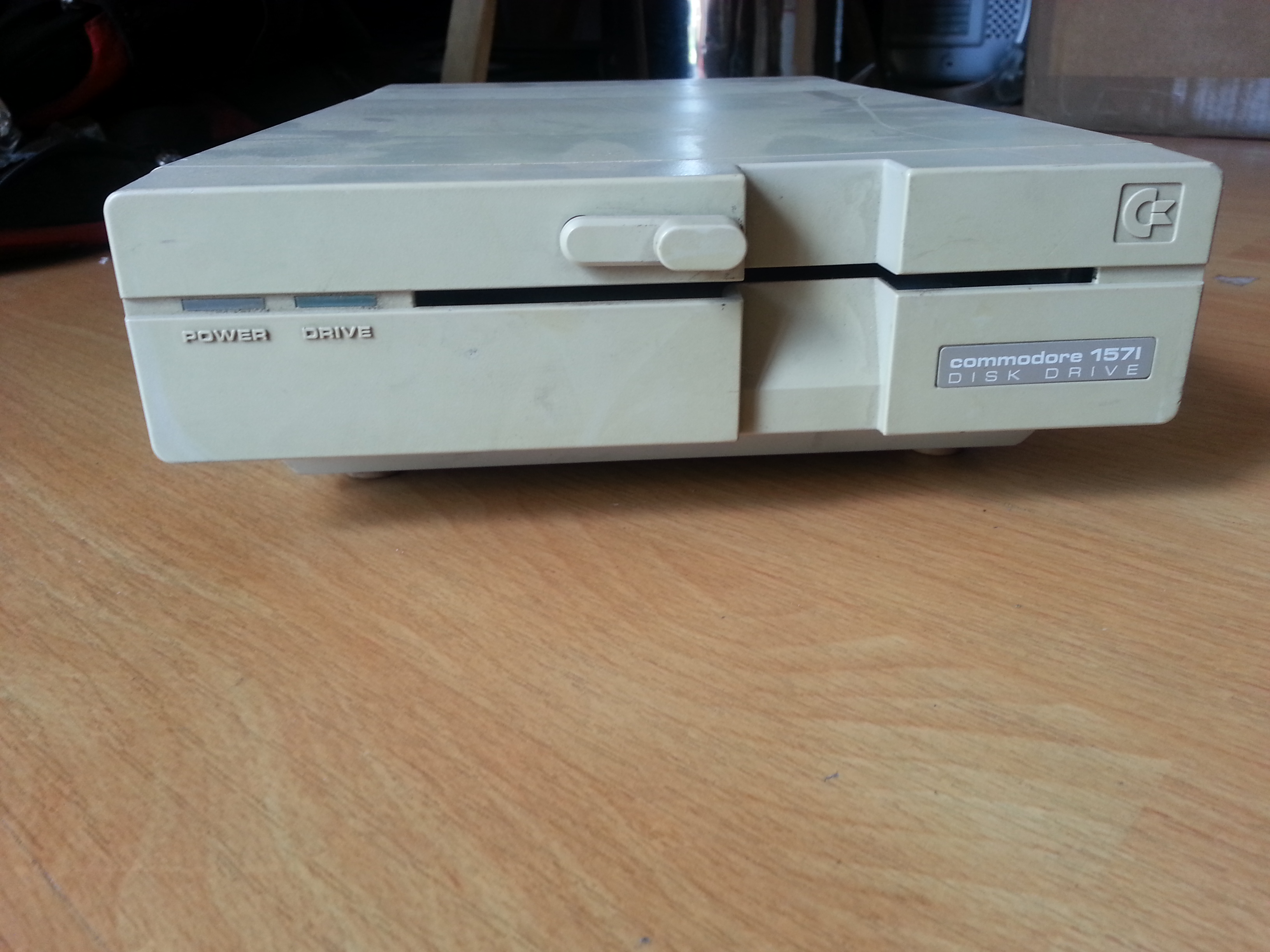

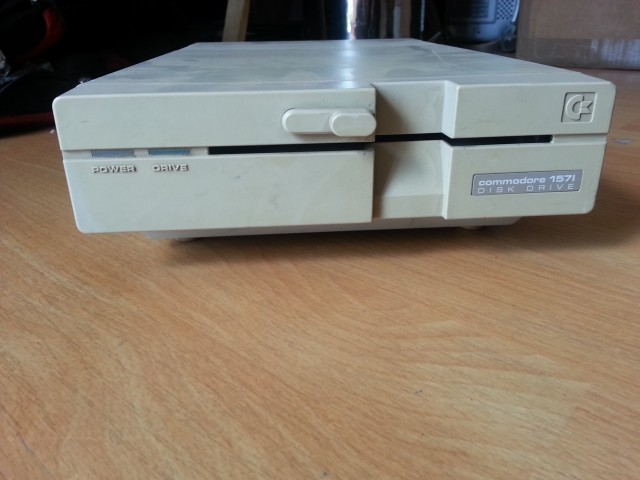

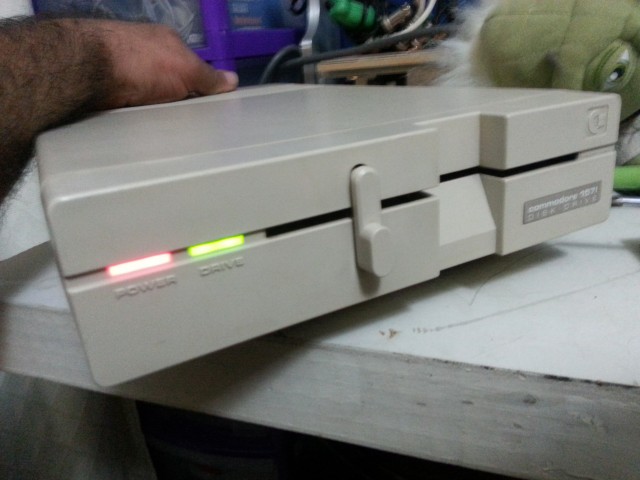

Diskettera armada, probada y funcionando a 220 VAC...



Mini proyecto Terminado
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor vitoco » Mar Mar 05, 2013 8:19 am

renix escribió:Mini proyecto Terminado

¡Clap! ¡Clap! ¡Clap!

¡Felicitaciones! :)
Avatar de Usuario
vitoco

Mensajes: 1826
Registrado: Lun Ene 28, 2013 4:47 pm

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor renix » Mar Mar 05, 2013 8:56 am

No le veo mucho merito a este proyecto pero gracias.. amo mis maquinas Commodore...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor Manuelink64 » Mar Mar 05, 2013 10:31 pm

renix escribió:Diskettera armada, probada y funcionando a 220 VAC...

Mini proyecto Terminado


una foto de renix mientras trabaja. genial que la hayas rescatado. ;)

mientras en el taller de Renix
Avatar de Usuario
Manuelink64

Mensajes: 1150
Registrado: Jue Ene 24, 2013 5:09 pm
Ubicación: Neo Kobe City

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor renix » Mar Mar 05, 2013 10:42 pm

Jajajaja... parece de mono mi brazo...jajajajja... no tenia conciencia de ello... buena manuel... jajaja
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Commodore] Reparación de Diskettera Commodore 1571

Notapor miltonshows » Mié Mar 06, 2013 8:49 am

buena asi le hecho mano a las 2 sega jvc eyes que tengo al parecer quemadas, a ver si me ayudan con el tema electrico :lol: :lol: :lol: :lol:
