Emulador de Disketera para Amiga usando Raspberry Pi

Notapor renix » Vie Dic 20, 2013 11:07 am

Holas, encontre estre proyecto por dato de Fcatrin y Walky... un emulador de disketera usando SD mediante el hardware de una raaspberry Pi mas algo de electronica adicional.

Imagen

http://amigadrive.blogspot.it/2013/11/h ... loppy.html

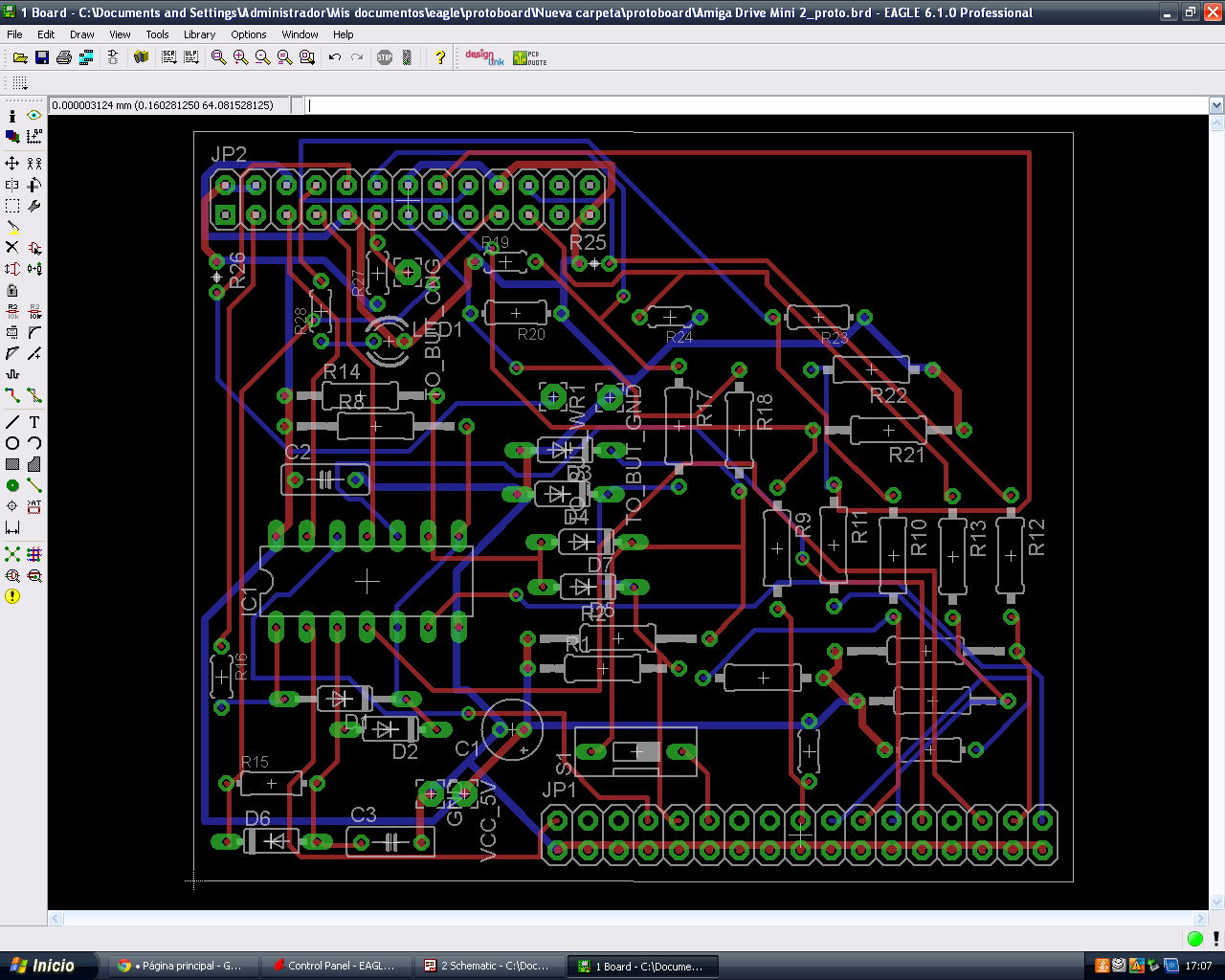

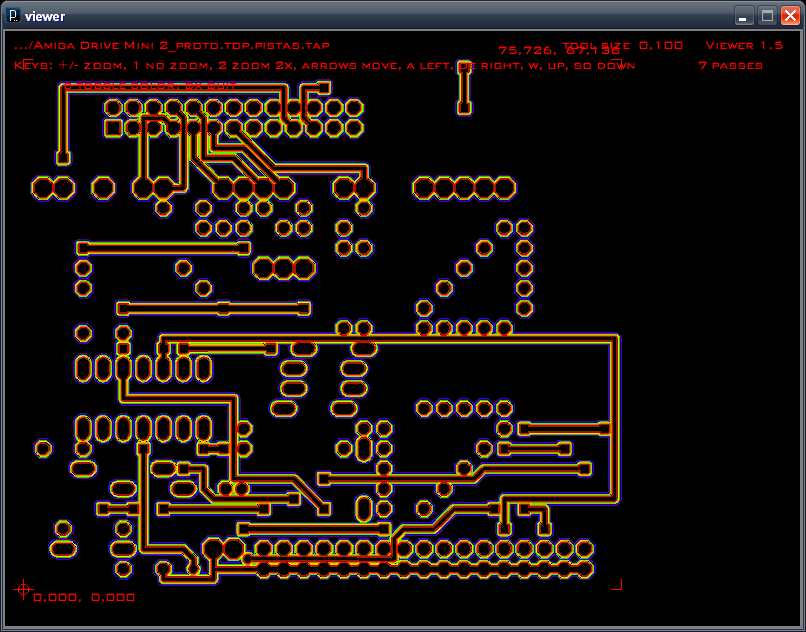

Ruteo parcial del proyecto...

Imagen

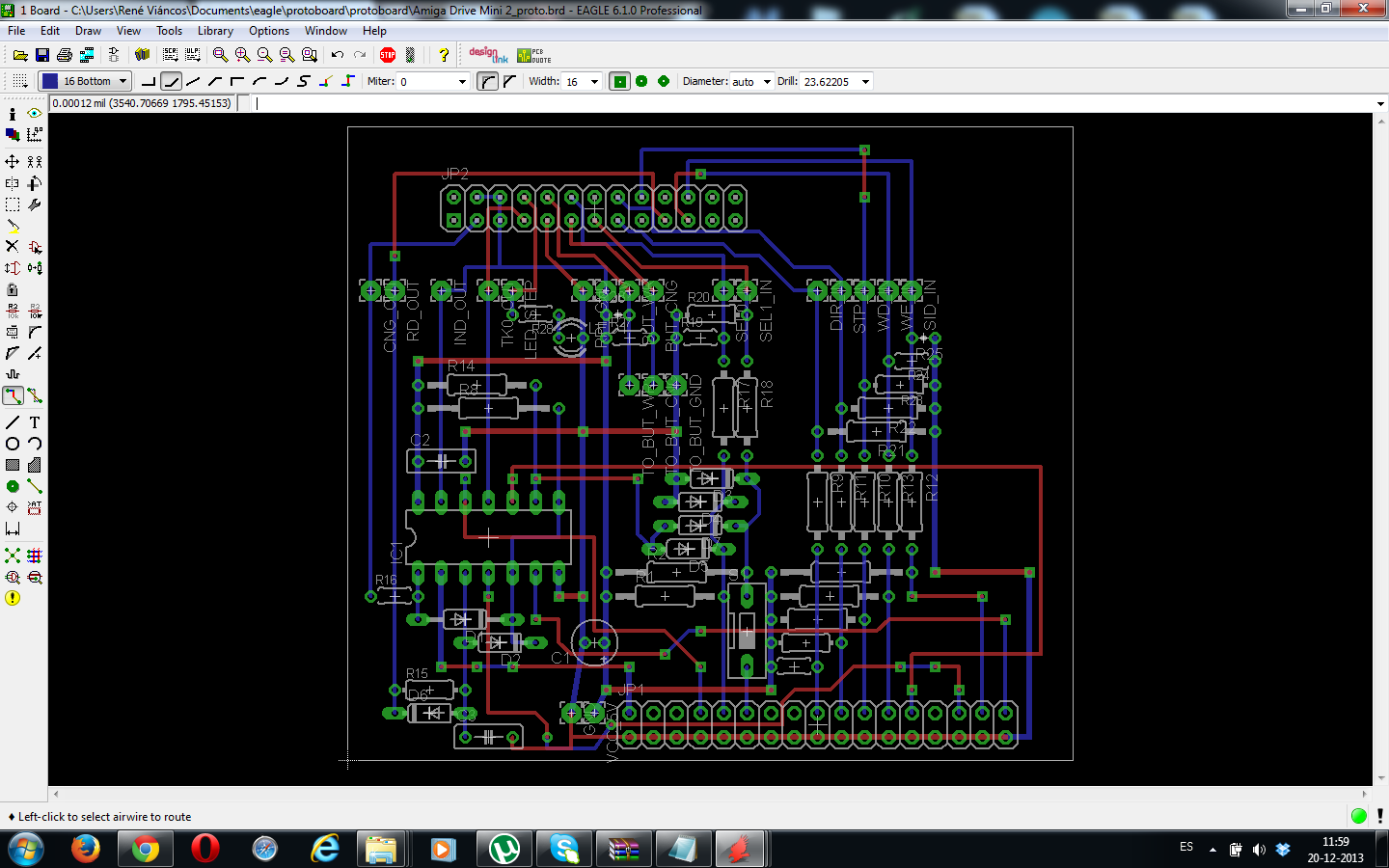

y aqui esta el archivo de la placa ruteado lo que faltaba por mi...



Archivo Eagle...
protoboard.rar
(97.11 KiB) 77 veces


No tengo PCB virgen ahora para meter en la CNC, la placa se puede hacer en pcb de una sola faz y la otra faz con puentes no más... voy a ir a comprar a la tarde las placas y los materiales que no tengo...

Saludos

Renix
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor Nes_milio » Vie Dic 20, 2013 11:09 am

Wn, ni que leyeras la mente... yo tengo de hecho abierta una pàgina donde generan el mismo proyecto.

http://virtualfloppy.blogspot.ca/
Nes_milio

Mensajes: 1797
Registrado: Mar Ene 22, 2013 7:37 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor renix » Vie Dic 20, 2013 11:20 am

Nes_milio escribió:Wn, ni que leyeras la mente... yo tengo de hecho abierta una pàgina donde generan el mismo proyecto.

http://virtualfloppy.blogspot.ca/


Es que desde que ves fotos mias semidesnudo estamos mas conectados :oops: :oops: :oops: :oops: :mrgreen: :mrgreen: :mrgreen: :mrgreen:
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor CaReCoiN » Vie Dic 20, 2013 11:25 am

renix escribió:
Nes_milio escribió:Wn, ni que leyeras la mente... yo tengo de hecho abierta una pàgina donde generan el mismo proyecto.

http://virtualfloppy.blogspot.ca/


Es que desde que ves fotos mias semidesnudo estamos mas conectados :oops: :oops: :oops: :oops: :mrgreen: :mrgreen: :mrgreen: :mrgreen:


¿ustedes... se... conectan?

Imagen
Avatar de Usuario
CaReCoiN

Mensajes: 2405
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor renix » Vie Dic 20, 2013 11:26 am

tu tambien... de hecho encuentras mis fotos hermosas maricon :)
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor Nes_milio » Vie Dic 20, 2013 11:32 am

paso... pertenezco al cada vez màs escaso club de los aburridos heterosexuales :P

como sea, oye CARECOIN... una cosa es desvirtuar un topic, pero otra es hacerlo con imagenes gigantes. vamos a tener que reportarte!

Si entiendo bien la Raspberry por medio de la interface quedarìa controlando un header de 34 pines lo màs "estandard" posible... correcto? (ST's, amiga, MSX, PC)

(Tambièn habìa visto a la raspberry como drive para el c64 hace un tiempo)
http://www.lemon64.com/forum/viewtopic.php?t=48816&sid=40749c7568aa0715385b063b033bf217
Nes_milio

Mensajes: 1797
Registrado: Mar Ene 22, 2013 7:37 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor CaReCoiN » Vie Dic 20, 2013 11:36 am

Nes_milio escribió:como sea, oye CARECOIN... una cosa es desvirtuar un topic, pero otra es hacerlo con imagenes gigantes. vamos a tener que reportarte!


Es que me gustan gigantes :oops: :oops: :oops:
Avatar de Usuario
CaReCoiN

Mensajes: 2405
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor Nes_milio » Vie Dic 20, 2013 3:02 pm

Renix, y vas a poder darle espacio en tu agenda a los xt-ide?
Nes_milio

Mensajes: 1797
Registrado: Mar Ene 22, 2013 7:37 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor renix » Sab Dic 21, 2013 10:20 pm

Nes_milio escribió:Renix, y vas a poder darle espacio en tu agenda a los xt-ide?


hoy compre placas de PCB virgen y tengo lista la CNC.... asi que demosle no mas nico...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor renix » Sab Dic 21, 2013 10:50 pm

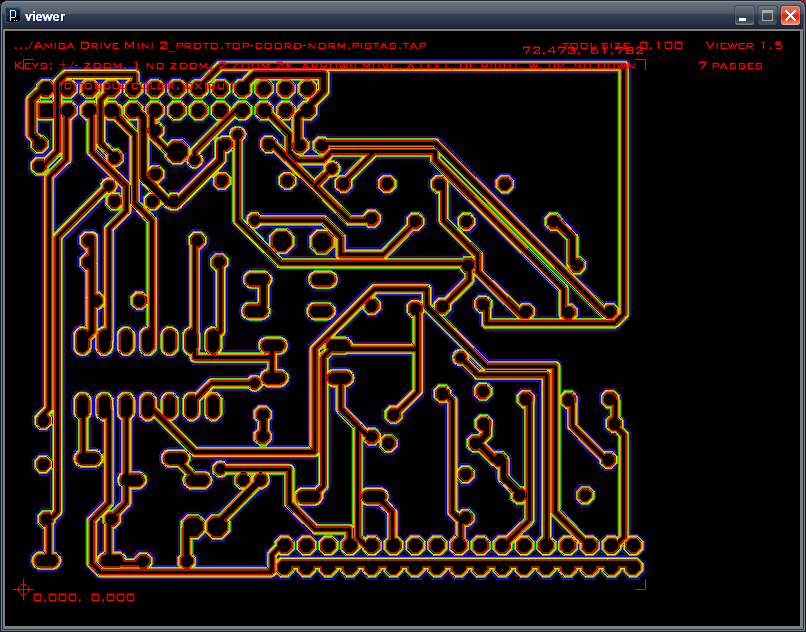

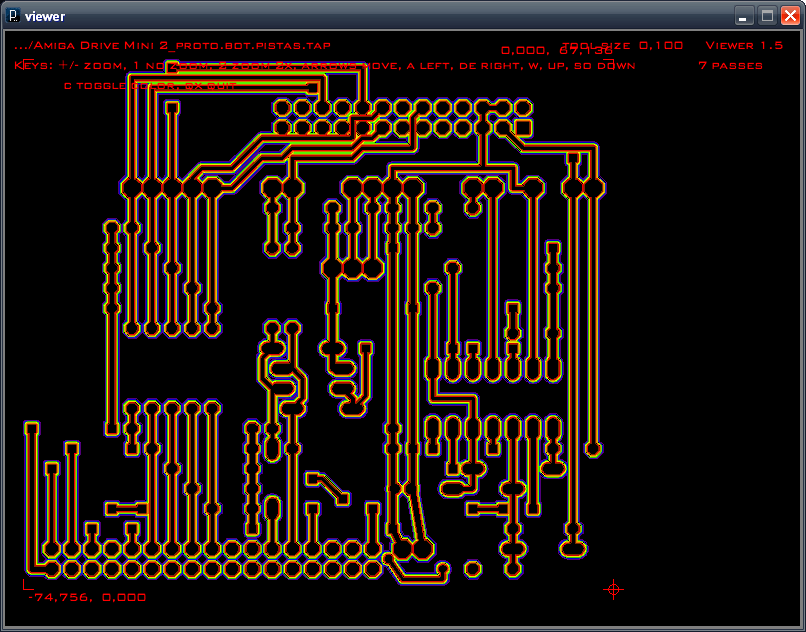

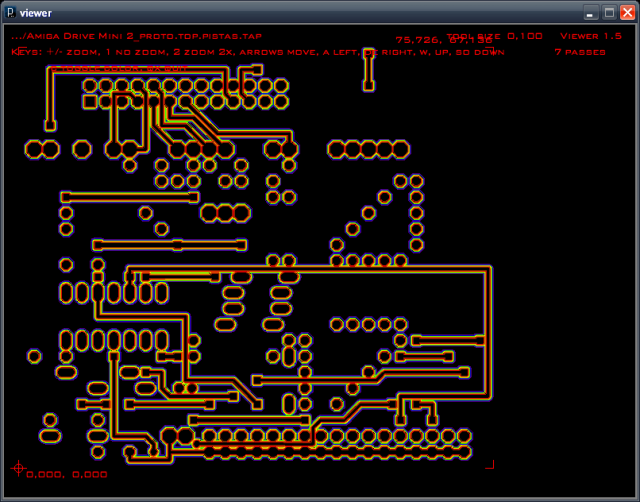

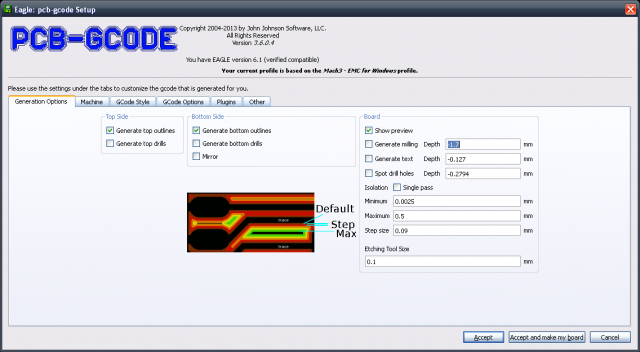

Aqui esta la sintesis de los archivos gcode que usare en la CNC...







lo que esta en negro es cobre y lo que esta en color cada paso de la fresa comiendo cobre de a pasos de 0.9 mm
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor renix » Sab Dic 21, 2013 10:54 pm

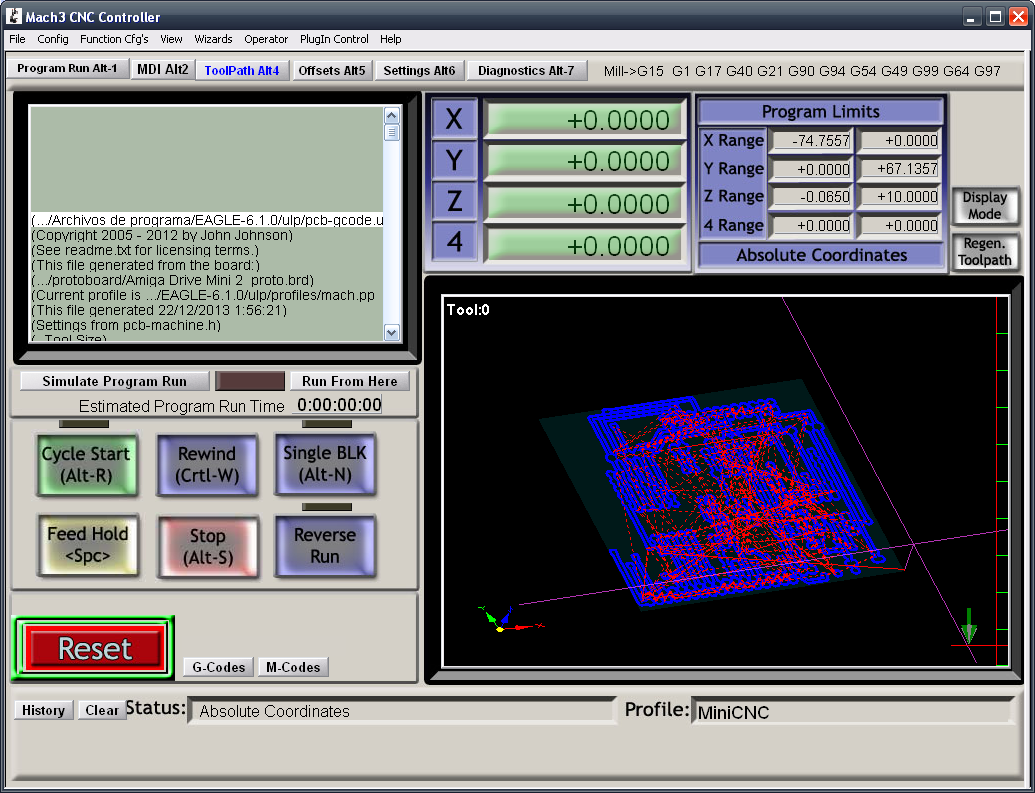

y a cncear... pondre un video ASAP

Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor Walky » Sab Dic 21, 2013 11:16 pm

¿Qué tal los resultados con el spindle nuevo en comparación al otro?

(¡Responde por GMail!)
Avatar de Usuario
Walky

Mensajes: 590
Registrado: Mar Ene 22, 2013 4:48 pm

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor renix » Sab Dic 21, 2013 11:33 pm

se nota el runout (oscilacion del eje) menor y ni suena... jajajaja asi q no me reclaman por el ruido... buen dato el que me diste y BBB
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor Walky » Dom Dic 22, 2013 12:05 am

A mí aún no me llega nada, ni soportes, ni collets, ni el chuck ER11, ni un bloque de rodamientos que encargué para un tornillo, supongo que por la fecha. :(
Avatar de Usuario
Walky

Mensajes: 590
Registrado: Mar Ene 22, 2013 4:48 pm

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor renix » Dom Dic 22, 2013 12:06 am

a mi ayer me llego el spindle C8 ER11---- debe estar por llegar el tuyo..
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor Walky » Dom Dic 22, 2013 12:10 am

¿Y qué tal se ve?, ¿probaste el calce en un rodamiento de 8mm?
Avatar de Usuario
Walky

Mensajes: 590
Registrado: Mar Ene 22, 2013 4:48 pm

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor renix » Dom Dic 22, 2013 12:20 am

no aun... lo probare ASAP... y espero lleguen pronto los soportes de eje de 16mm...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor renix » Dom Dic 22, 2013 1:12 am

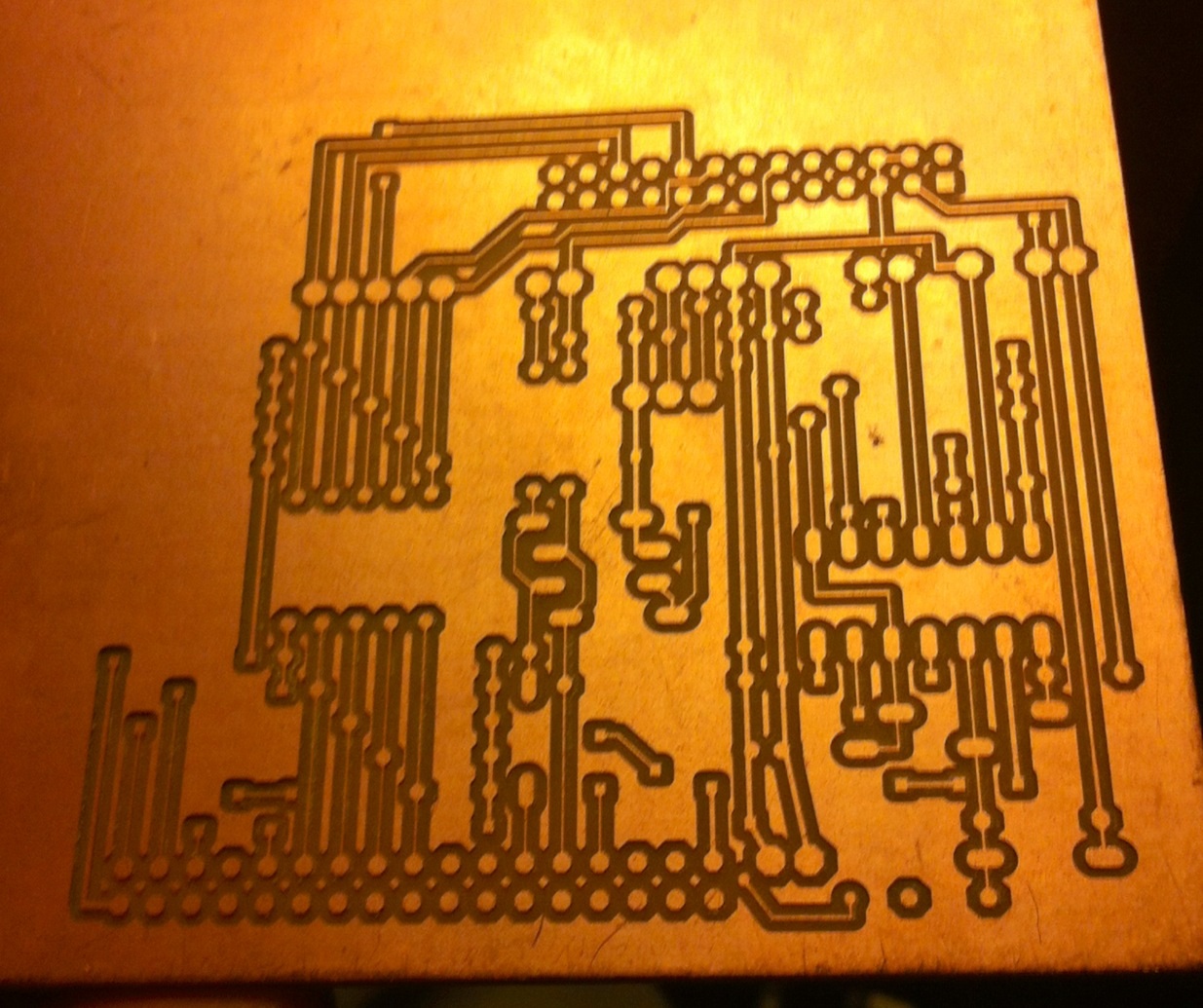

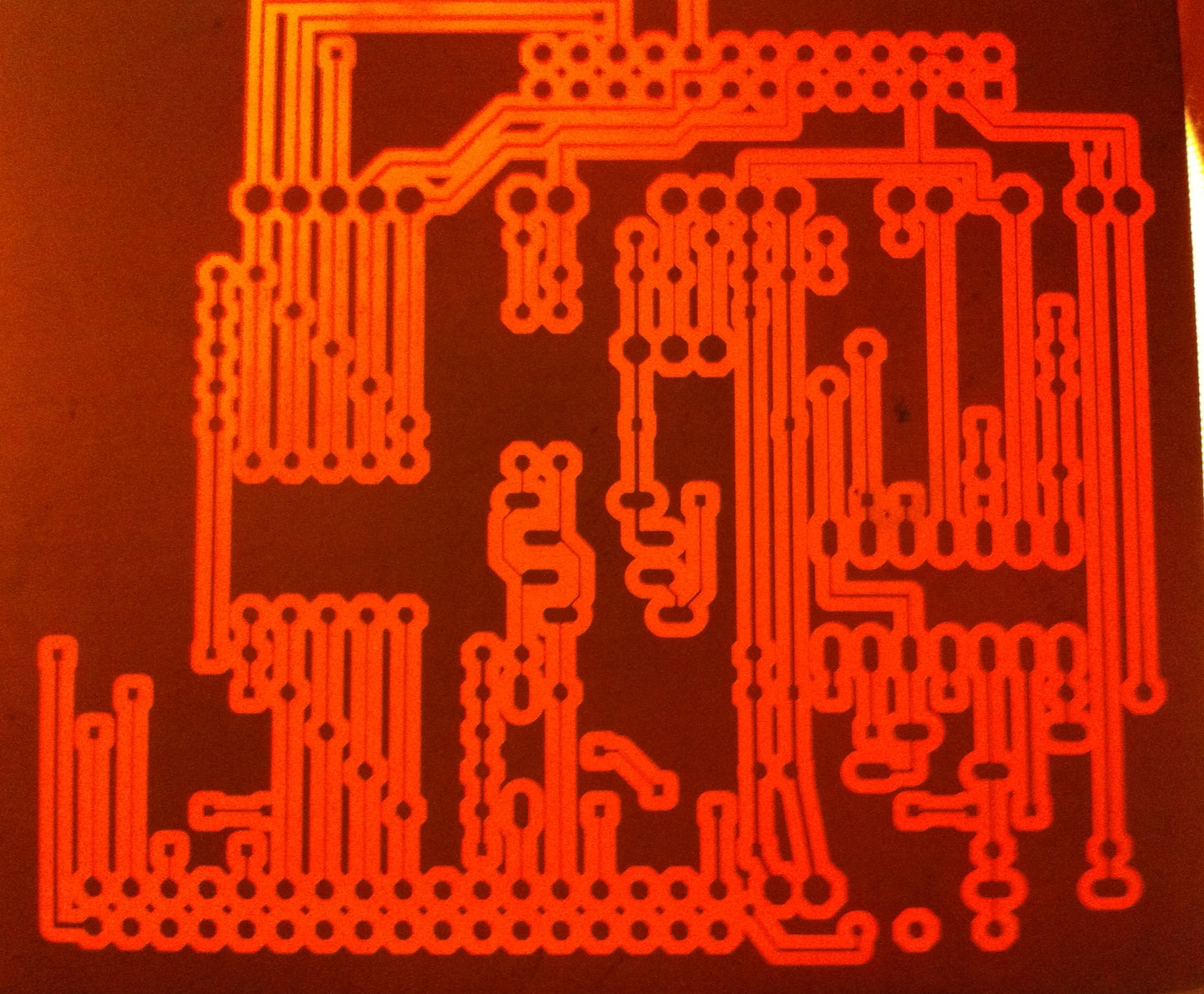

Primer pcb de esta serie finalizado... Esta era sólo una prueba, no tuve con que filmar, el próximo lo haré con agujeros y corte de la placa...

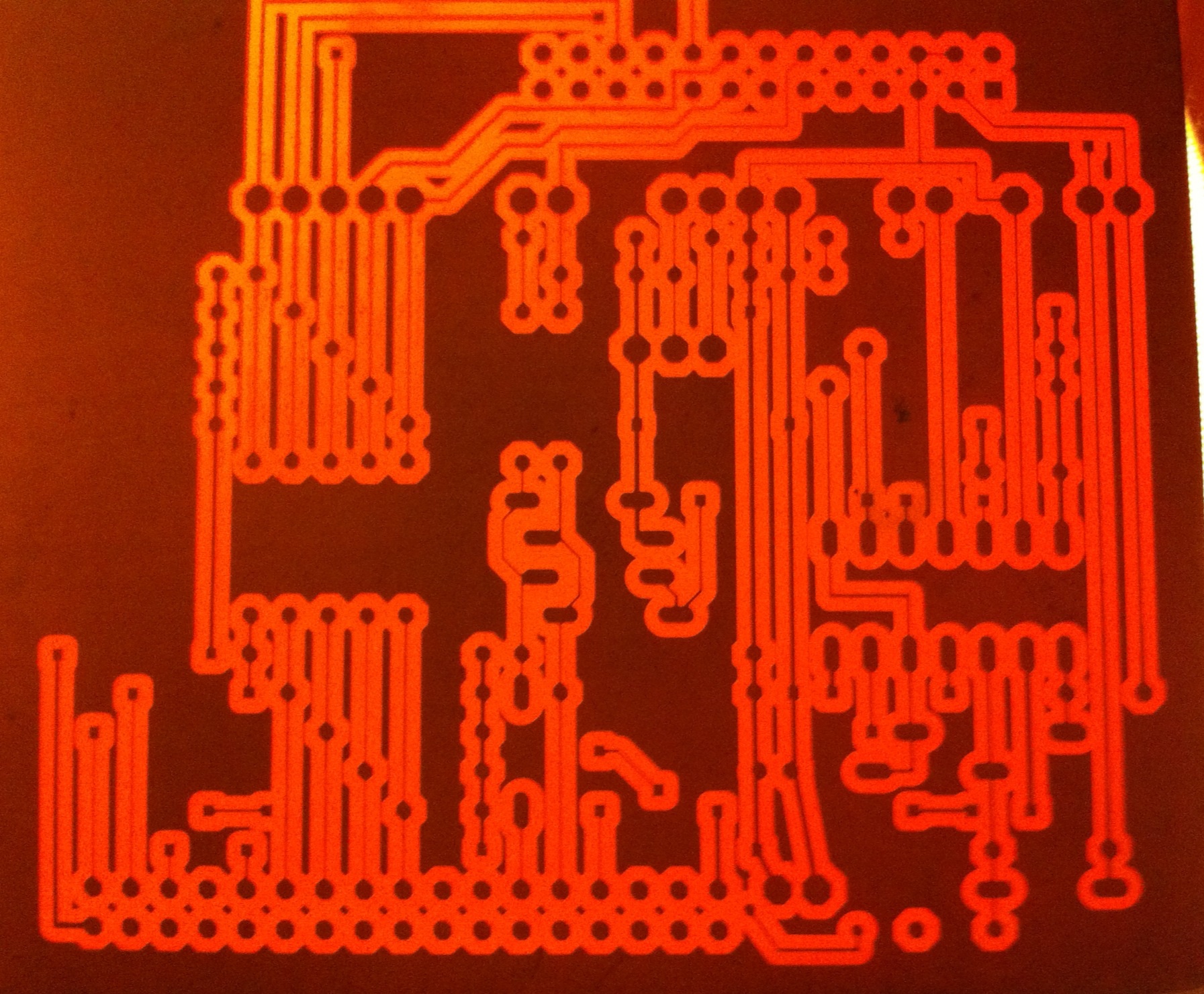

Aquí una foto al trasluz...



Alora a durmire...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor Manuelink64 » Mar Dic 24, 2013 5:39 pm

Puta que quedan hermosos los PCB :o
¿cuanto se demora?

Saludos!
Avatar de Usuario
Manuelink64

Mensajes: 1151
Registrado: Jue Ene 24, 2013 5:09 pm
Ubicación: Neo Kobe City

Re: Emulador de Disketera para Amiga usando Raspberry Pi

Notapor renix » Sab Dic 28, 2013 8:08 pm

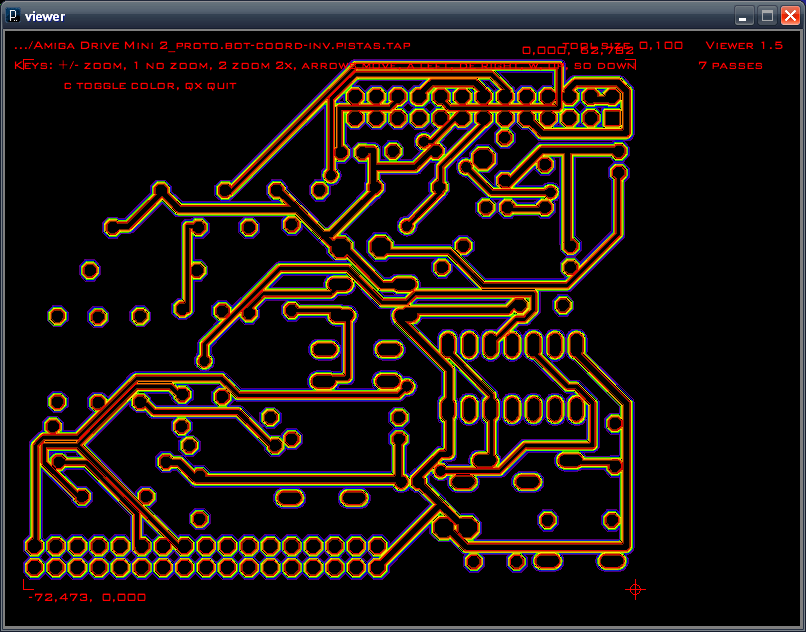

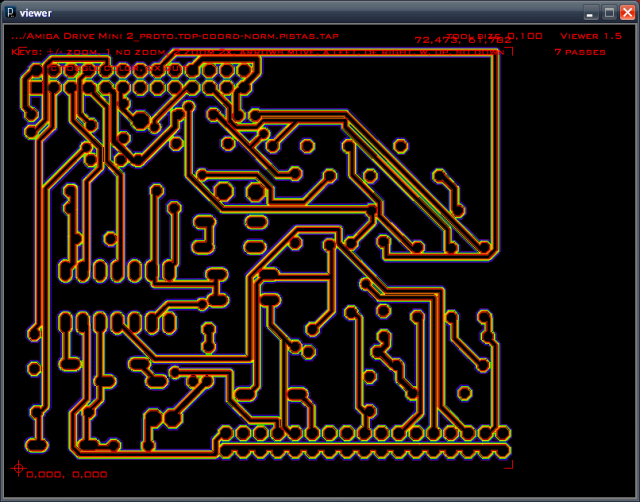

aca una optimizacion del ruteo sacando componentes (agujeros oaras cables) innecesarios...






y por supuesto el nuevo fuente de Eagle
protoboard.rar
(303.64 KiB) 74 veces
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am
