Notapor miltonshows » Lun Jul 29, 2013 4:33 pm

En términos generales existen dos placas distintas de la famicom original de japon. Una que esta conformada de dos placas unidas mediante cables, y otra donde ambas placas están unidas mediante soldadura directa. La primera corresponde a los primeros modelos de famicom, la segundo a versiones posteriores (año 86 en adelante). Este mod aplica solo a las placas mas recientes y que por ende están juntas directamente.

MATERIALES:

1 Condensador de 47uf
2 conectores AV
Cable
Estaño
Cautin

Adjuntos

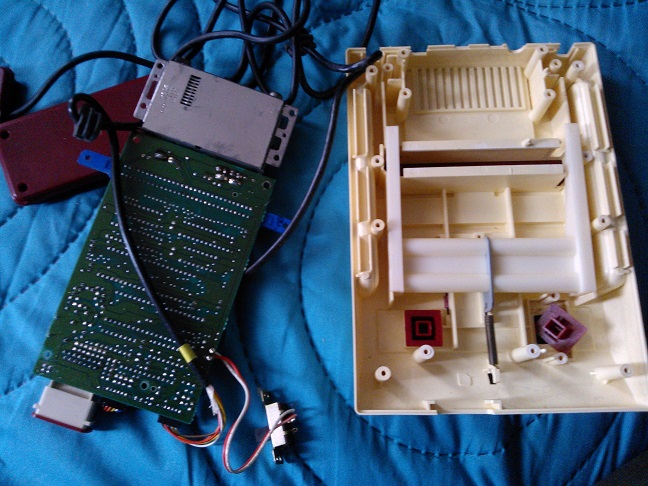

Debes desmontar con cuidado la consola, para así poder trabajar mas libremente y sin estropear nada.

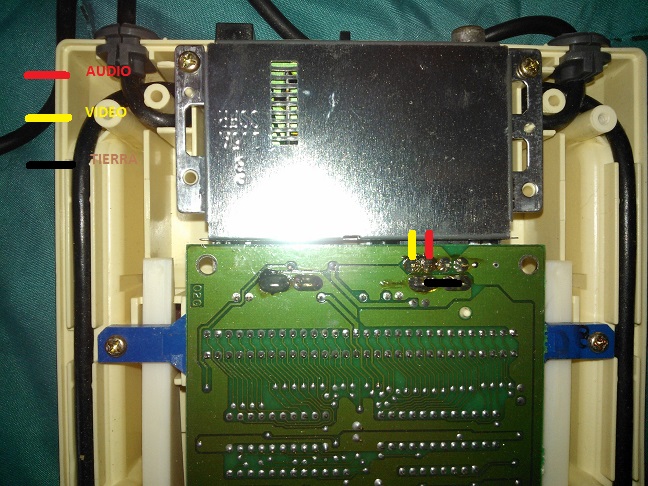

Estos son los puntos con los cuales trabajaremos, son las señales de cada una de las lineas, están plenamente identificadas y debes respetar para que la modificación funcione.

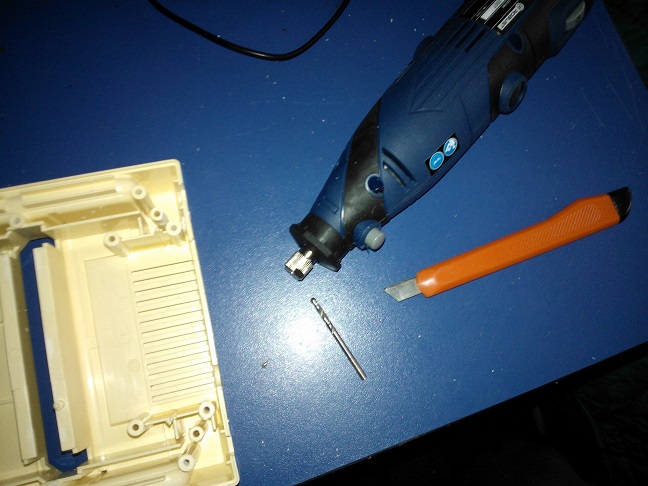

Luego con una multiproposito, debes efectuar dos perforaciones en la carcasa de la famicom con mucho cuidado, alli se colocaran los conectores de audio y video.

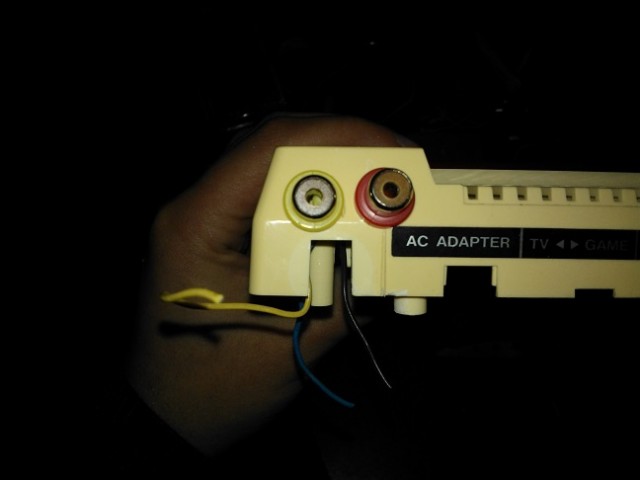

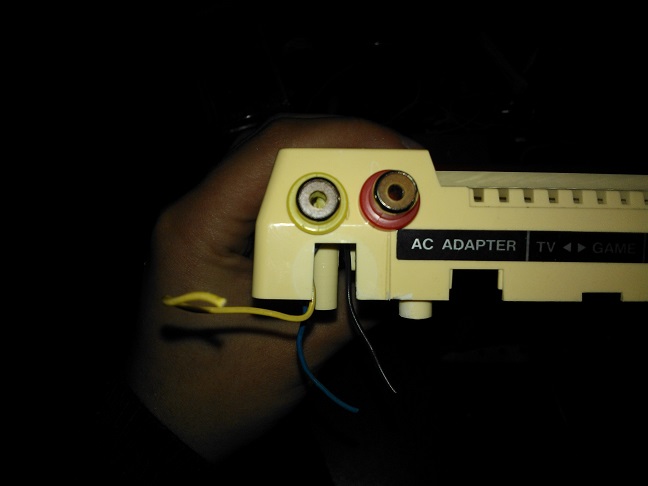

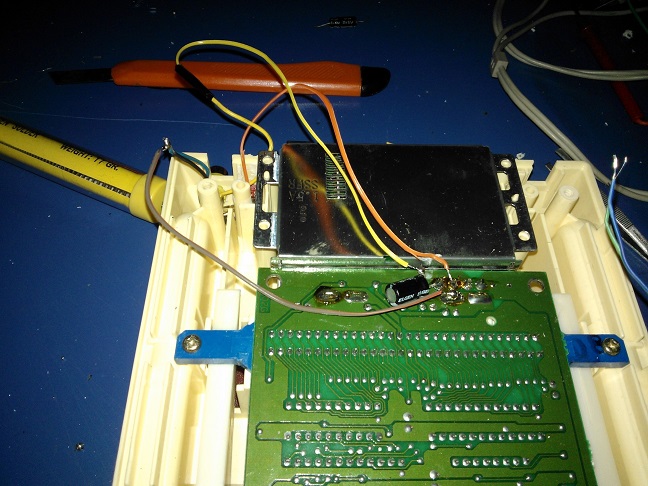

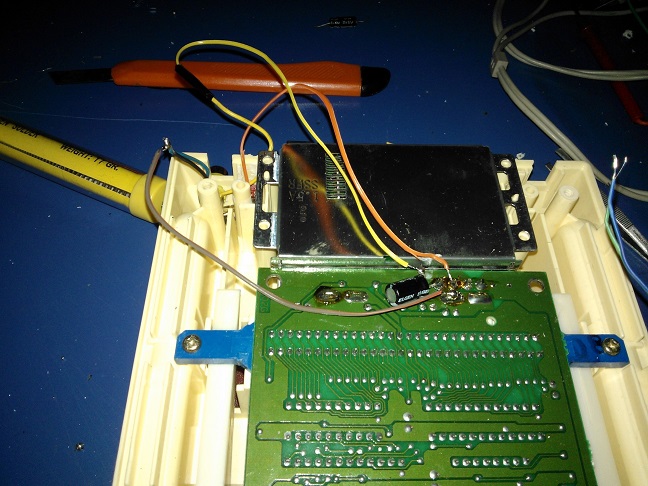

Luego de soldar los cables de las señales a los conectores estamos listos para efectuar las prueba de rigor.
Vuelve a cerrar todo, comprueba el funcionamiento del equipo y a disfrutar.
Última edición por miltonshows el Lun Jul 29, 2013 6:26 pm, editado 3 veces en total
Avatar de Usuario
miltonshows

Mensajes: 1320
Registrado: Sab Ene 26, 2013 11:14 am

Re: .:FAMICOM AV MOD:.

Notapor Yagami » Lun Jul 29, 2013 4:58 pm

Ya lo hiciste???
Avatar de Usuario
Yagami

Mensajes: 936
Registrado: Jue May 09, 2013 1:46 pm
Ubicación: Santiago, Chile

Re: .:FAMICOM AV MOD:.

Notapor miltonshows » Lun Jul 29, 2013 6:22 pm

Yagami escribió:Ya lo hiciste???


Si ya se efectuo....el video lo dice todo ;) ;) ;) ;) las fotos son mias
Avatar de Usuario
miltonshows

Mensajes: 1320
Registrado: Sab Ene 26, 2013 11:14 am

Re: .:FAMICOM AV MOD:.

Notapor RigoHoward » Lun Jul 29, 2013 6:30 pm

Consulta, tiene jailbars?

Yo tengo un famicom de los antigüos (primer modelo) y luego de hacer el mod AV tengo unas jailbars que son notorias, el tema es que en teoría se reduce haciendo variaciones como envolver en cobre el PPU, levantar el pin 21 de la placa para sacar video :P

Queremos gente osada intentándolo jajaja
Avatar de Usuario
RigoHoward

Mensajes: 1135
Registrado: Lun Ene 28, 2013 8:52 am

Re: .:FAMICOM AV MOD:.

Notapor miltonshows » Lun Jul 29, 2013 6:33 pm

RigoHoward escribió:Consulta, tiene jailbars?

Yo tengo un famicom de los antigüos (primer modelo) y luego de hacer el mod AV tengo unas jailbars que son notorias, el tema es que en teoría se reduce haciendo variaciones como envolver en cobre el PPU, levantar el pin 21 de la placa para sacar video :P

Queremos gente osada intentándolo jajaja


Ringo, la verdad nop, la explicacion y que se me olvido agregar, los primeros modelos de famicom con la placa que señalas, la modulacion del video es mas o menos no mas, de hecho al hacer el mod de AV con esa placa y los comparas con los efectuados a esta se nota claramente la diferencia. Lo anterior no lo digo yo si no gente que ha comparado los dos sistemas, al menos el mio no da esas lineas y lo atribuyo a que es una placa moderna. Como dato, las placas mas modernas tienen blindaje en el modulo rf, a diferencia de las placas modelo antiguo, eso ayuda a disminuir la basura. :? :? :? :?
Avatar de Usuario
miltonshows

Mensajes: 1320
Registrado: Sab Ene 26, 2013 11:14 am

Re: .:FAMICOM AV MOD:.

Notapor Idk » Lun Jul 29, 2013 10:24 pm

Después de haber hecho el mod en mi consola, se me ocurrió que era una alternativa menos invasiva usar un plug de 3.5 stereo con un cable como los dvd portátiles.
Dejo la idea por si alguien quiere hacer algún mod menos invasivo xD
Avatar de Usuario
Idk

Mensajes: 133
Registrado: Lun Feb 18, 2013 11:24 pm

Re: .:FAMICOM AV MOD:.

Notapor miltonshows » Lun Jul 29, 2013 10:26 pm

Idk escribió:Después de haber hecho el mod en mi consola, se me ocurrió que era una alternativa menos invasiva usar un plug de 3.5 stereo con un cable como los dvd portátiles.
Dejo la idea por si alguien quiere hacer algún mod menos invasivo xD


lo pense, pero preferi el cable directo. Lo que encuentro invasivo si son ese mod que le hacen algunos por el costado donde se supone esta mas libre para trabajar.
Avatar de Usuario
miltonshows

Mensajes: 1320
Registrado: Sab Ene 26, 2013 11:14 am

Re: .:FAMICOM AV MOD:.

Notapor Yagami » Lun Jul 29, 2013 10:41 pm

miltonshows escribió:
Idk escribió:Después de haber hecho el mod en mi consola, se me ocurrió que era una alternativa menos invasiva usar un plug de 3.5 stereo con un cable como los dvd portátiles.
Dejo la idea por si alguien quiere hacer algún mod menos invasivo xD


lo pense, pero preferi el cable directo. Lo que encuentro invasivo si son ese mod que le hacen algunos por el costado donde se supone esta mas libre para trabajar.


Yo también lo he pensado, sobretodo para otras consolas como la genesis 2, pero nunca he encontrado el conector de 3.5" de 4 contactos hembra, el macho lo venden en casa royal, pero no el hembra :S

Para consolas con salida mono como esta, sería una buena opción.

PD: La salida por el costado es una aberración... se ven horribles
Avatar de Usuario
Yagami

Mensajes: 936
Registrado: Jue May 09, 2013 1:46 pm
Ubicación: Santiago, Chile

Re: .:FAMICOM AV MOD:.

Notapor Idk » Lun Jul 29, 2013 11:18 pm

yo hice esto en la mia para intervenir lo menos posible
Avatar de Usuario
Idk

Mensajes: 133
Registrado: Lun Feb 18, 2013 11:24 pm

Re: .:FAMICOM AV MOD:.

Notapor 133MHz » Mar Jul 30, 2013 12:13 am

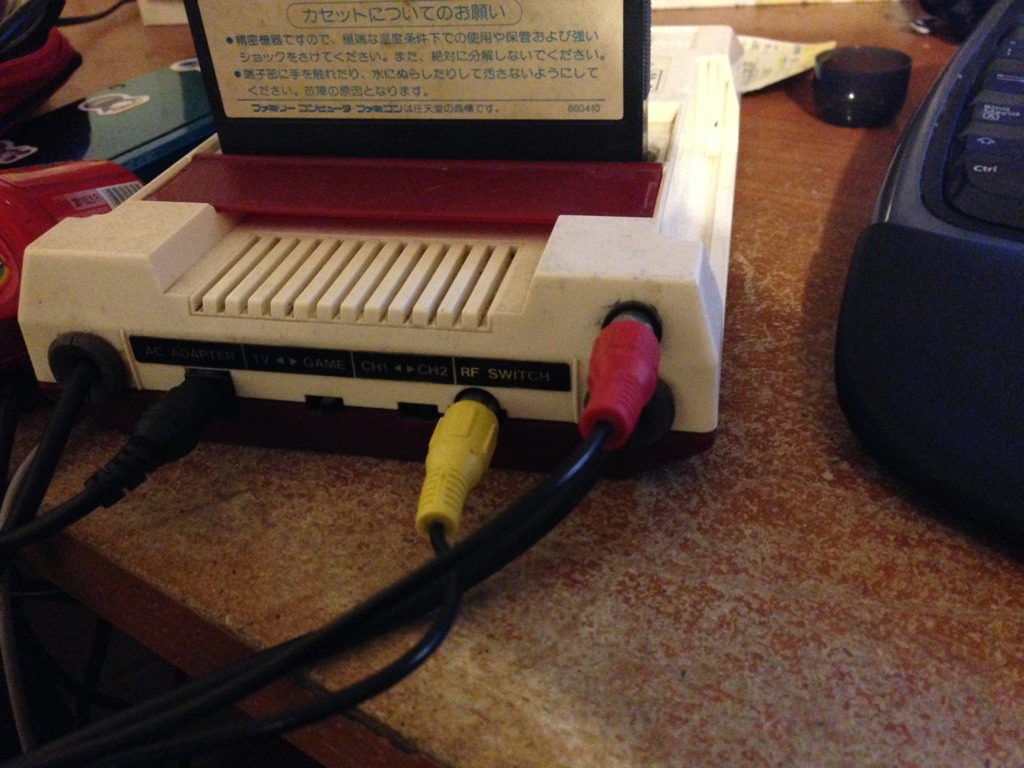

Yo lo hago así para no agujerear la consola y que sea reversible:
