[COMMODORE] Construcción de un SD2IEC

Publicado: Vie Jul 26, 2013 11:52 pm
por renix
Hola Amigos... como es de costumbre ando haciendo alguns cachibaches homemade para poder dar vida a nuestras preciadas maquinas de los 80´s y hoy empece a hacer un dispositivo SD2IEC, el cual es un emulador de disketera para computadores Commodore que utiliza Electronica de microcontrol moderna y una tarjeta SD.

Buscando algo simple de construir di con esta pagina:

http://wpqrek.blogspot.com.ar/2011/09/my-c64-mods.html

En la cual un modder efectúa varias modificaciones que agregaré a mi c64 Black, y como se me quemó mi SD2IEC de este mismo proyecto... me empeciné por hacer uno yo mismo... y tengo los materiales...

Lista de Componentes:

R1, R2, R3: 1.8k ohm (divisor de tensión/voltaje de 5VDC a 3.3VDC aprox)
R4, R5, R6: 3.3k ohm (divisor de tensión/voltaje de 5VDC a 3.3VDC aprox)
R7, R8: 560 ohm (Limitadoras de corriente para los leds)
C1, C5: 100nF
C2, C3: 33pF
C4, C6: 2.2uF
Q1: Regulador de 3.3V (placas Madre de PC viejas tienen Varios)
Q2: Cristal de 8MHz
IC1: Micro controlador AVR ATMega644P (5V) o ATMega32 (5V)

Recomiendo el uso de una base DIP de 40 pines para el Microcontrolapor por si hubiese que hacer algun retroceso no traumatico :)

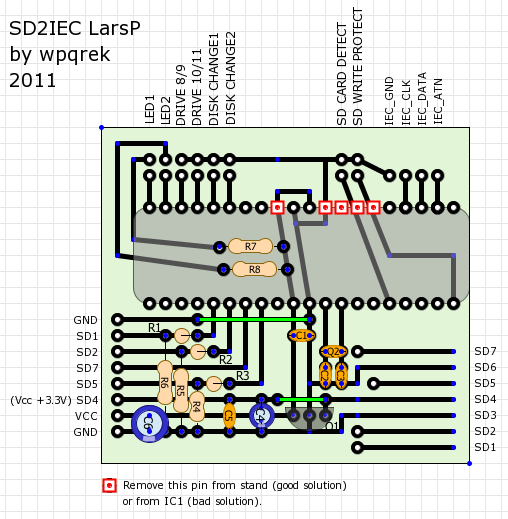

Posición de los Componentes:
Imagen de la placa para imprimir y trasferir tonner, Rutear en algun software cad de diseño de Circuitos como Eagle, Protel, etc., y/o cablear en PCB Universal (que es lo que haré yo...)
Según comenta el Autor del articulo en el que me estoy basando, puede usarse un slot SD de algun lector de memorias para los cuales provee pines (lado izquierdo), o un slot SD para soldar directamente en la placa (lado izquierdo).

Mis materiales:

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Vie Jul 26, 2013 11:53 pm
por renix
Ahora voy a buscar los materiales a mi cuchitril y les saco una foto....

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Sab Jul 27, 2013 2:26 pm
por renix
Para el divisor de tensión de 5VDC a 3.3VDC voy a tener que ver con otros valores de resistencias ya que no tengo de 3.3 K ohm...

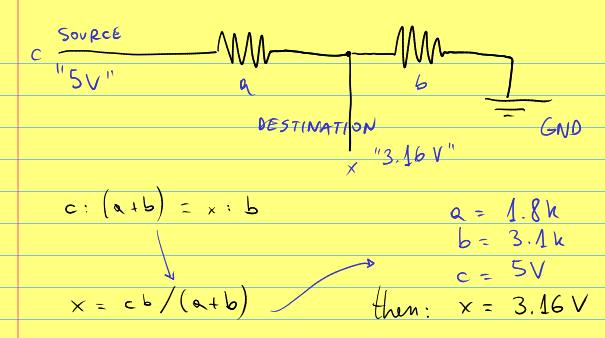

Asi funciona un divisor de tensión---

y aca muchos tips de como pasar de 5VDC a 3.3VDC y v/v desde la pagina de microchip...

http://ww1.microchip.com/downloads/en/D ... er%208.pdf

Archivo subido al foro por si se pierde el link alguna vez
chapter 8.pdf
(561.24 KiB) Descargado 145 veces
...

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Lun Jul 29, 2013 6:27 pm
por renix
Comenzó el ensamblaje y ya tengo las resistencias y componentes faltantes...

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Lun Jul 29, 2013 11:00 pm
por renix
Componentes soldados al 60%

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mar Jul 30, 2013 12:45 am
por RigoHoward
SI entendiera para que sirve todo esto estaría asombrado :P, por lo demás se ve prolijo el trabajo :o

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mar Jul 30, 2013 1:04 am
por Nes_milio
RigoHoward escribió:SI entendiera para que sirve todo esto estaría asombrado :P
Se usa para emular la diskettera del C64... eso :P

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mar Jul 30, 2013 2:39 pm
por RigoHoward
Nicolas escribió:
RigoHoward escribió:SI entendiera para que sirve todo esto estaría asombrado :P
Se usa para emular la diskettera del C64... eso :P
Creo que me exprese mal, efectivamente de lo dicho por renix entendi que trata de una diskettera, lo que no logro comprender es su valor practico, esto desde el punto de vista que yo soy usuario de consolas y escapa un poco a mi entendimiento si por ejemplo una diskettera de un microcomputador es escaza (probable) o es tan penca que este trabajo lo mejora todo (justificable)

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mar Jul 30, 2013 2:49 pm
por Yagami
Al emular una disketera puedes usarlo como una especie de multicard como los everdrive para cargar juegos, ademas de que estas máquinas son computadoras, puede guardar archivos y todo tipo de aplicaciones.

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mar Jul 30, 2013 5:04 pm
por RigoHoward
Yagami escribió:Al emular una disketera puedes usarlo como una especie de multicard como los everdrive para cargar juegos, ademas de que estas máquinas son computadoras, puede guardar archivos y todo tipo de aplicaciones.
Ahora sí que me quedó claro jojojo

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mar Jul 30, 2013 5:50 pm
por renix
Aparte casi no hay disketeras y menos ya diskettes de 5 1/4" de doble densidad. Alguien con un commodore pelado mas este aparato puede cargar imagenes de diskettes bajadas de internet desde la SD y jugar a destajo... asi el commodore no pasa a ser un trofeo mas de coleccion diogenista sino una maquina a mi gusto tan disfrutable como un nes...

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mar Jul 30, 2013 6:41 pm
por Yagami
Oye Renix, como cuanto sale armarse esta maravilla ? :P

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Sab Ago 03, 2013 12:33 pm
por renix
Aprox:

uC Atmega32 $4000 o Atmega644 $7000 (este ultimo admite un firmware mas robusto y con mas funcionalidades)
Placa para prototipos de 1 cara $800 o de dos caras con orificios metalizados (recomendada) $1800 en juguetes mirax.

Cristal piezoelectrico de 8 mhz $1500
Regulador de 3,3 V $1900 o regulados LM317 con una resistencia de 1,8 K y una de 3,3 $1000

$500 pesos en resistencias y condensadores.
Base para chip.DIP de 40 pines (opcional pero recomendado) $300
Slot SD para PCB $700 o charquear un lector SD para usb tambien sirve
Conector DIN de 6 pines macho $650
Varios... $2000

Opcional.un buffer utilizado como reconstituidor de señal para comunicar el uC con el bus IEC de commodore $500

Ahi suma y nos cuentas el resultado...

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mié Sep 25, 2013 11:29 am
por renix
aca algunas fotos de estas bellezas de pcb hechas con cnc para este proyectito
la foto.JPG
la foto (2).JPG
la foto (1).JPG

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mié Sep 25, 2013 11:41 am
por Yagami
que lindo

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mié Sep 25, 2013 2:04 pm
por RigoHoward
Las hiciste tu o las mandaste a hacer?

Enviado con uno de aquellos.

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mié Sep 25, 2013 2:16 pm
por renix
RigoHoward escribió:Las hiciste tu o las mandaste a hacer?

Enviado con uno de aquellos.
yo las hice...

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mié Sep 25, 2013 2:16 pm
por toledo
tienes 2 cnc? la 3d y la normal?

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mié Sep 25, 2013 2:29 pm
por vitoco
Espectacular el efecto 3D 8-)

:? Pero, ¿eso no debilita la placa?

Re: [COMMODORE] Construcción de un SD2IEC

Publicado: Mié Sep 25, 2013 4:21 pm
por renix
vitoco escribió:Espectacular el efecto 3D 8-)

:? Pero, ¿eso no debilita la placa?
casi nada... come 0.3 mm aprox... la fresa... y queda muy profesional...
