[COMMODORE] Construcción de un SD2IEC

Proyectos realizados por los Retronianos, también links a proyectos externos y sitios relacionados con Modding y DIY... A crear si ha dicho...

[COMMODORE] Construcción de un SD2IEC

Notapor renix » Vie Jul 26, 2013 11:52 pm

Hola Amigos... como es de costumbre ando haciendo alguns cachibaches homemade para poder dar vida a nuestras preciadas maquinas de los 80´s y hoy empece a hacer un dispositivo SD2IEC, el cual es un emulador de disketera para computadores Commodore que utiliza Electronica de microcontrol moderna y una tarjeta SD.

Buscando algo simple de construir di con esta pagina:

http://wpqrek.blogspot.com.ar/2011/09/my-c64-mods.html

En la cual un modder efectúa varias modificaciones que agregaré a mi c64 Black, y como se me quemó mi SD2IEC de este mismo proyecto... me empeciné por hacer uno yo mismo... y tengo los materiales...

Lista de Componentes:

R1, R2, R3: 1.8k ohm (divisor de tensión/voltaje de 5VDC a 3.3VDC aprox)
R4, R5, R6: 3.3k ohm (divisor de tensión/voltaje de 5VDC a 3.3VDC aprox)
R7, R8: 560 ohm (Limitadoras de corriente para los leds)
C1, C5: 100nF
C2, C3: 33pF
C4, C6: 2.2uF
Q1: Regulador de 3.3V (placas Madre de PC viejas tienen Varios)
Q2: Cristal de 8MHz
IC1: Micro controlador AVR ATMega644P (5V) o ATMega32 (5V)

Recomiendo el uso de una base DIP de 40 pines para el Microcontrolapor por si hubiese que hacer algun retroceso no traumatico :)

Posición de los Componentes:



Imagen de la placa para imprimir y trasferir tonner, Rutear en algun software cad de diseño de Circuitos como Eagle, Protel, etc., y/o cablear en PCB Universal (que es lo que haré yo...)



Según comenta el Autor del articulo en el que me estoy basando, puede usarse un slot SD de algun lector de memorias para los cuales provee pines (lado izquierdo), o un slot SD para soldar directamente en la placa (lado izquierdo).

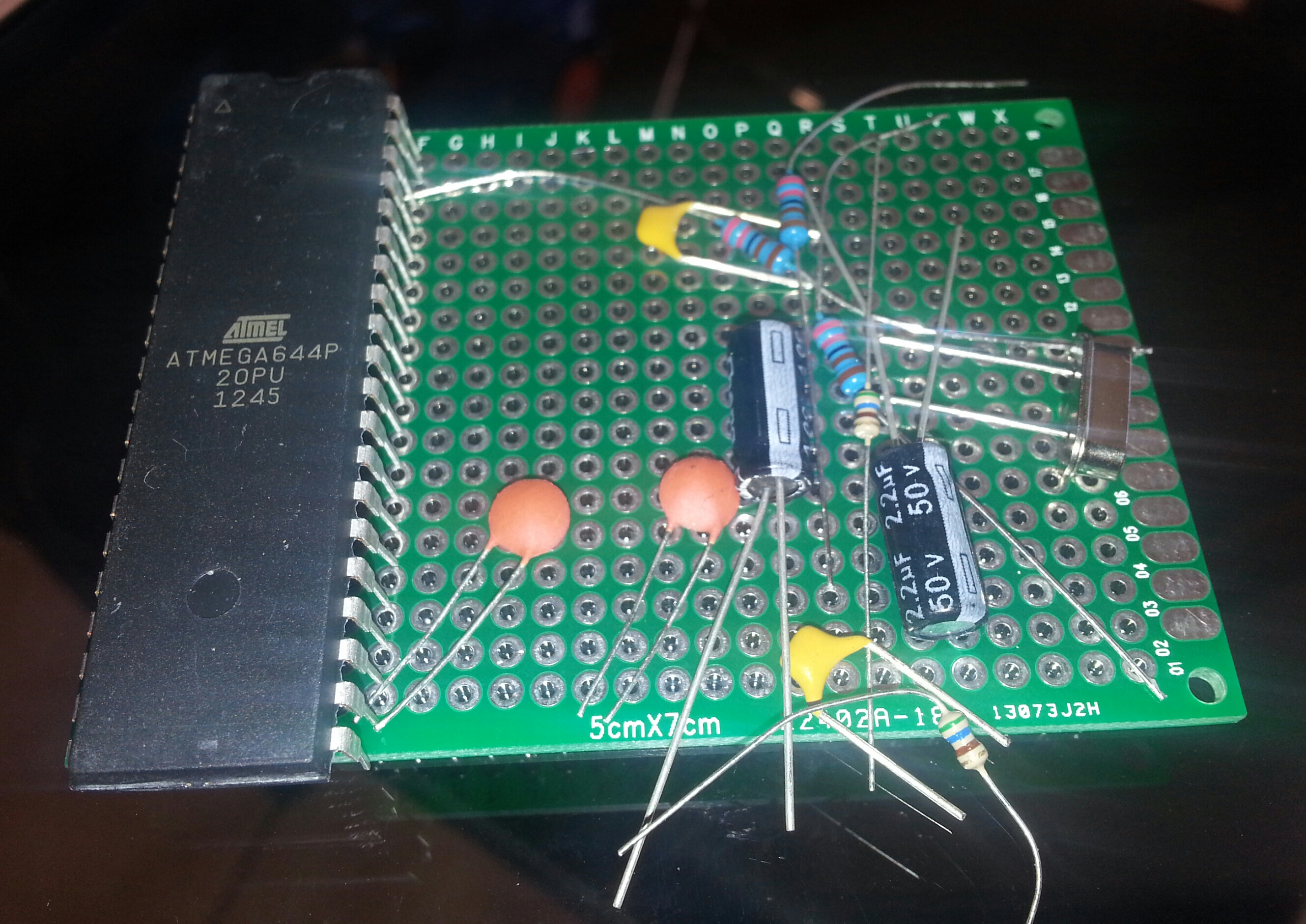

Mis materiales:

Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor renix » Vie Jul 26, 2013 11:53 pm

Ahora voy a buscar los materiales a mi cuchitril y les saco una foto....
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor renix » Sab Jul 27, 2013 2:26 pm

Para el divisor de tensión de 5VDC a 3.3VDC voy a tener que ver con otros valores de resistencias ya que no tengo de 3.3 K ohm...




Asi funciona un divisor de tensión---

y aca muchos tips de como pasar de 5VDC a 3.3VDC y v/v desde la pagina de microchip...

http://ww1.microchip.com/downloads/en/D ... er%208.pdf

Archivo subido al foro por si se pierde el link alguna vez
chapter 8.pdf
(561.24 KiB) 72 veces
...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor renix » Lun Jul 29, 2013 6:27 pm

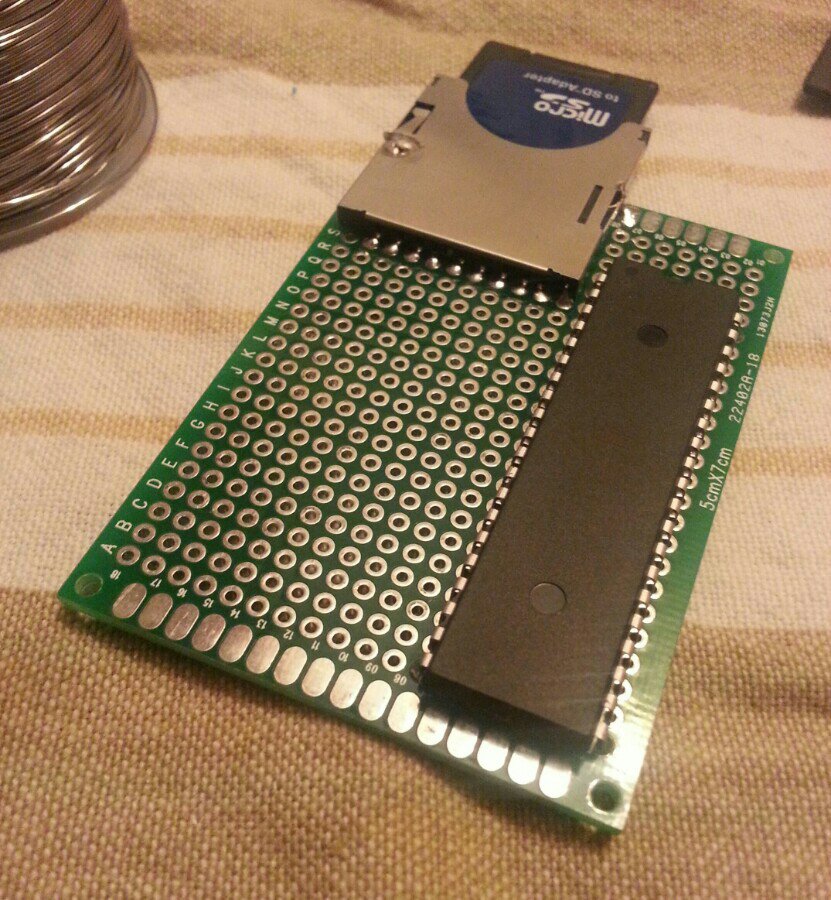

Comenzó el ensamblaje y ya tengo las resistencias y componentes faltantes...

Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor renix » Lun Jul 29, 2013 11:00 pm

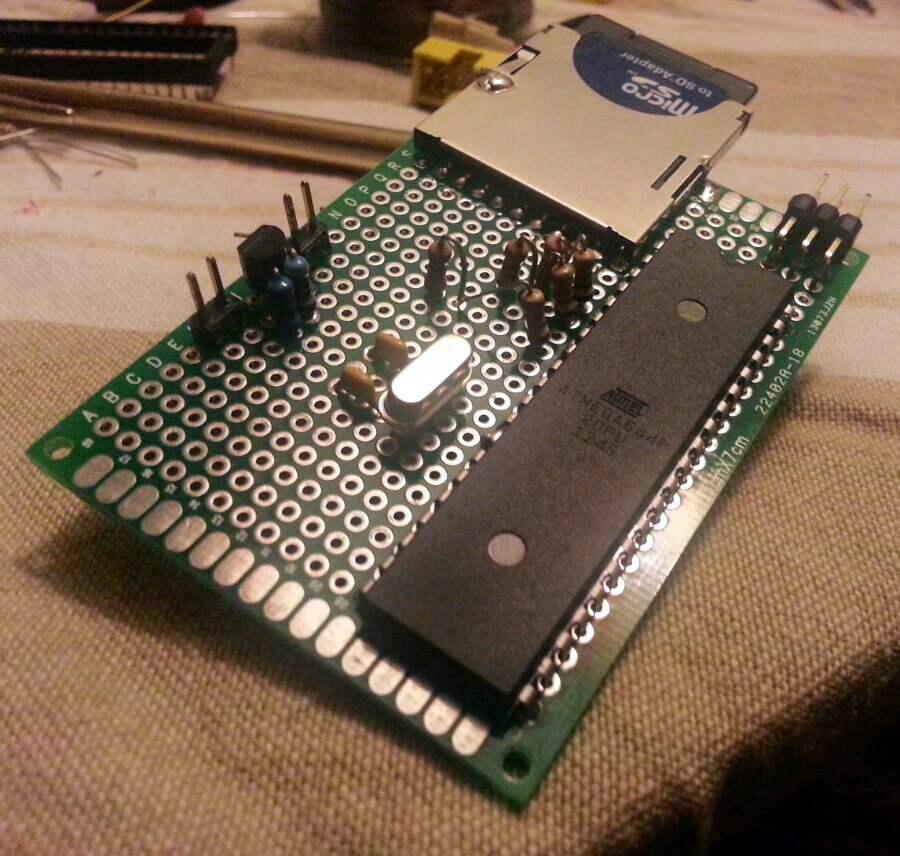

Componentes soldados al 60%
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor RigoHoward » Mar Jul 30, 2013 12:45 am

SI entendiera para que sirve todo esto estaría asombrado :P, por lo demás se ve prolijo el trabajo :o
Avatar de Usuario
RigoHoward

Mensajes: 1135
Registrado: Lun Ene 28, 2013 8:52 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor Nes_milio » Mar Jul 30, 2013 1:04 am

RigoHoward escribió:SI entendiera para que sirve todo esto estaría asombrado :P


Se usa para emular la diskettera del C64... eso :P
Nes_milio

Mensajes: 1797
Registrado: Mar Ene 22, 2013 7:37 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor RigoHoward » Mar Jul 30, 2013 2:39 pm

Nicolas escribió:
RigoHoward escribió:SI entendiera para que sirve todo esto estaría asombrado :P


Se usa para emular la diskettera del C64... eso :P


Creo que me exprese mal, efectivamente de lo dicho por renix entendi que trata de una diskettera, lo que no logro comprender es su valor practico, esto desde el punto de vista que yo soy usuario de consolas y escapa un poco a mi entendimiento si por ejemplo una diskettera de un microcomputador es escaza (probable) o es tan penca que este trabajo lo mejora todo (justificable)
Avatar de Usuario
RigoHoward

Mensajes: 1135
Registrado: Lun Ene 28, 2013 8:52 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor Yagami » Mar Jul 30, 2013 2:49 pm

Al emular una disketera puedes usarlo como una especie de multicard como los everdrive para cargar juegos, ademas de que estas máquinas son computadoras, puede guardar archivos y todo tipo de aplicaciones.
Avatar de Usuario
Yagami

Mensajes: 936
Registrado: Jue May 09, 2013 1:46 pm
Ubicación: Santiago, Chile

Re: [COMMODORE] Construcción de un SD2IEC

Notapor RigoHoward » Mar Jul 30, 2013 5:04 pm

Yagami escribió:Al emular una disketera puedes usarlo como una especie de multicard como los everdrive para cargar juegos, ademas de que estas máquinas son computadoras, puede guardar archivos y todo tipo de aplicaciones.


Ahora sí que me quedó claro jojojo
Avatar de Usuario
RigoHoward

Mensajes: 1135
Registrado: Lun Ene 28, 2013 8:52 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor renix » Mar Jul 30, 2013 5:50 pm

Aparte casi no hay disketeras y menos ya diskettes de 5 1/4" de doble densidad. Alguien con un commodore pelado mas este aparato puede cargar imagenes de diskettes bajadas de internet desde la SD y jugar a destajo... asi el commodore no pasa a ser un trofeo mas de coleccion diogenista sino una maquina a mi gusto tan disfrutable como un nes...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor Yagami » Mar Jul 30, 2013 6:41 pm

Oye Renix, como cuanto sale armarse esta maravilla ? :P
Avatar de Usuario
Yagami

Mensajes: 936
Registrado: Jue May 09, 2013 1:46 pm
Ubicación: Santiago, Chile

Re: [COMMODORE] Construcción de un SD2IEC

Notapor renix » Sab Ago 03, 2013 12:33 pm

Aprox:

uC Atmega32 $4000 o Atmega644 $7000 (este ultimo admite un firmware mas robusto y con mas funcionalidades)
Placa para prototipos de 1 cara $800 o de dos caras con orificios metalizados (recomendada) $1800 en juguetes mirax.

Cristal piezoelectrico de 8 mhz $1500
Regulador de 3,3 V $1900 o regulados LM317 con una resistencia de 1,8 K y una de 3,3 $1000

$500 pesos en resistencias y condensadores.
Base para chip.DIP de 40 pines (opcional pero recomendado) $300
Slot SD para PCB $700 o charquear un lector SD para usb tambien sirve
Conector DIN de 6 pines macho $650
Varios... $2000

Opcional.un buffer utilizado como reconstituidor de señal para comunicar el uC con el bus IEC de commodore $500

Ahi suma y nos cuentas el resultado...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor renix » Mié Sep 25, 2013 10:29 am

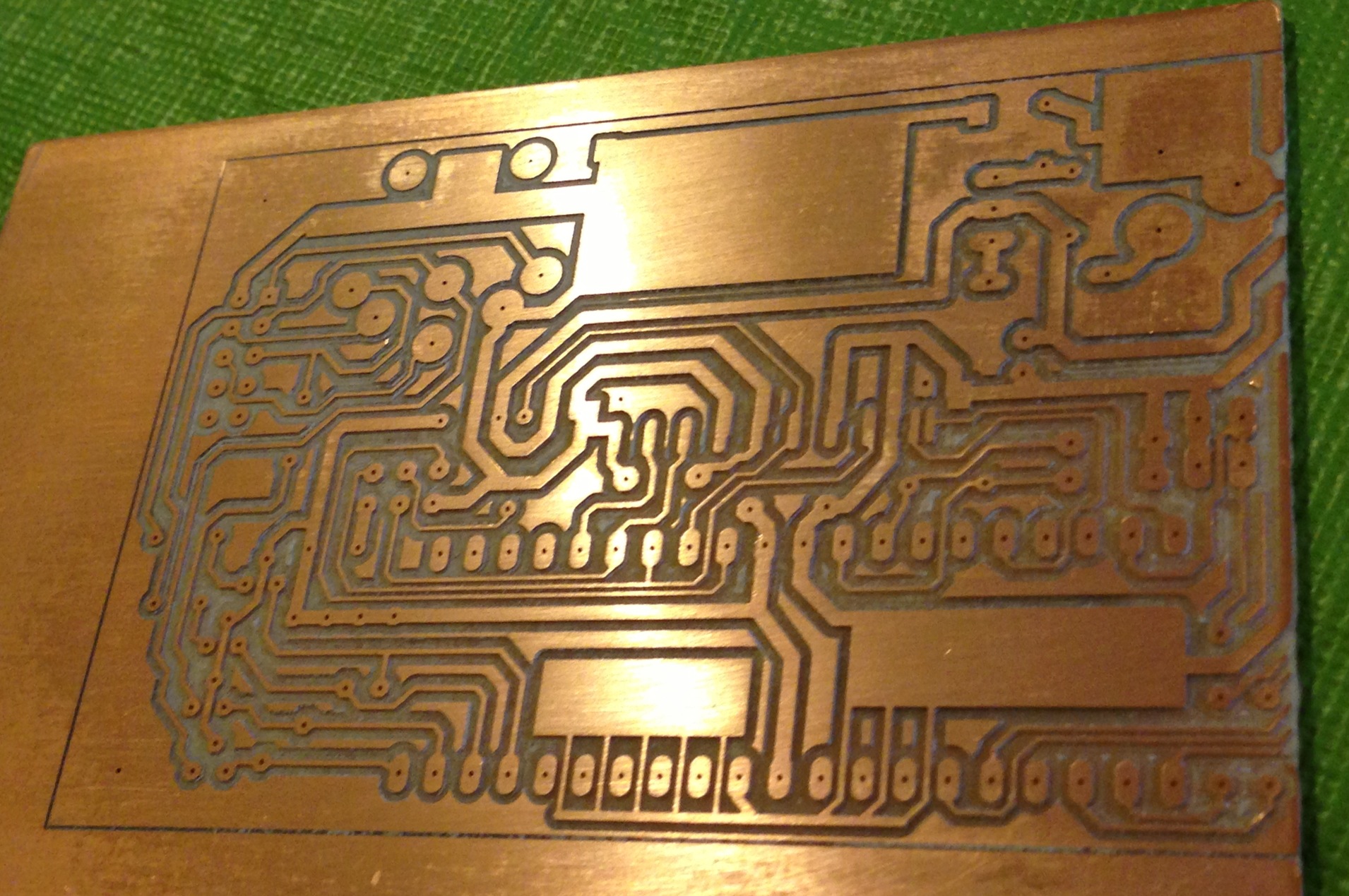

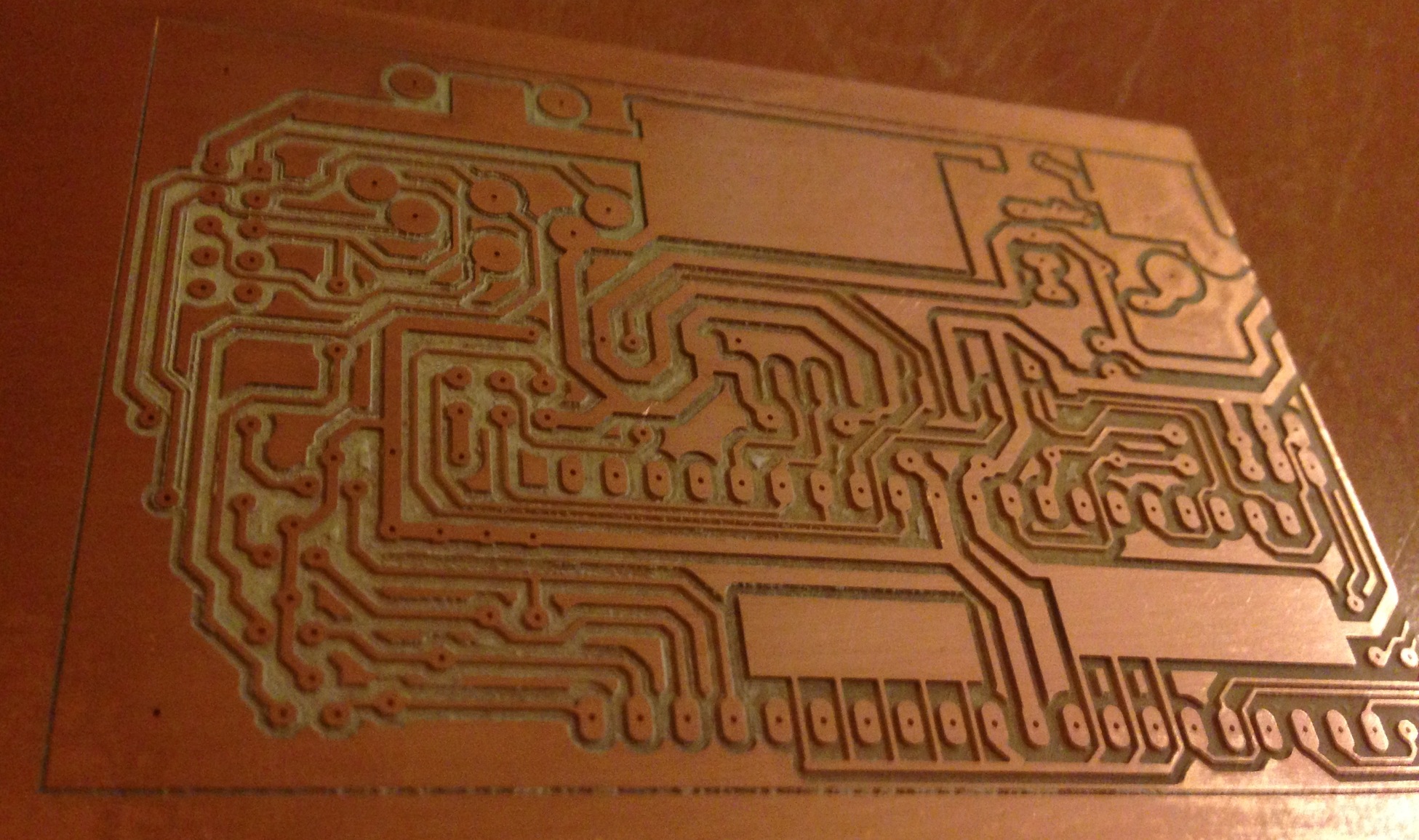

aca algunas fotos de estas bellezas de pcb hechas con cnc para este proyectito

la foto.JPG

la foto (2).JPG

la foto (1).JPG
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor Yagami » Mié Sep 25, 2013 10:41 am

que lindo
Avatar de Usuario
Yagami

Mensajes: 936
Registrado: Jue May 09, 2013 1:46 pm
Ubicación: Santiago, Chile

Re: [COMMODORE] Construcción de un SD2IEC

Notapor RigoHoward » Mié Sep 25, 2013 1:04 pm

Las hiciste tu o las mandaste a hacer?

Enviado con uno de aquellos.
Avatar de Usuario
RigoHoward

Mensajes: 1135
Registrado: Lun Ene 28, 2013 8:52 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor renix » Mié Sep 25, 2013 1:16 pm

RigoHoward escribió:Las hiciste tu o las mandaste a hacer?

Enviado con uno de aquellos.


yo las hice...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [COMMODORE] Construcción de un SD2IEC

Notapor toledo » Mié Sep 25, 2013 1:16 pm

tienes 2 cnc? la 3d y la normal?
Avatar de Usuario
toledo

Mensajes: 904
Registrado: Mié Feb 06, 2013 9:19 am
Ubicación: Santiago

Re: [COMMODORE] Construcción de un SD2IEC

Notapor vitoco » Mié Sep 25, 2013 1:29 pm

Espectacular el efecto 3D 8-)

:? Pero, ¿eso no debilita la placa?
Avatar de Usuario
vitoco

Mensajes: 1848
Registrado: Lun Ene 28, 2013 4:47 pm

Re: [COMMODORE] Construcción de un SD2IEC

Notapor renix » Mié Sep 25, 2013 3:21 pm

vitoco escribió:Espectacular el efecto 3D 8-)

:? Pero, ¿eso no debilita la placa?


casi nada... come 0.3 mm aprox... la fresa... y queda muy profesional...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am
