[ATARI] Como fabricar conector de monitor de Atari ST DIN 13

Mensaje por renix » Dom Jul 14, 2013 10:29 am

Hola cuates.... Como necesito probar mi atari ST y no tengo aún el cable de monitor... El que es difícil de conseguir ya que posee un conector DIN 13... Me propuse fabricar uno....

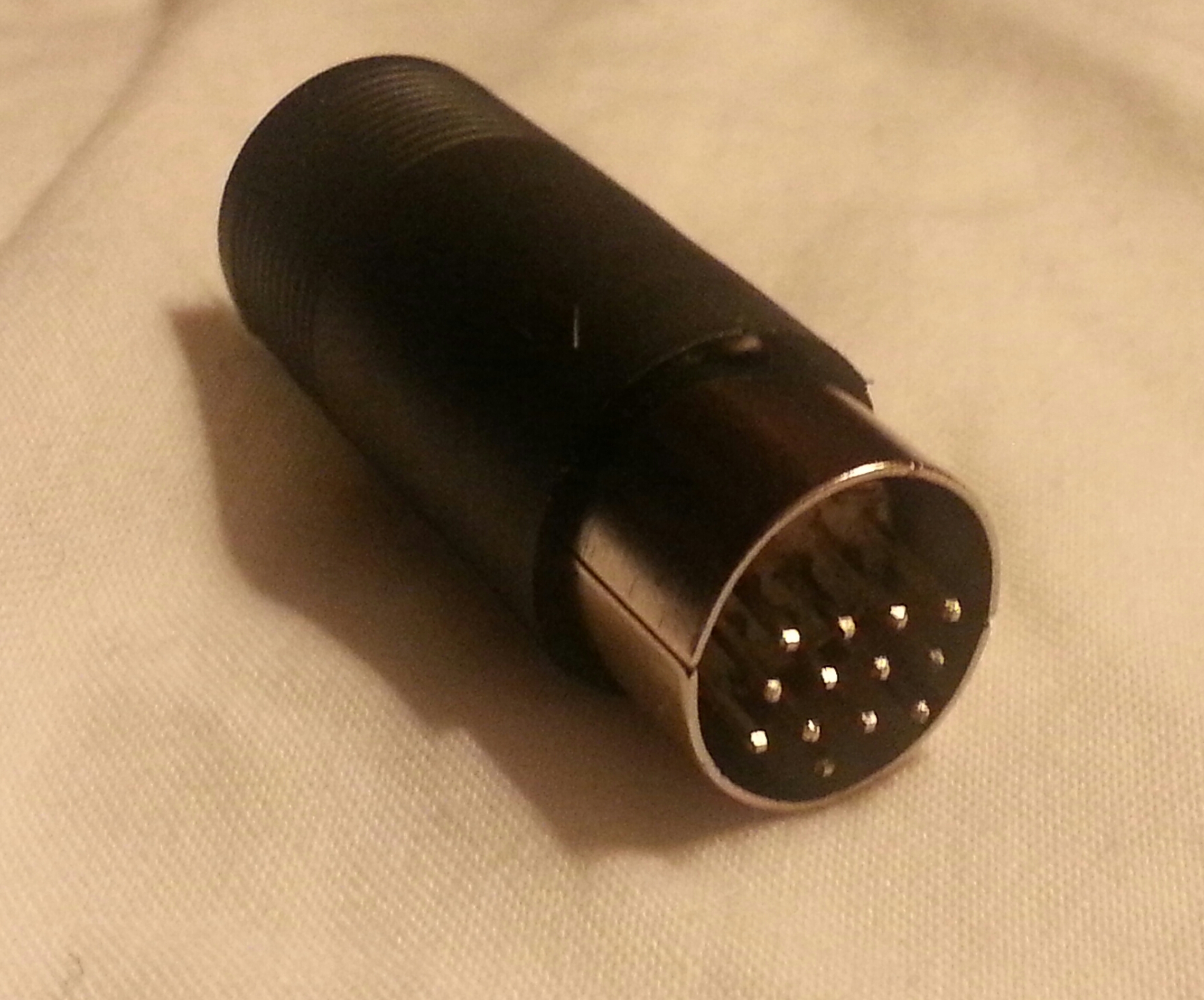

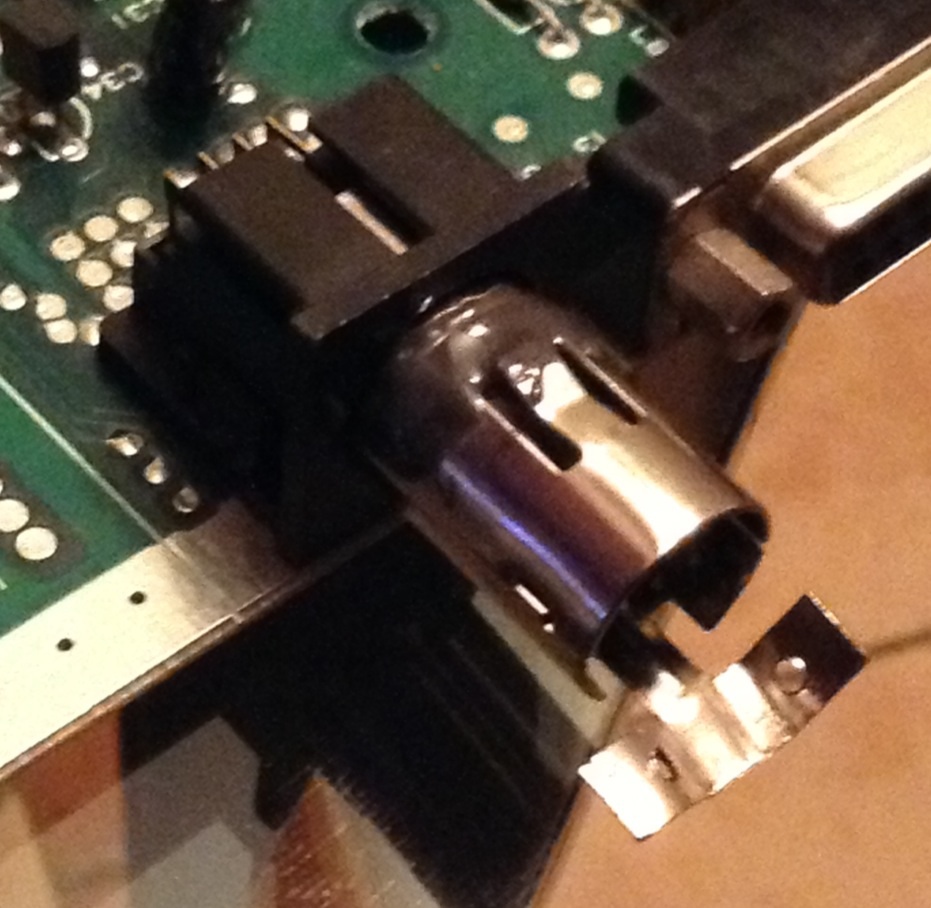

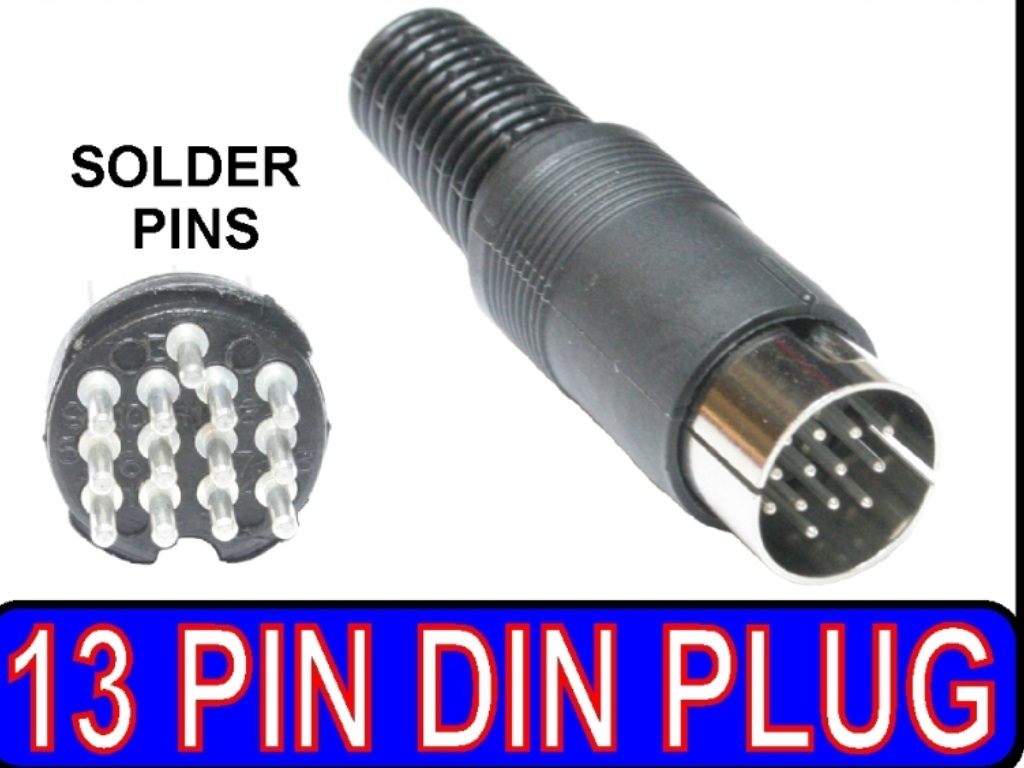

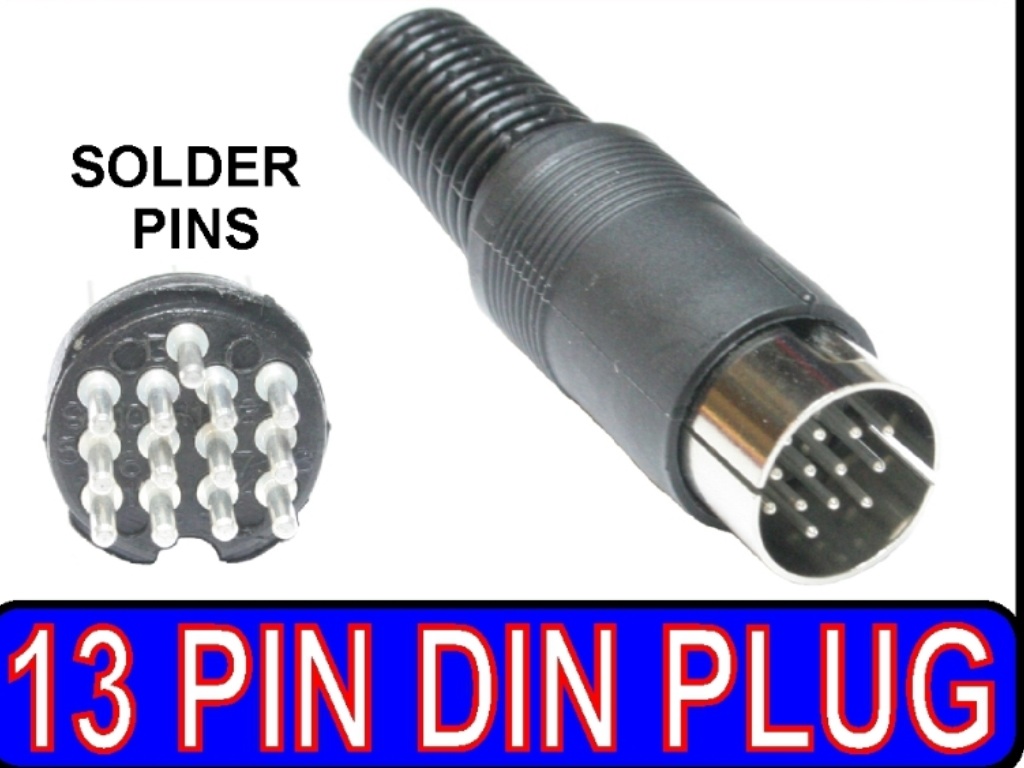

Este es el conector en cuestión...

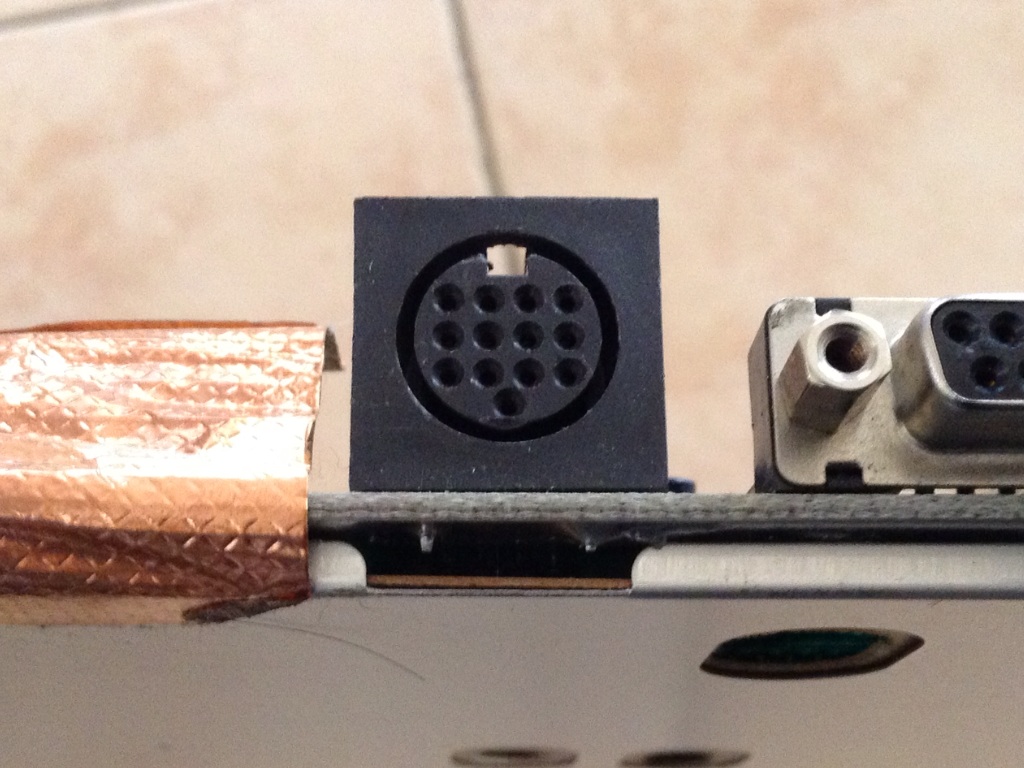

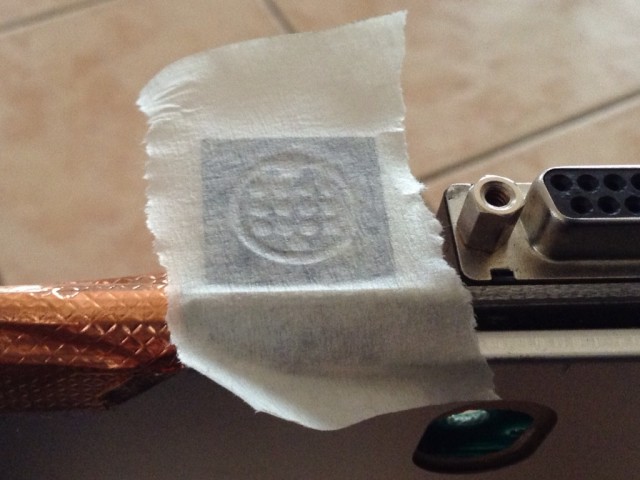

Primero... Desarmamos el ST y ubicamos el conector DIN 13 hembra y le pegamos un pedazo de huincha adhesiva permacel para evitar que escurra dentro del conector hembra el pegamento epoxy que utilizáremos para moldear el conector.

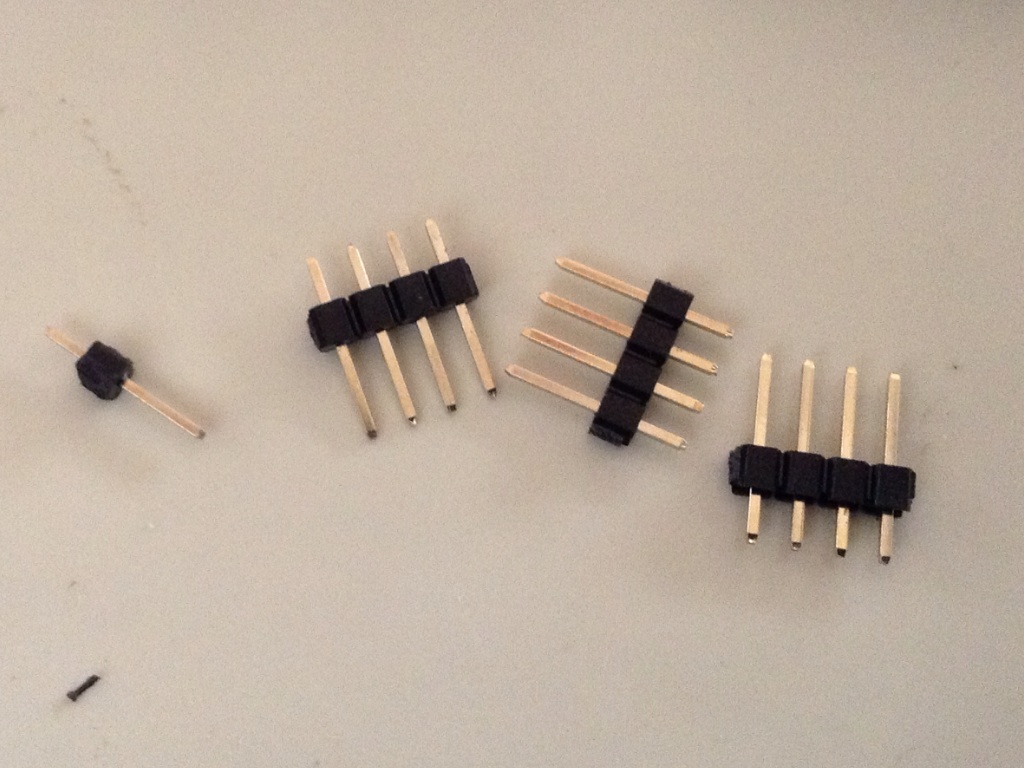

Luego cortamos un pinhead en 3 trozos de 4 pintes y 1 trozo de 1 pin

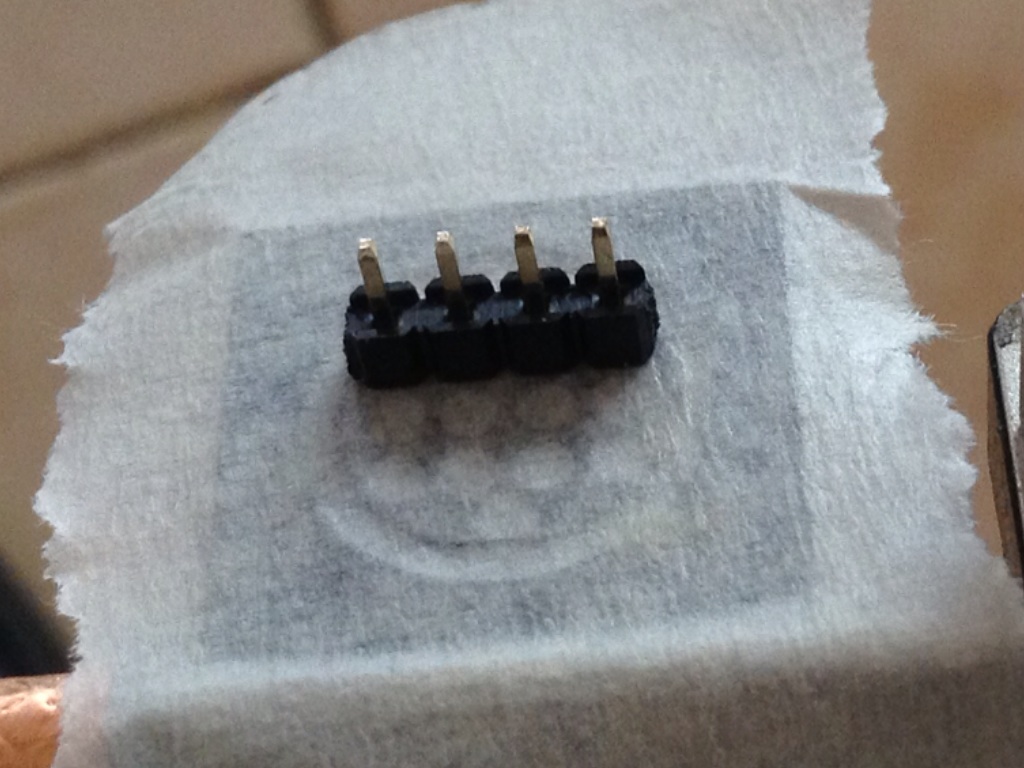

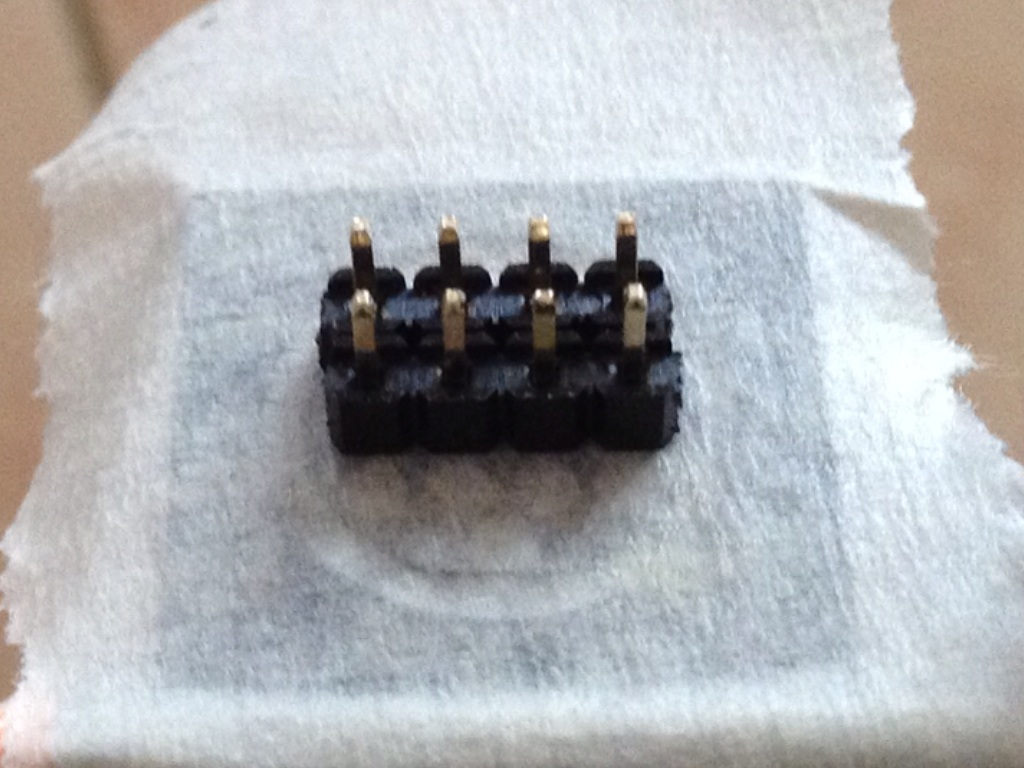

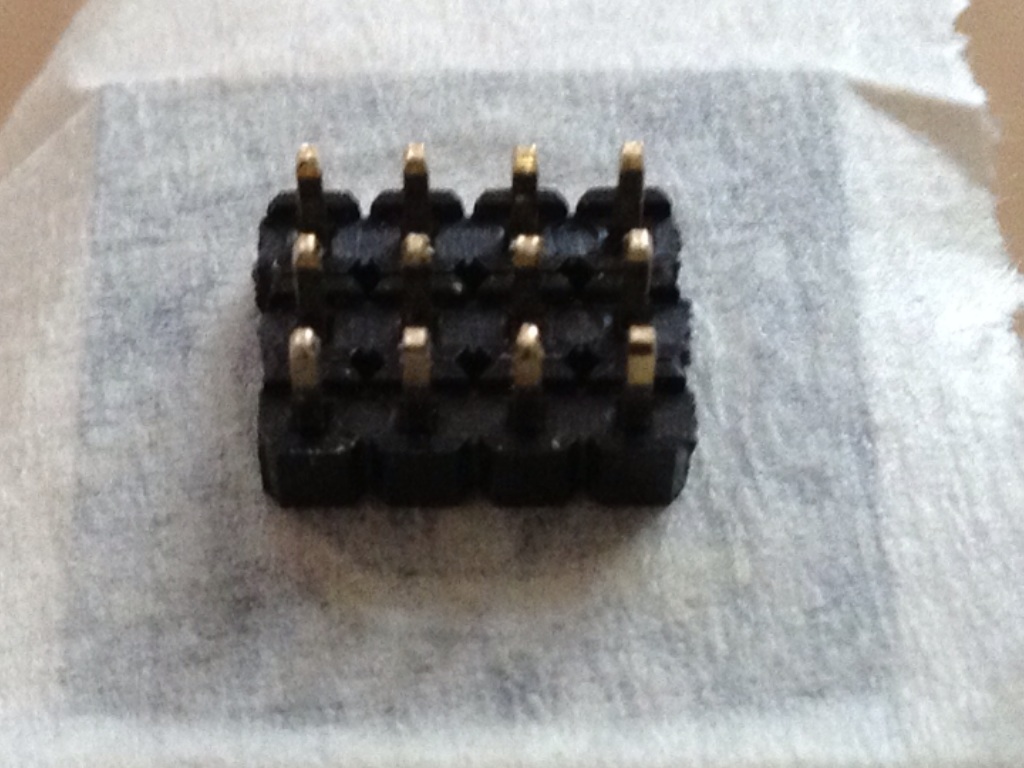

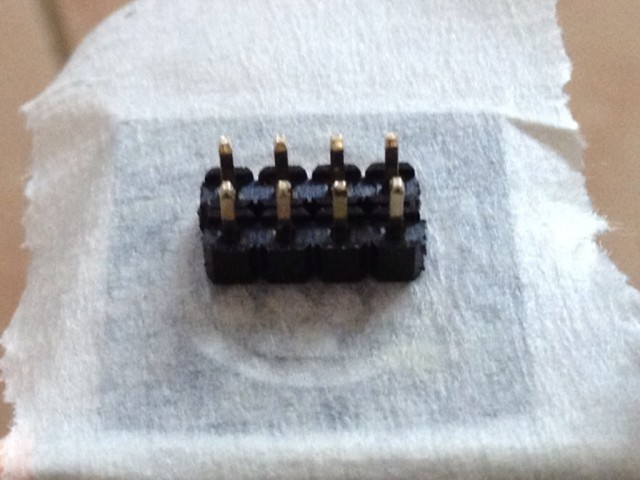

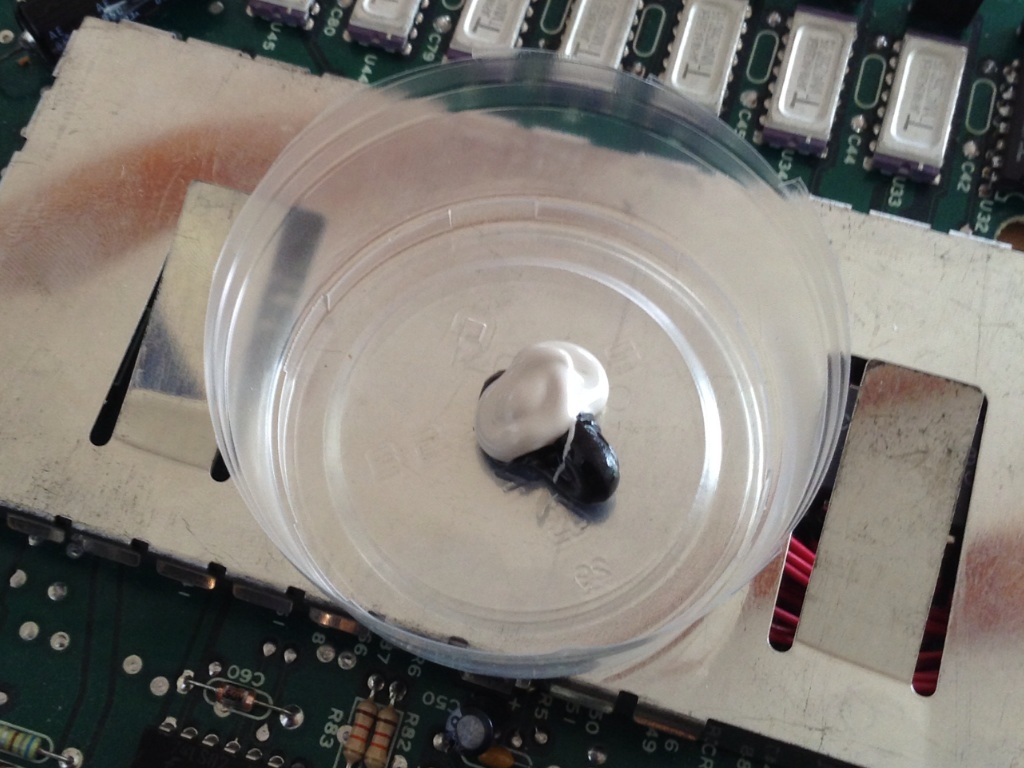

Ahora insertamos los pinheads en el conector hembra DIN13 colocando epoxy entre medio atravesando la huincha con los pinheads, y así usar el conector hembra como base de fijación del conector macho que esta en construcción.
Y asi sucesivamente

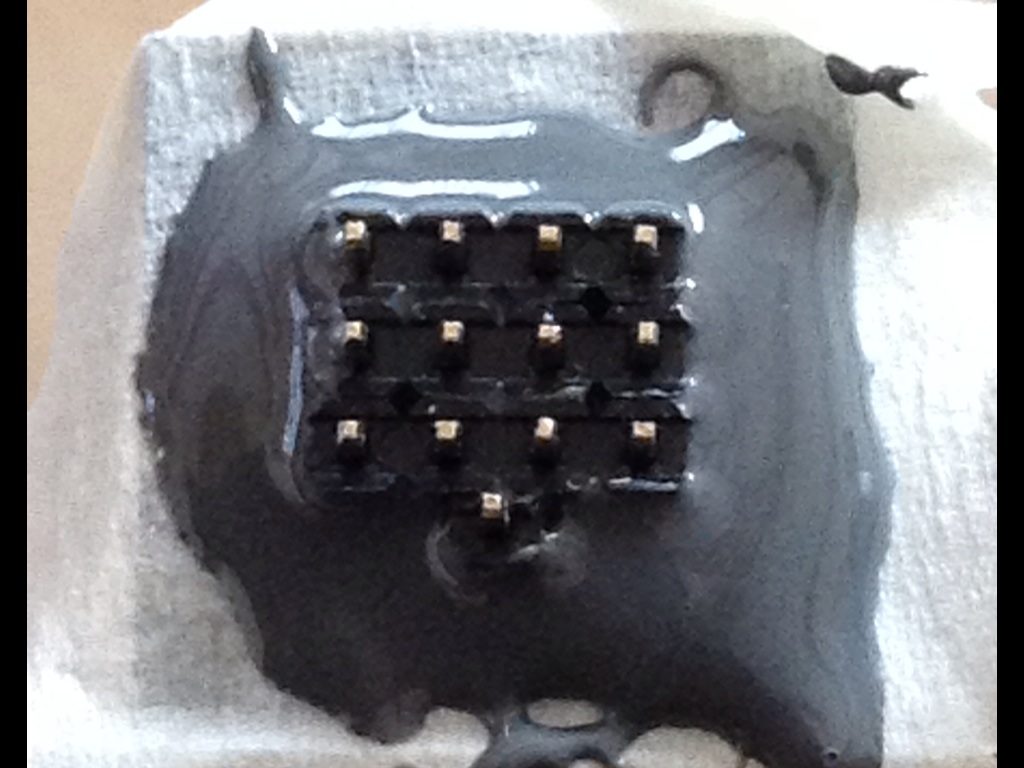

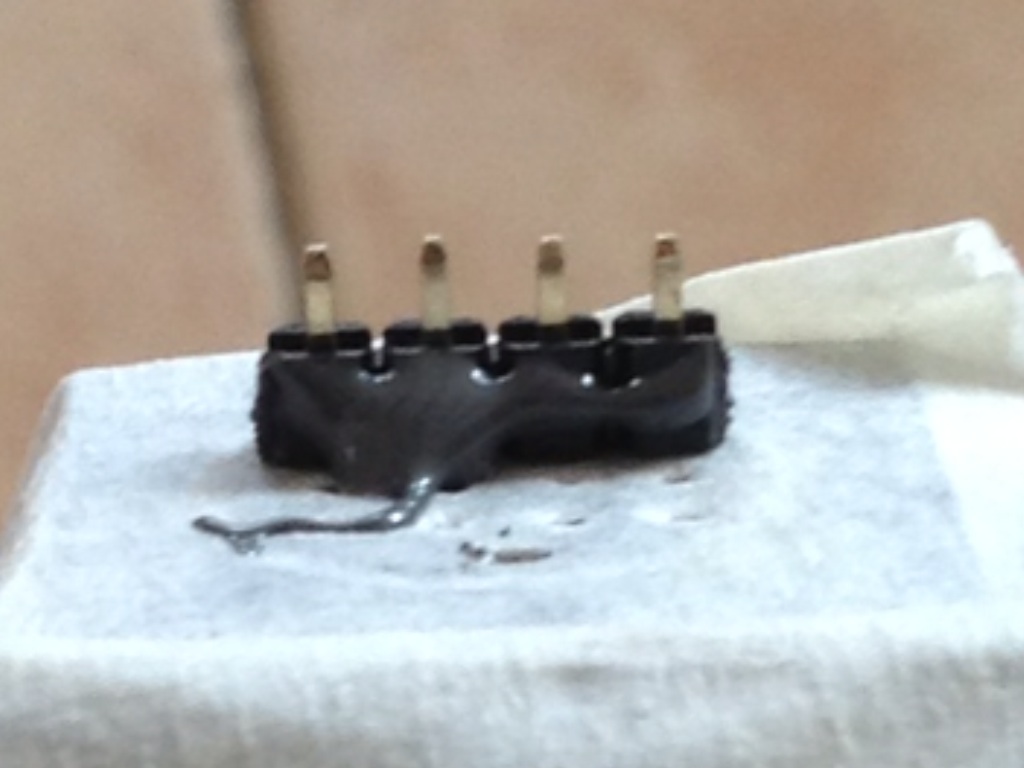

El último pinhead inferior hay que limar uno de sus costados para que calce bien.. Luego rellenamos los costados con epoxy...

Ahora a esperar que el epoxy fragüe y seguimos...

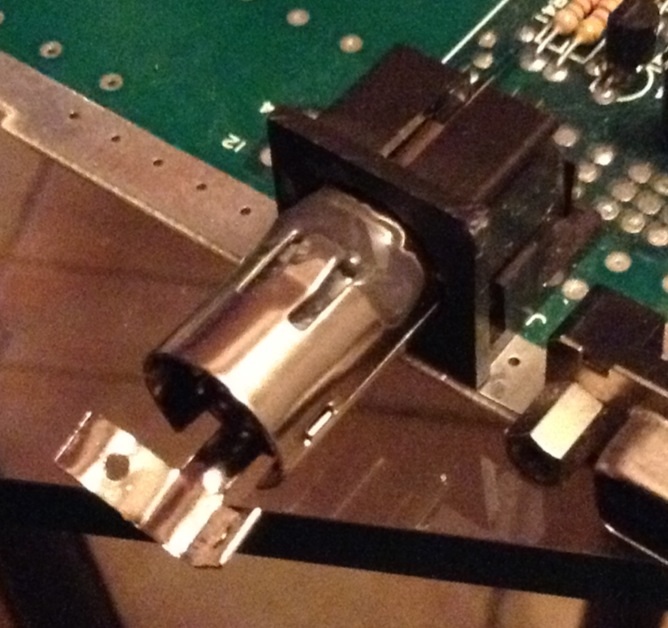

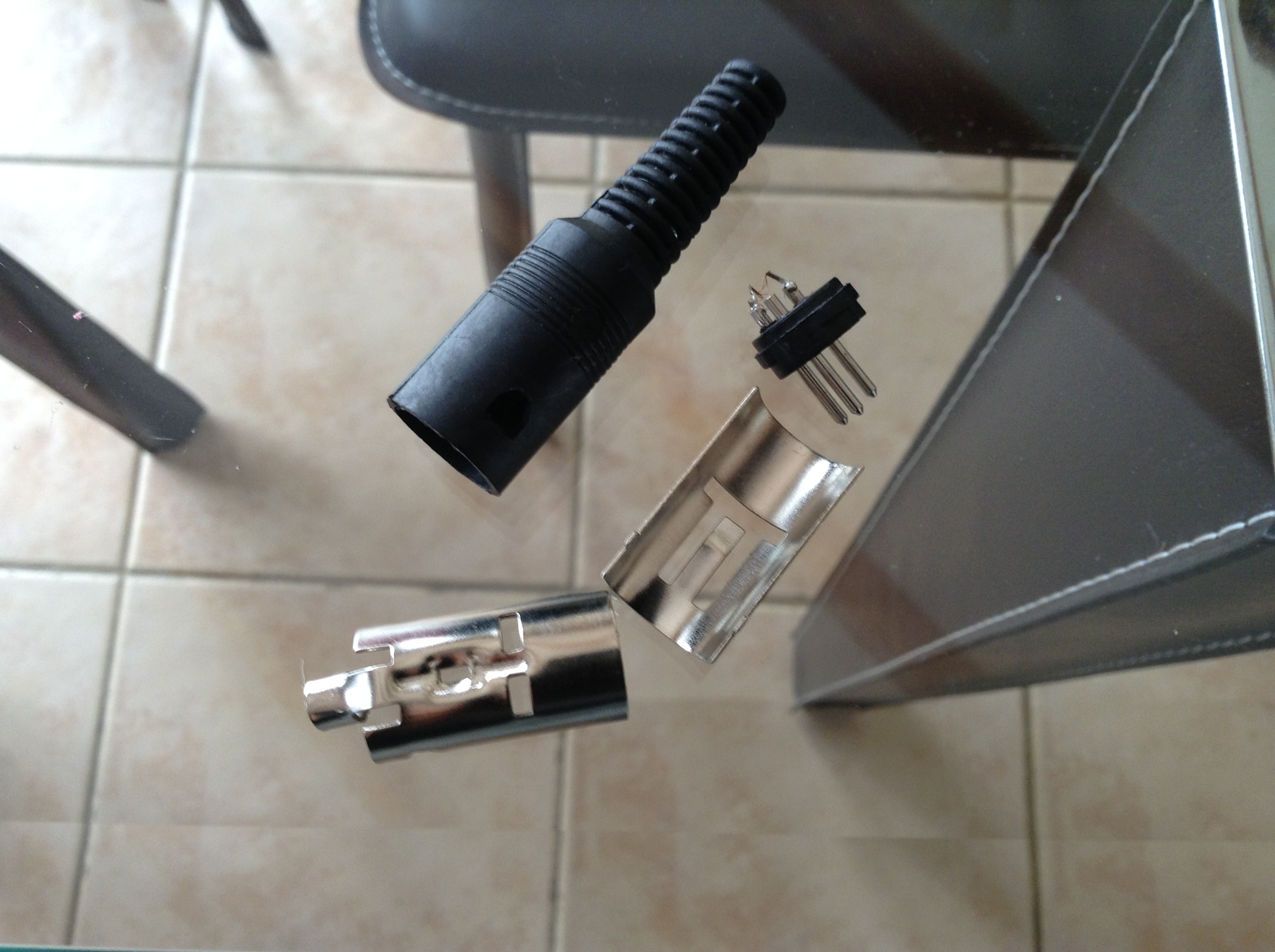

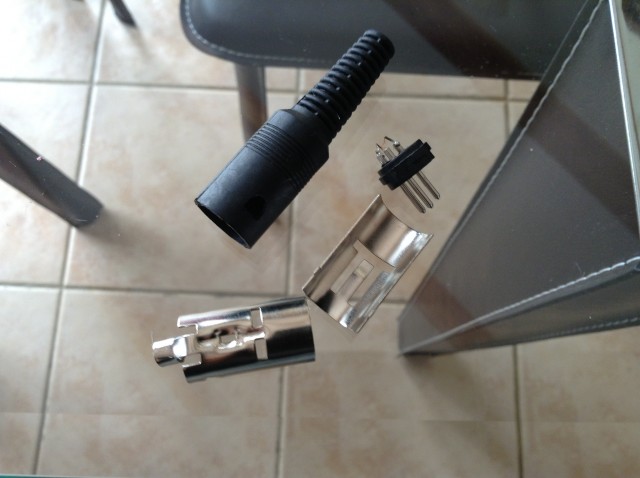

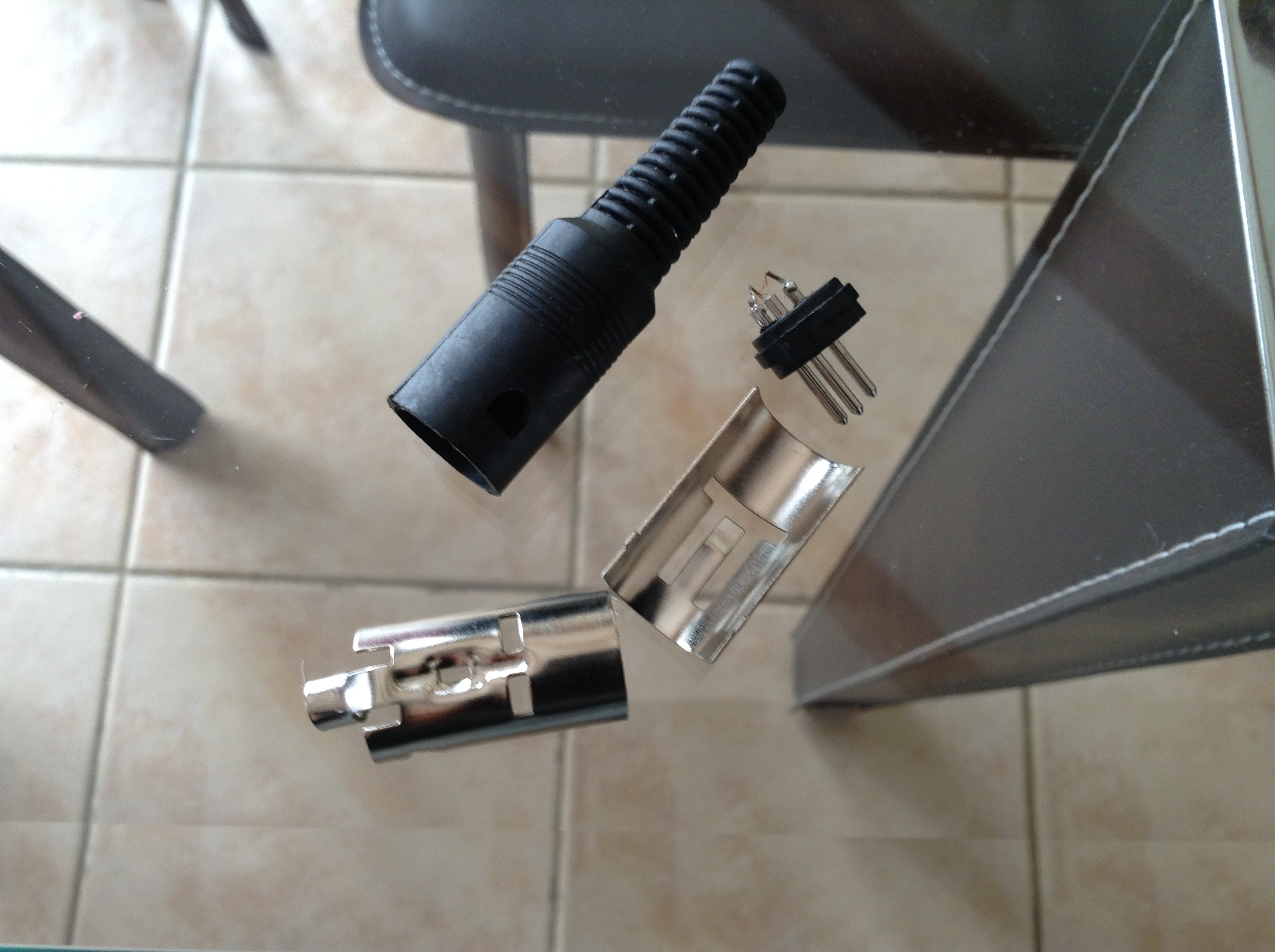

Acá un conector DIN5 que será el donante de la envoltura..
Continuará...

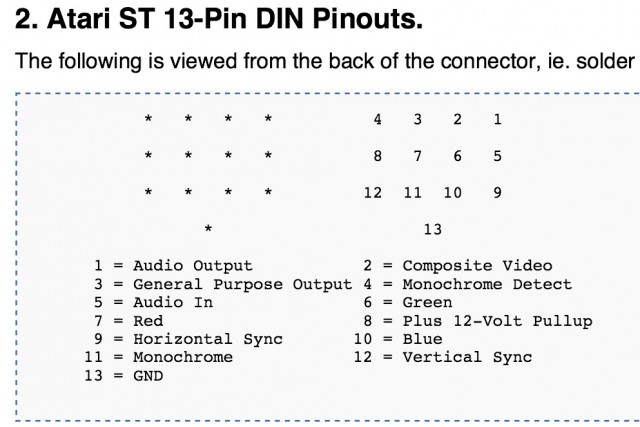

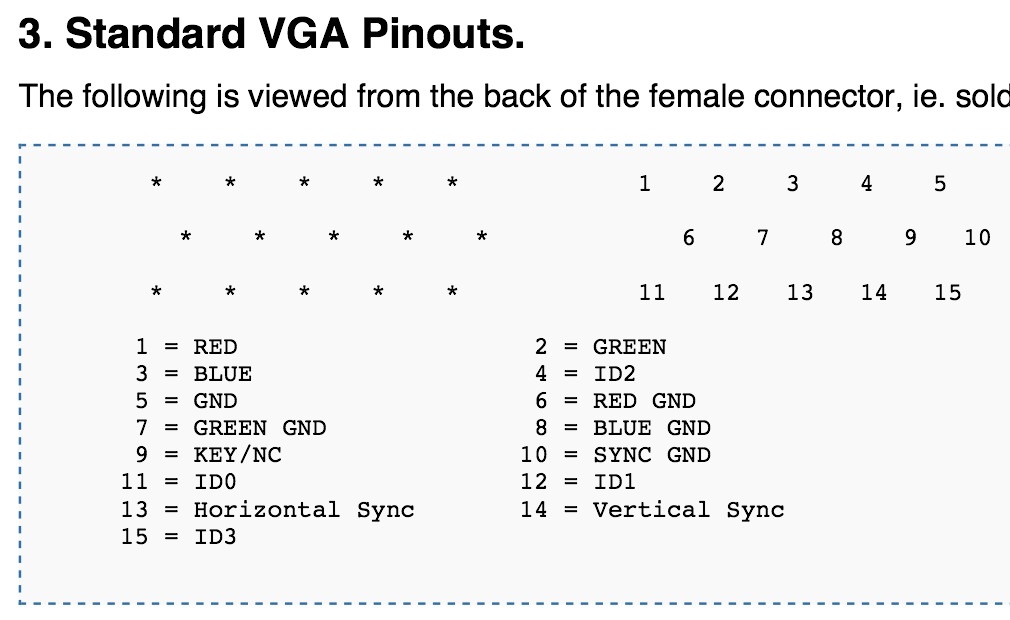

Información técnica de los pinouts DIN13 y VGA a considerar...

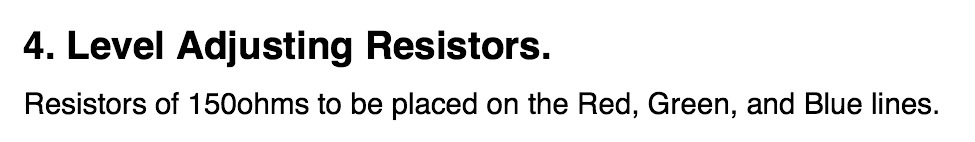

Ajuste de niveles RGB
Equivalencias DIN13 y HD15 (vga)
Y no olvidar puentear las tierras (gnd) del conector HD15
Fuente: http://www.atari-forum.com/wiki/index.p ... Procedures

Avatar de Usuario
xt5
Mensajes: 354
Registrado: Vie Feb 08, 2013 1:56 pm
Contactar:

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por xt5 » Dom Jul 14, 2013 11:14 am

Buena buena!!
Subscrito a este hilo

Avatar de Usuario
renix
Mensajes: 4481
Registrado: Vie Ene 25, 2013 1:39 am

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por renix » Dom Jul 14, 2013 11:43 am

Lo único malo por ahora es que mi pegamento epoxy es muy lento ya que es resistente a altas temperaturas... Plw... 20 horas en quedar como piedra....

Avatar de Usuario
CaReCoiN
Mensajes: 2428
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago
Contactar:

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por CaReCoiN » Dom Jul 14, 2013 12:47 pm

renix escribió:Lo único malo por ahora es que mi pegamento epoxy es muy lento ya que es resistente a altas temperaturas... Plw... 20 horas en quedar como piedra....
Desvrituando un poco... Oye renix, ¿qué tal suena la idea de armar un sitio para dejar estas cosas ahí? Como ahora dispongo de algo de tiempo libre puedo montar algo en Wordpress.

Saludos

Avatar de Usuario
renix
Mensajes: 4481
Registrado: Vie Ene 25, 2013 1:39 am

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por renix » Dom Jul 14, 2013 1:16 pm

Sera necesario.porque retroinvaders no nos quiso referir porque nos falta una pagina web...

Avatar de Usuario
miltonshows
Mensajes: 1320
Registrado: Sab Ene 26, 2013 12:14 pm

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por miltonshows » Dom Jul 14, 2013 3:06 pm

renix escribió:Sera necesario.porque retroinvaders no nos quiso referir porque nos falta una pagina web...
mas lo que me retaron por proponer un sitio 8-) 8-) 8-) 8-) 8-)

Avatar de Usuario
CaReCoiN
Mensajes: 2428
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago
Contactar:

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por CaReCoiN » Dom Jul 14, 2013 3:15 pm

miltonshows escribió:
renix escribió:Sera necesario.porque retroinvaders no nos quiso referir porque nos falta una pagina web...
mas lo que me retaron por proponer un sitio 8-) 8-) 8-) 8-) 8-)
Tengo experiencia en el negocio, o sea :lol:

Avatar de Usuario
renix
Mensajes: 4481
Registrado: Vie Ene 25, 2013 1:39 am

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por renix » Dom Jul 14, 2013 7:36 pm

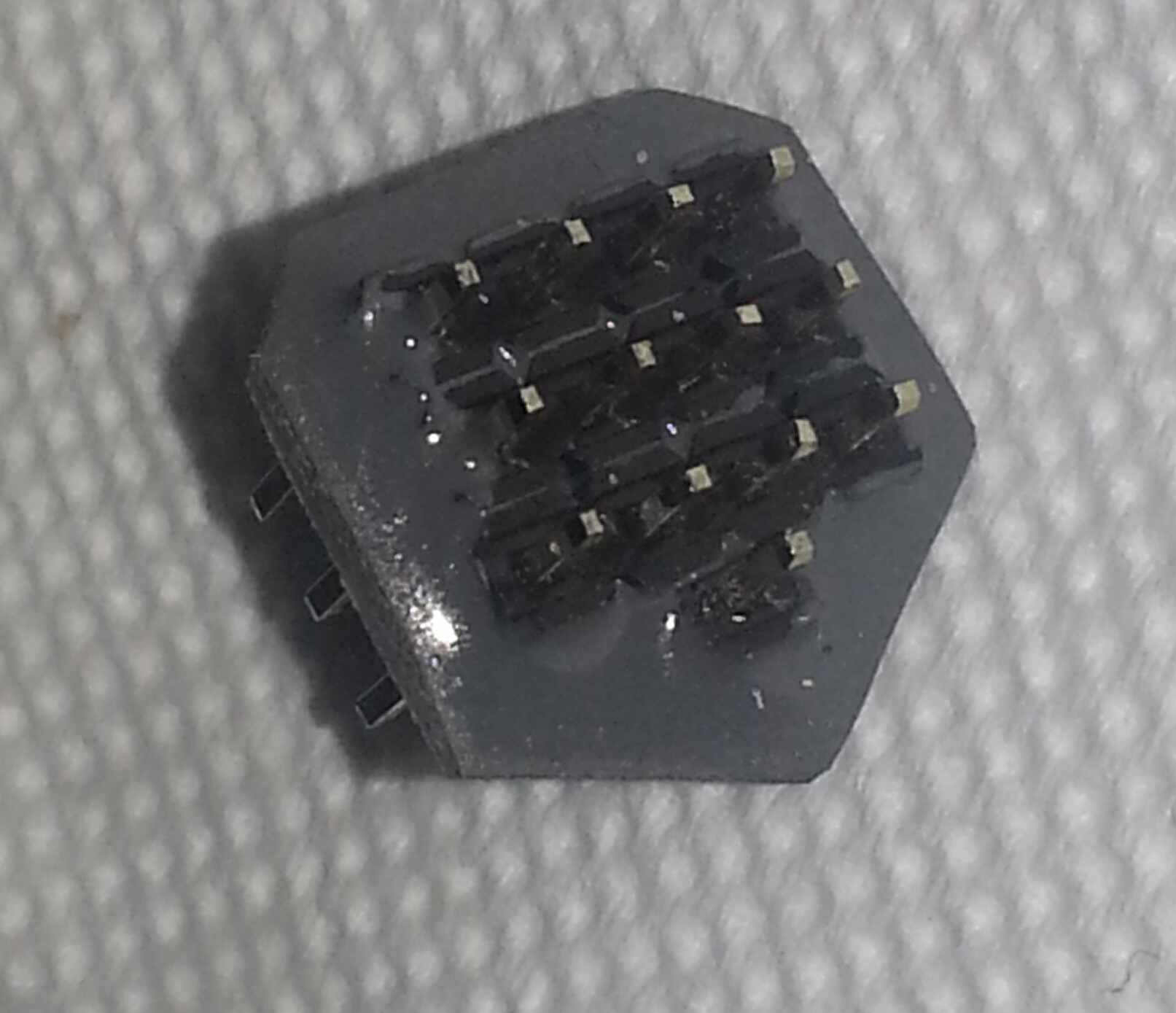

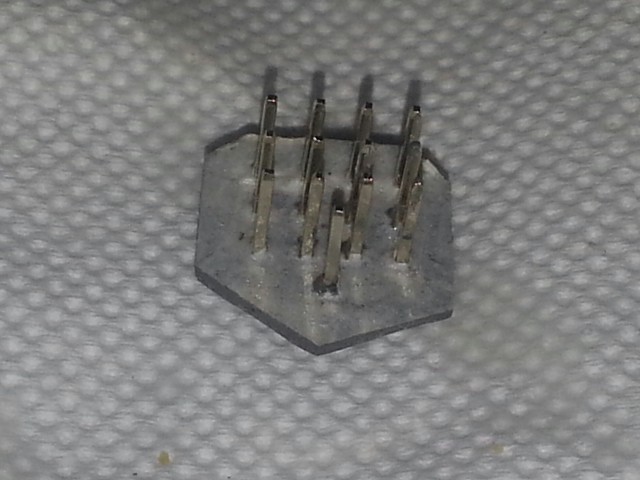

Quedo bueno el molde...

Avatar de Usuario
Yagami
Mensajes: 936
Registrado: Jue May 09, 2013 1:46 pm
Ubicación: Santiago, Chile
Contactar:

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por Yagami » Dom Jul 14, 2013 7:52 pm

Quedó filete!

Avatar de Usuario
renix
Mensajes: 4481
Registrado: Vie Ene 25, 2013 1:39 am

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por renix » Dom Jul 14, 2013 8:44 pm

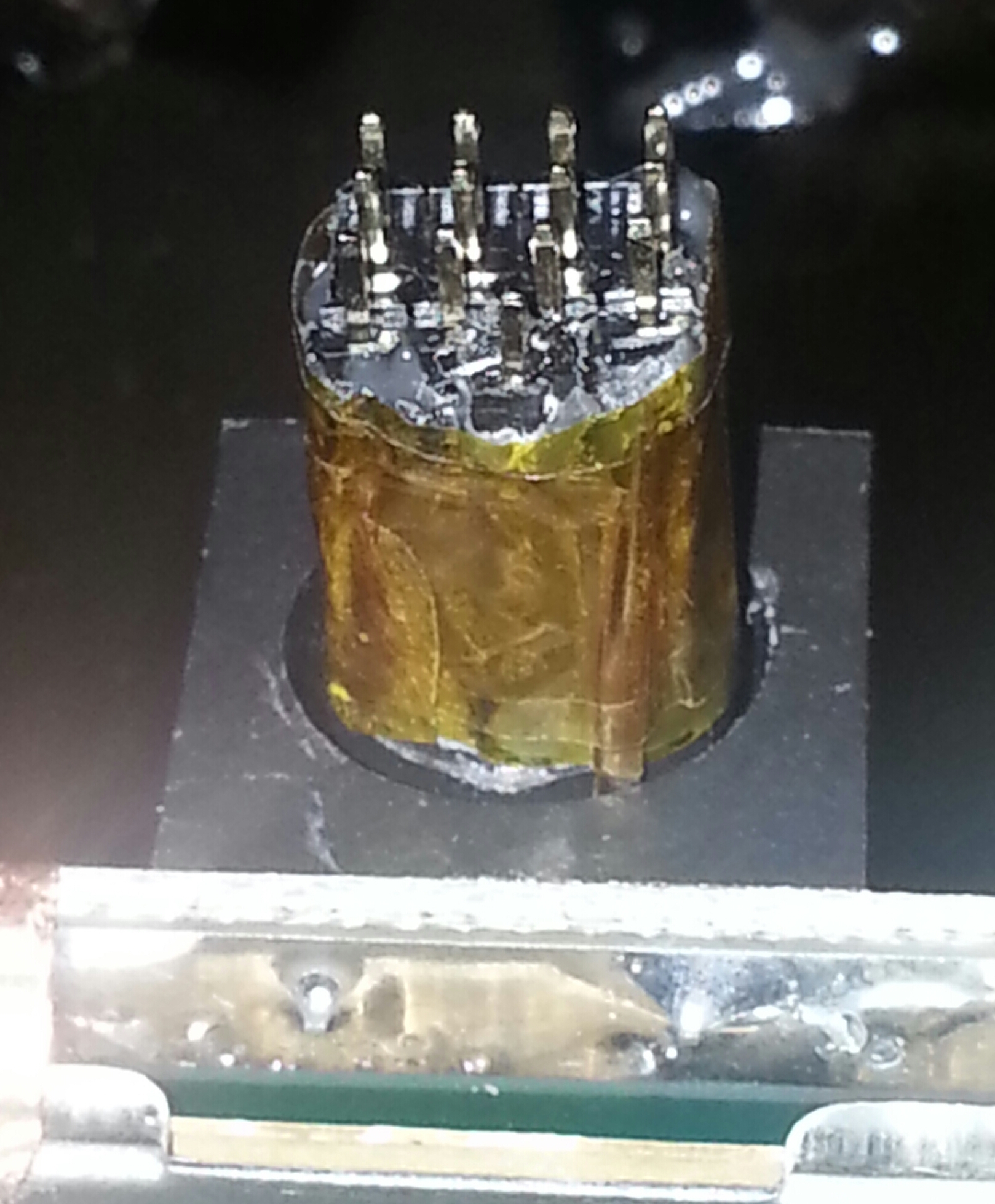

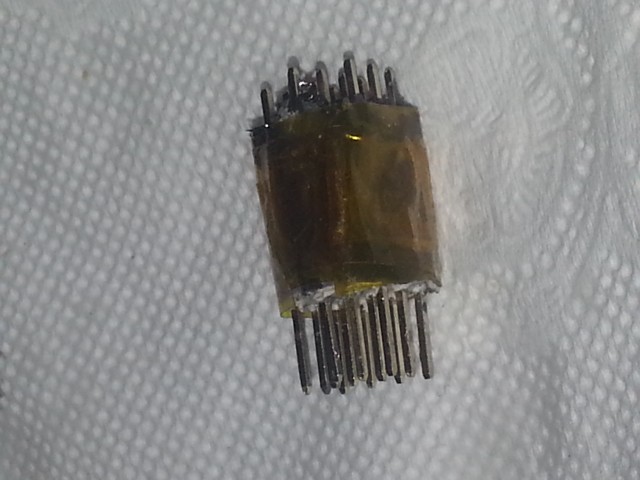

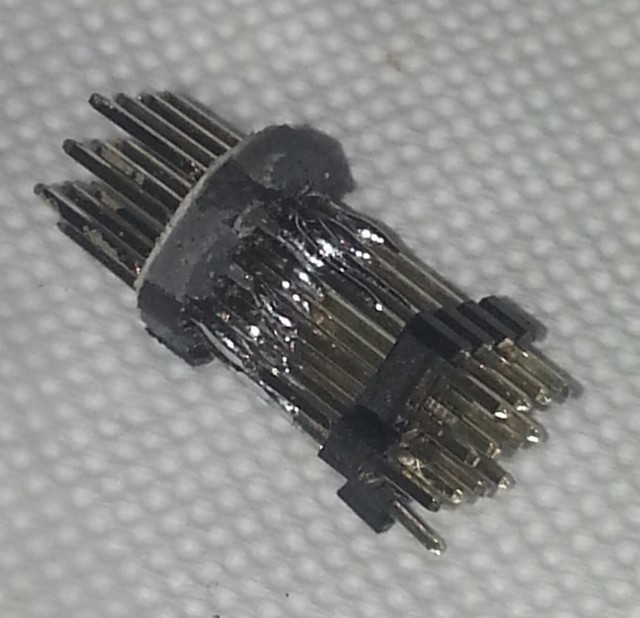

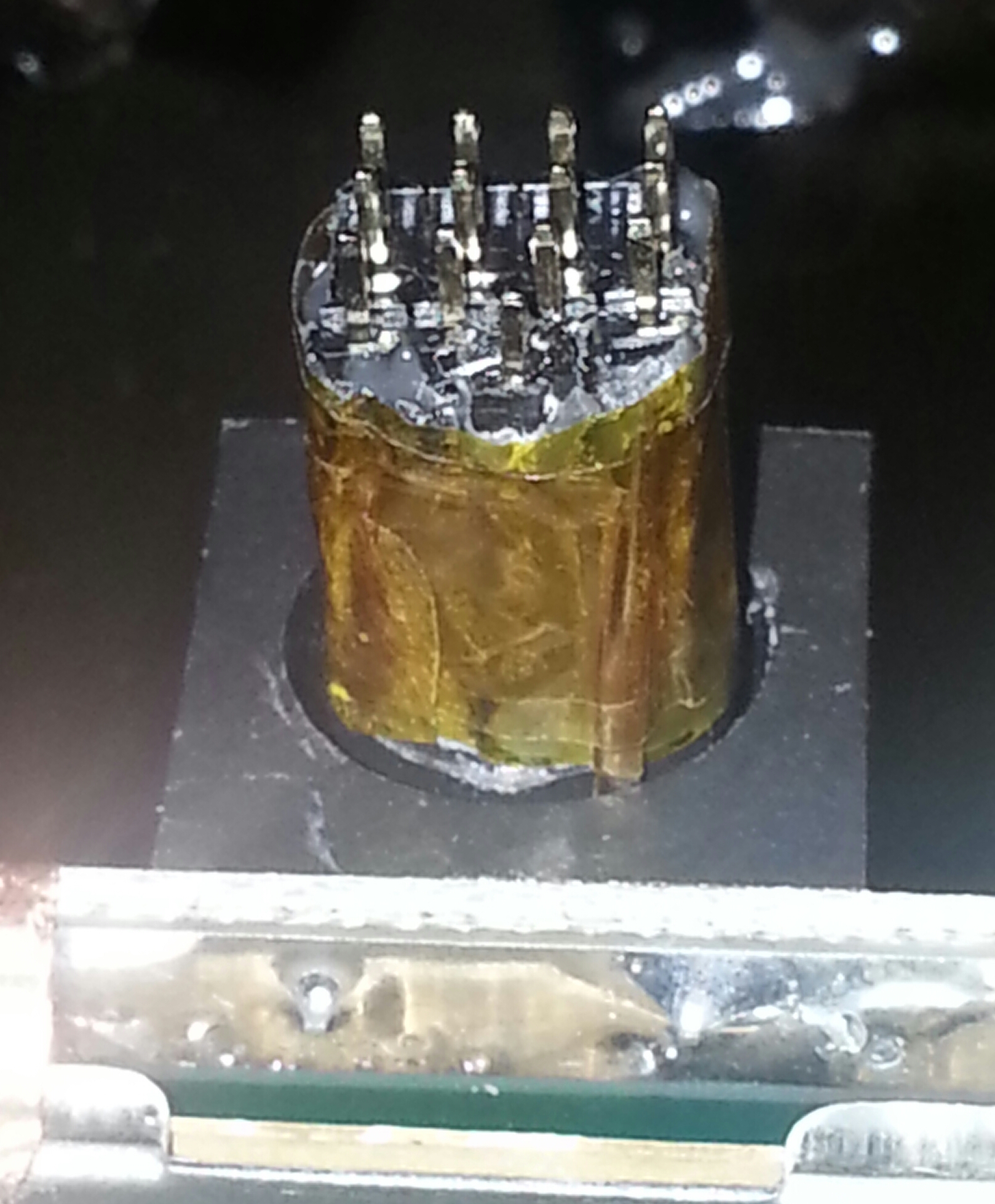

Le agregue otro juego de pinheads soldados para hacer una estructura mas robusta...
Luego rellené con epoxy, esta ve de endurecimiento rapido, y forré con scotch...
Y calza perfecto... no se si ponerle la camisa de metal... voy a pensarlo...
Despues subo mas fotos

Avatar de Usuario
fcatrin
Mensajes: 643
Registrado: Jue Ene 24, 2013 2:19 pm
Ubicación: Quilpué
Contactar:

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por fcatrin » Dom Jul 14, 2013 9:28 pm

Espectacular

Avatar de Usuario
renix
Mensajes: 4481
Registrado: Vie Ene 25, 2013 1:39 am

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por renix » Dom Jul 14, 2013 9:37 pm

Esto no tiene gracia alguna franco.... no tiene firmware... no tiene hardware... tiene epoxy y pinheads.... nada mas... espero.ayude si...

Avatar de Usuario
CaReCoiN
Mensajes: 2428
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago
Contactar:

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por CaReCoiN » Dom Jul 14, 2013 10:10 pm

renix escribió:Le agregue otro juego de pinheads soldados para hacer una estructura mas robusta...
Luego rellené con epoxy, esta ve de endurecimiento rapido, y forré con scotch...
Y calza perfecto... no se si ponerle la camisa de metal... voy a pensarlo...
Despues subo mas fotos
Me gusta cómo va quedando... podrías ponerle las capuchas del DIN-5... sólo para deleite fotográfico.

Avatar de Usuario
renix
Mensajes: 4481
Registrado: Vie Ene 25, 2013 1:39 am

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por renix » Dom Jul 14, 2013 10:20 pm

Oye carecoin... ¿¿¿ tienes mas mouse con bola ??? Idealmente dos iguales...

Nes_milio
Mensajes: 1808
Registrado: Mar Ene 22, 2013 8:37 am

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por Nes_milio » Dom Jul 14, 2013 10:25 pm

renix escribió: no se si ponerle la camisa de metal... voy a pensarlo...
no sea flaite, pongale la capucha al conector!

(te quedó de pelos compadre, felicitaciones... ahhh, y no tendrá firmware ni desarrollo, pero tiene ingenio y una aplicación prolija... eso vale tanto o más que lo otro con lo que lo comparas)

Avatar de Usuario
CaReCoiN
Mensajes: 2428
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago
Contactar:

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por CaReCoiN » Dom Jul 14, 2013 10:39 pm

renix escribió:Oye carecoin... ¿¿¿ tienes mas mouse con bola ??? Idealmente dos iguales...
Sé que tengo uno serial con bola... En la semana si voy al canal de televisión donde estoy colaborando buscaré si hay más.

Saludos!

Avatar de Usuario
Manuelink64
Mensajes: 1152
Registrado: Jue Ene 24, 2013 6:09 pm
Ubicación: Neo Kobe City

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por Manuelink64 » Lun Jul 15, 2013 1:47 am

Este wn es Mcgyver! :o
felicitaciones Renix, el ingenio no solo son circuitos, recuerda que esto es mas un arte (somos artesanos)
Saludos!

Avatar de Usuario
renix
Mensajes: 4481
Registrado: Vie Ene 25, 2013 1:39 am

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por renix » Lun Jul 15, 2013 7:51 am

Me gusta cómo va quedando... podrías ponerle las capuchas del DIN-5... sólo para deleite fotográfico.

Avatar de Usuario
fcatrin
Mensajes: 643
Registrado: Jue Ene 24, 2013 2:19 pm
Ubicación: Quilpué
Contactar:

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por fcatrin » Lun Jul 15, 2013 10:36 am

renix escribió:Esto no tiene gracia alguna franco.... no tiene firmware... no tiene hardware... tiene epoxy y pinheads.... nada mas... espero.ayude si...
Es simple, pero sin eso no se ve nada ;-)

Avatar de Usuario
renix
Mensajes: 4481
Registrado: Vie Ene 25, 2013 1:39 am

Re: [ATARI] Como fabricar conector de monitor de Atari ST DI

Mensaje por renix » Lun Jul 15, 2013 6:46 pm

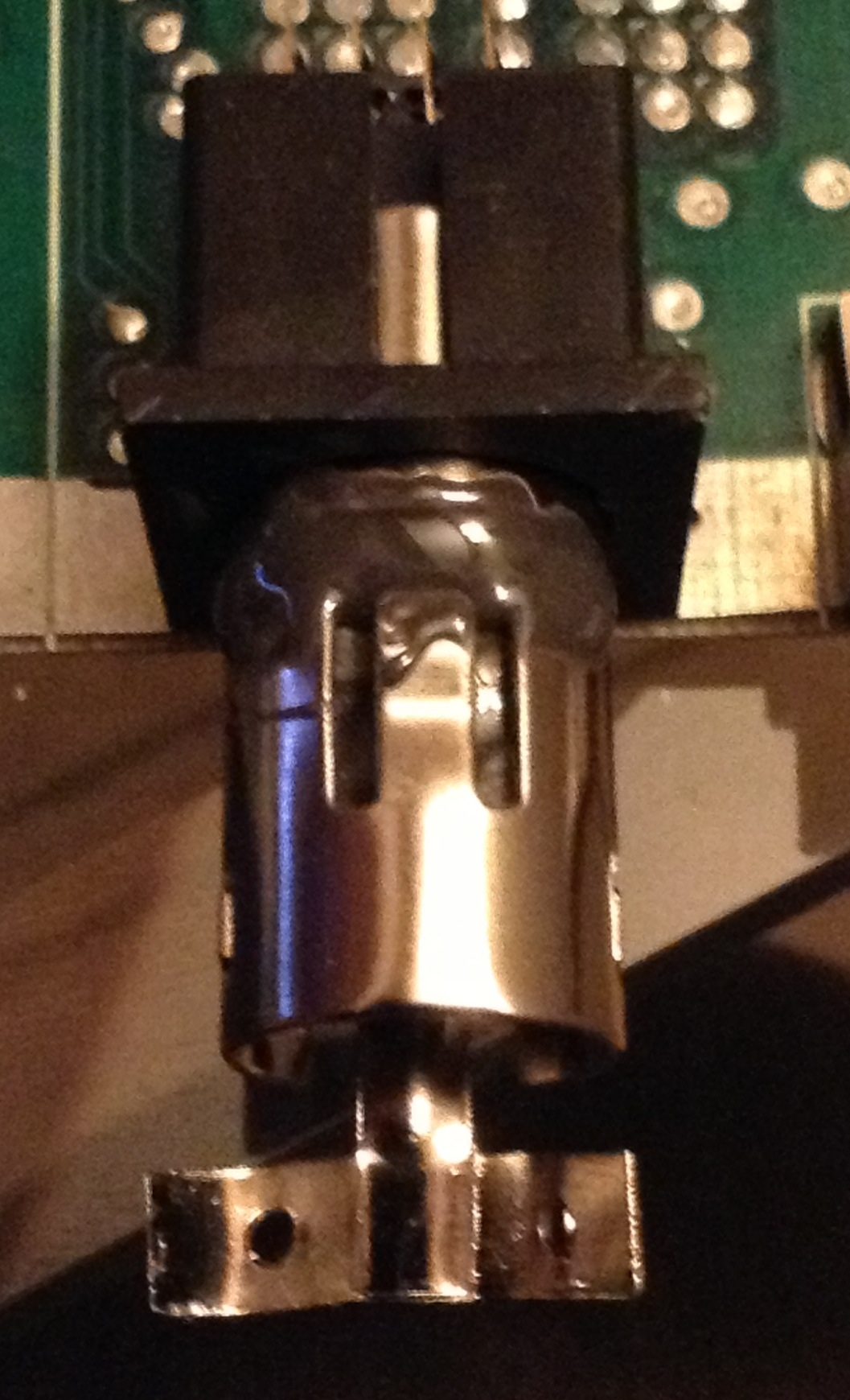

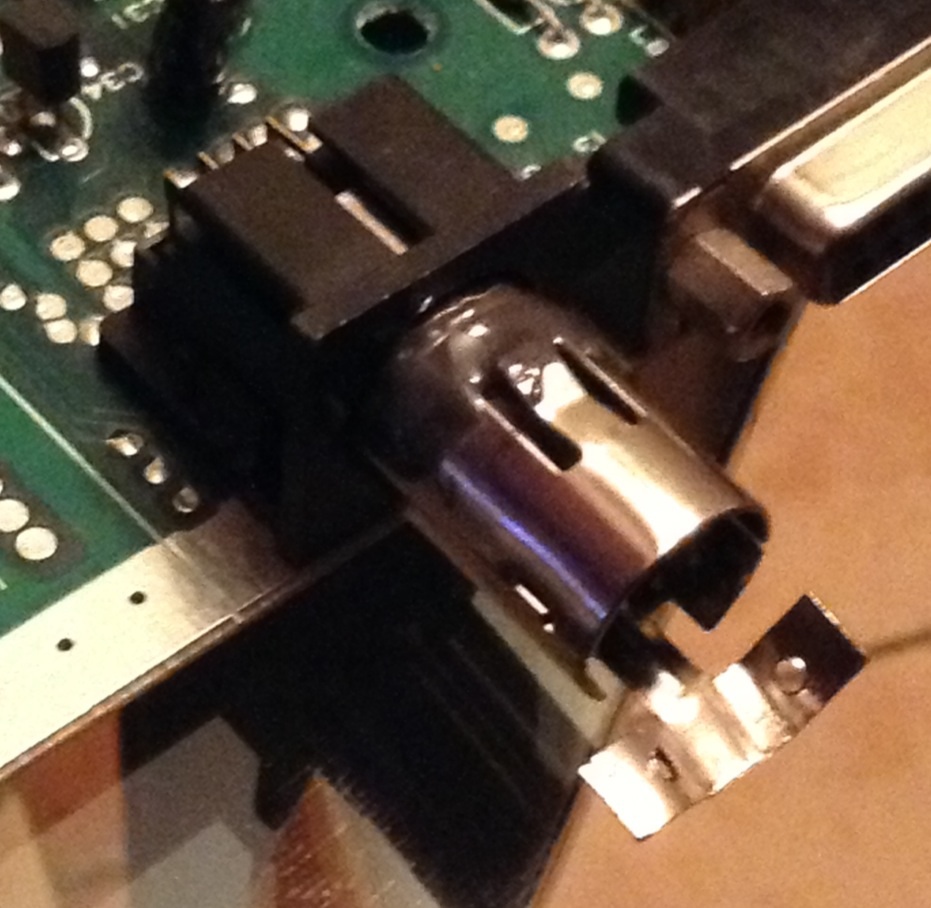

Pegando la mitad de la camisa al cuerpo con pines...
