[Atmel] Adaptador para grabar micros AVR SMD (superficiales)

Notapor renix » Mié Dic 17, 2014 10:07 pm

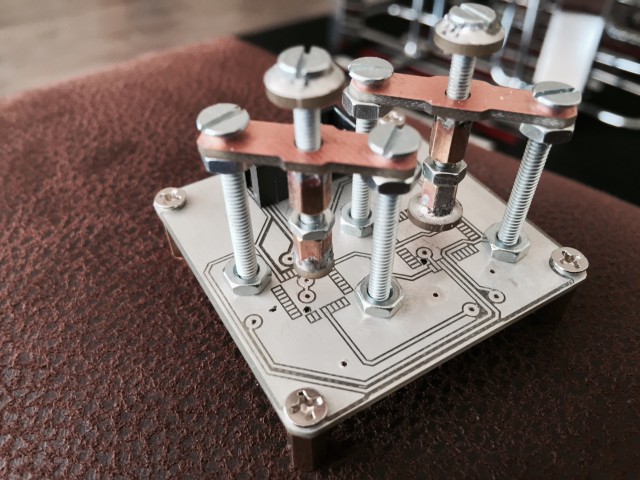

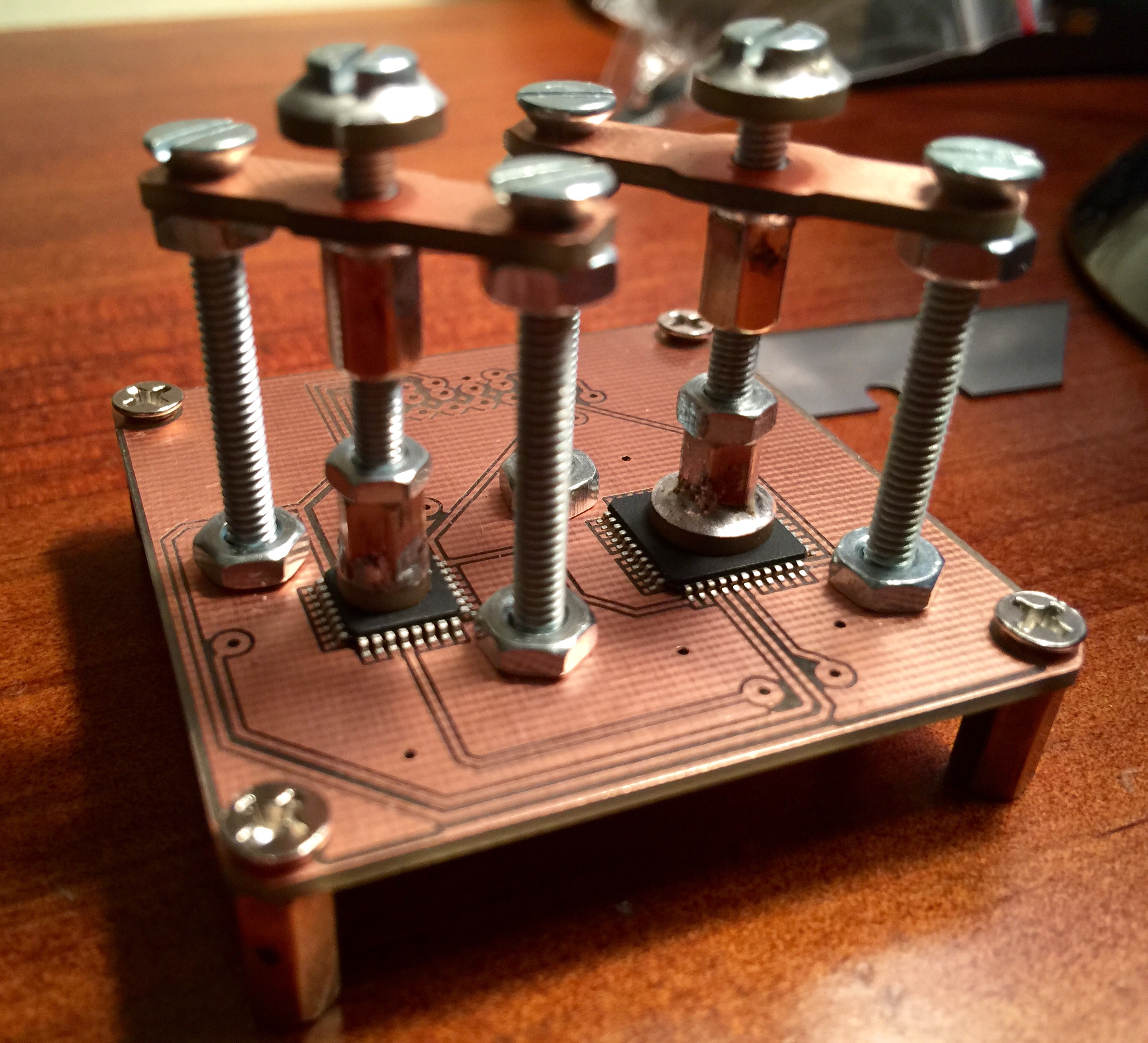

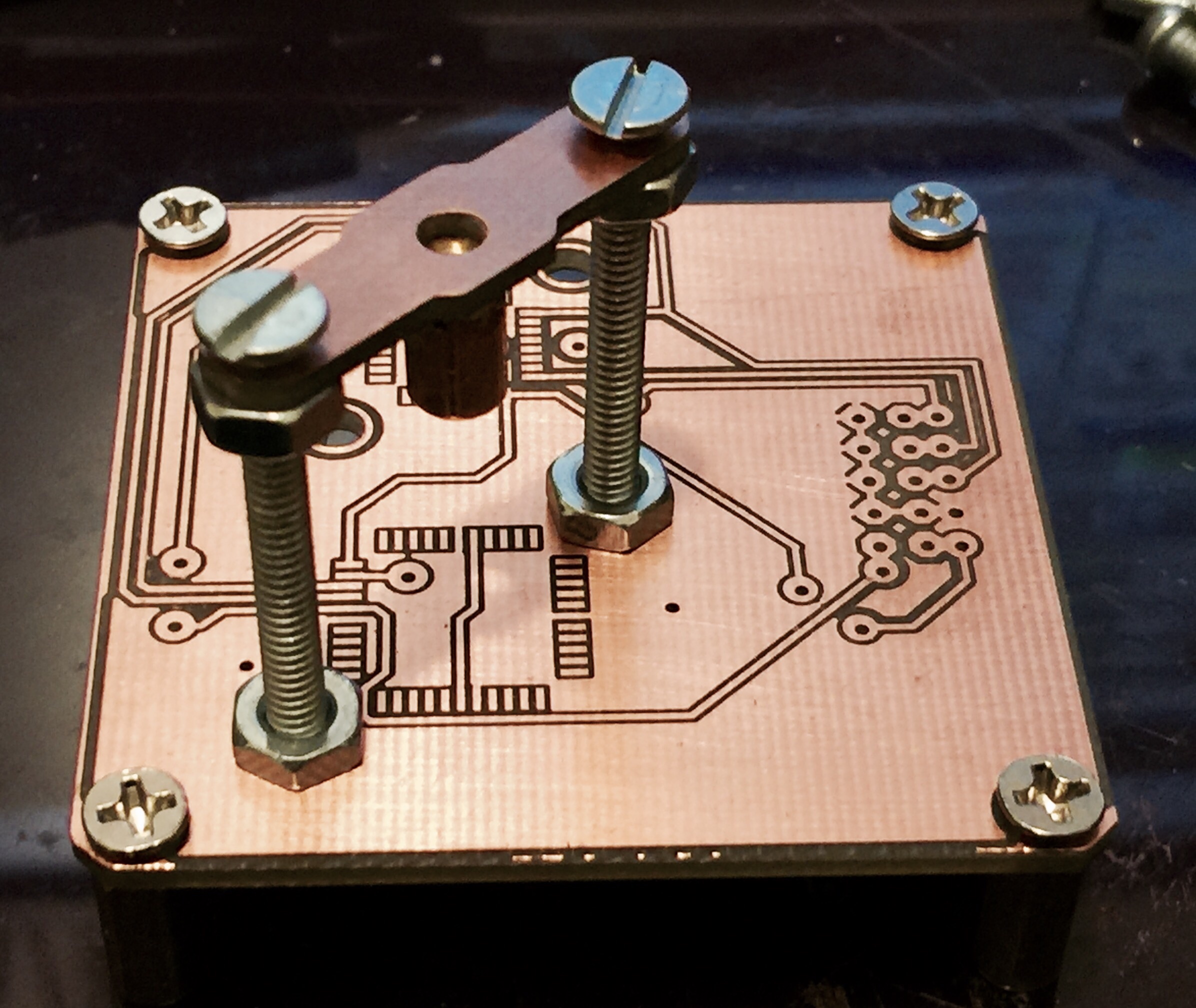

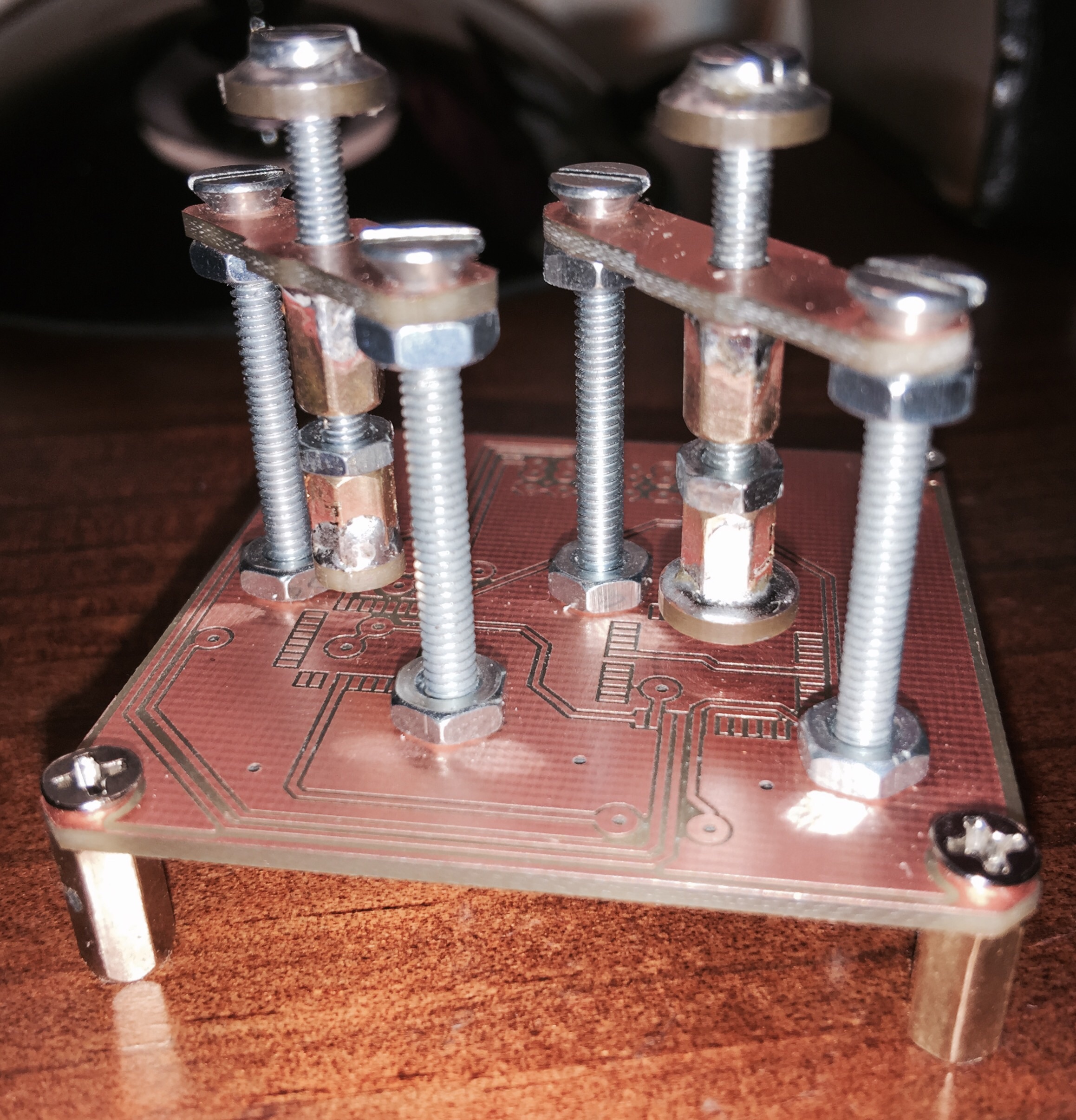

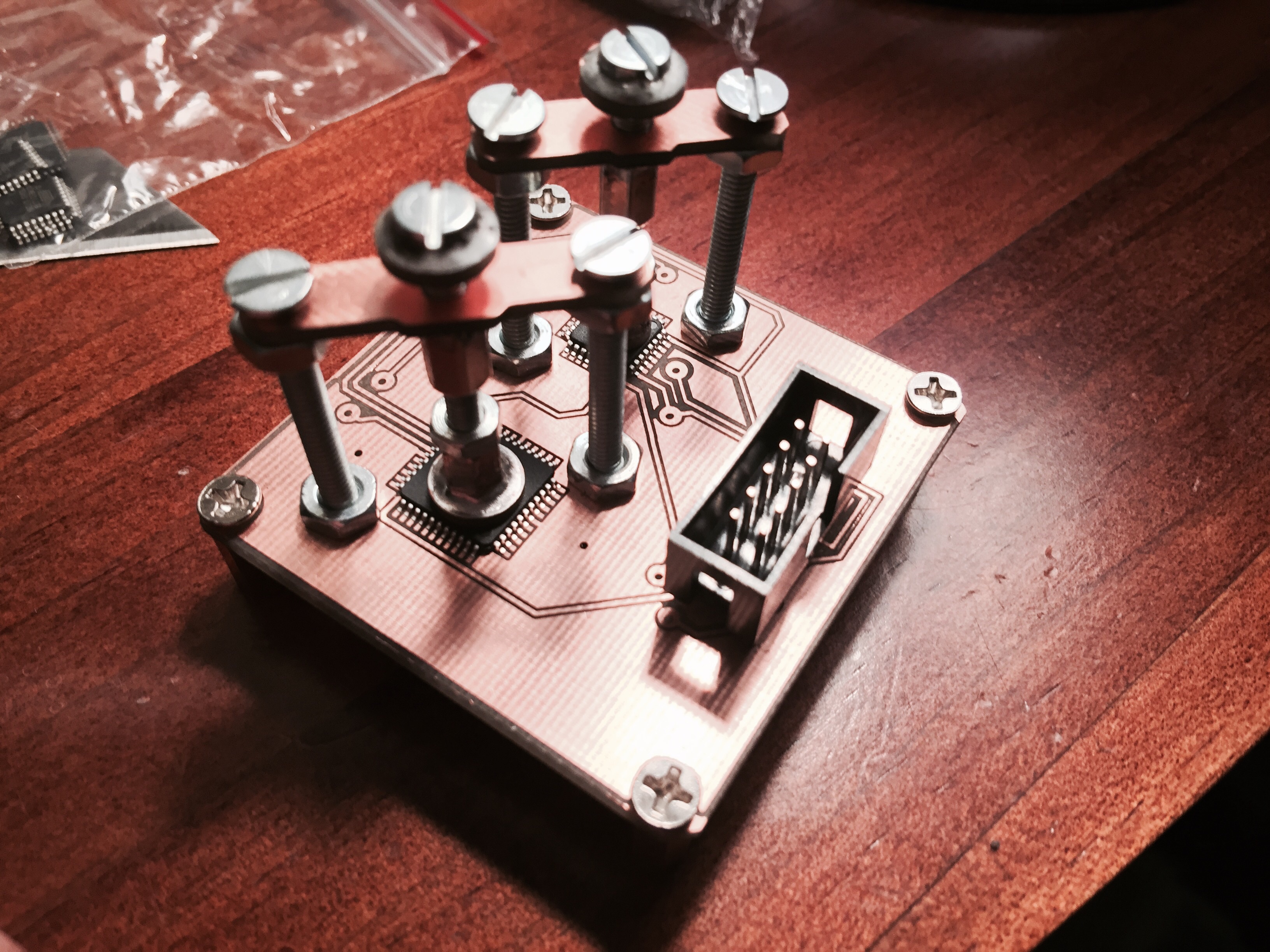

Este es un proyectito que realicé antes de ayer, frente a la necesidad de grabar un micro avr de tecnologia superficial en el Adaptor XUM-1541 para Commodore, el cual carece de los contactos para grabar el Chip una vez soldado, es un gadget muy simple pero muy muy útil.. Solo pondré fotos...














Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor toledo » Mié Dic 17, 2014 11:03 pm

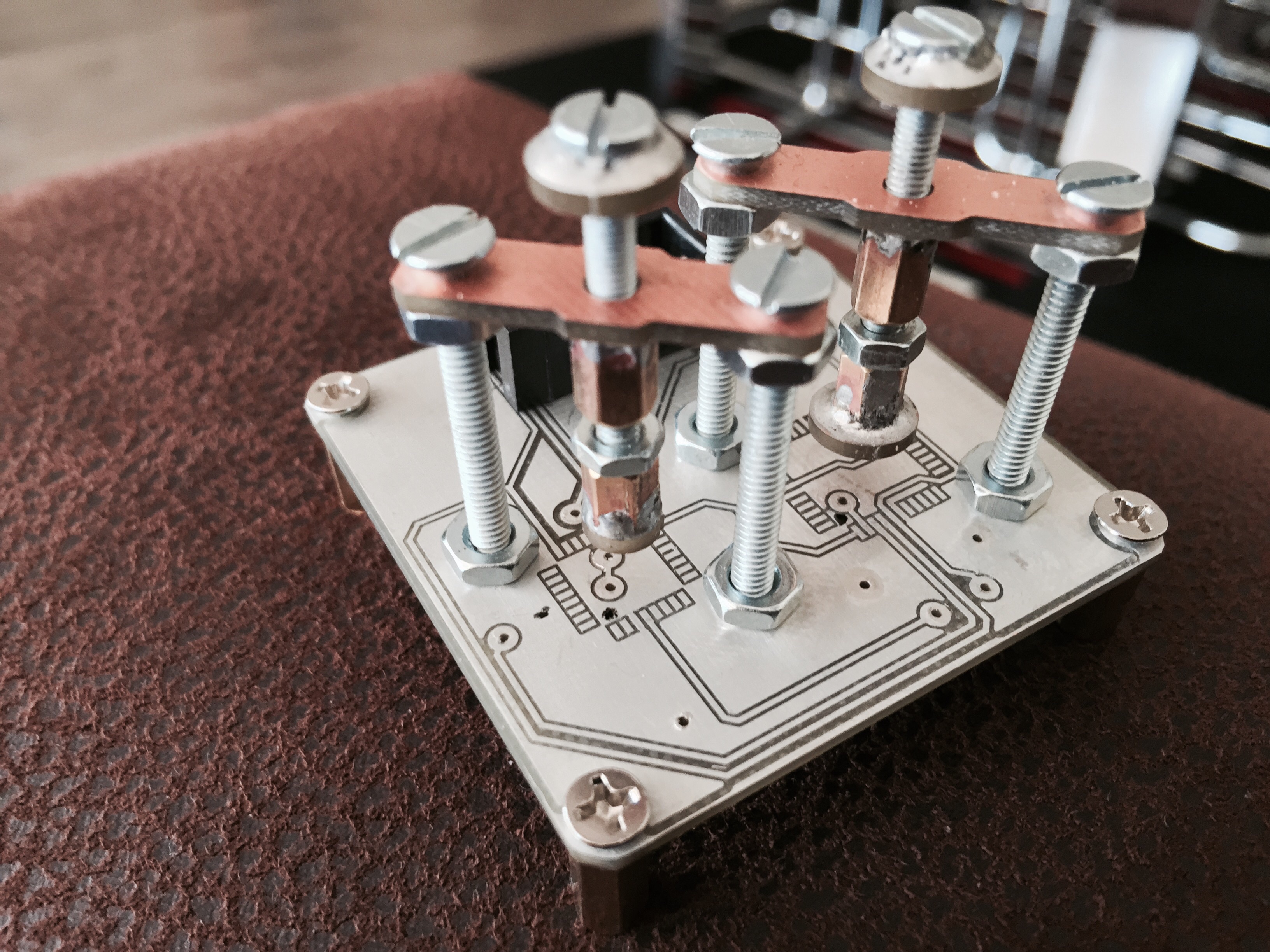

estan bonitos los disipadores, pero no son muy grandes?

Spoiler: MOSTRAR
buena la idea para grabar smd sin soldar en una placa, pero no sera mejor poner un poco de soldadura en la placa para que no quede alguna patita al aire?
Avatar de Usuario
toledo

Mensajes: 904
Registrado: Mié Feb 06, 2013 9:19 am
Ubicación: Santiago

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor renix » Mié Dic 17, 2014 11:42 pm

Jajjajja

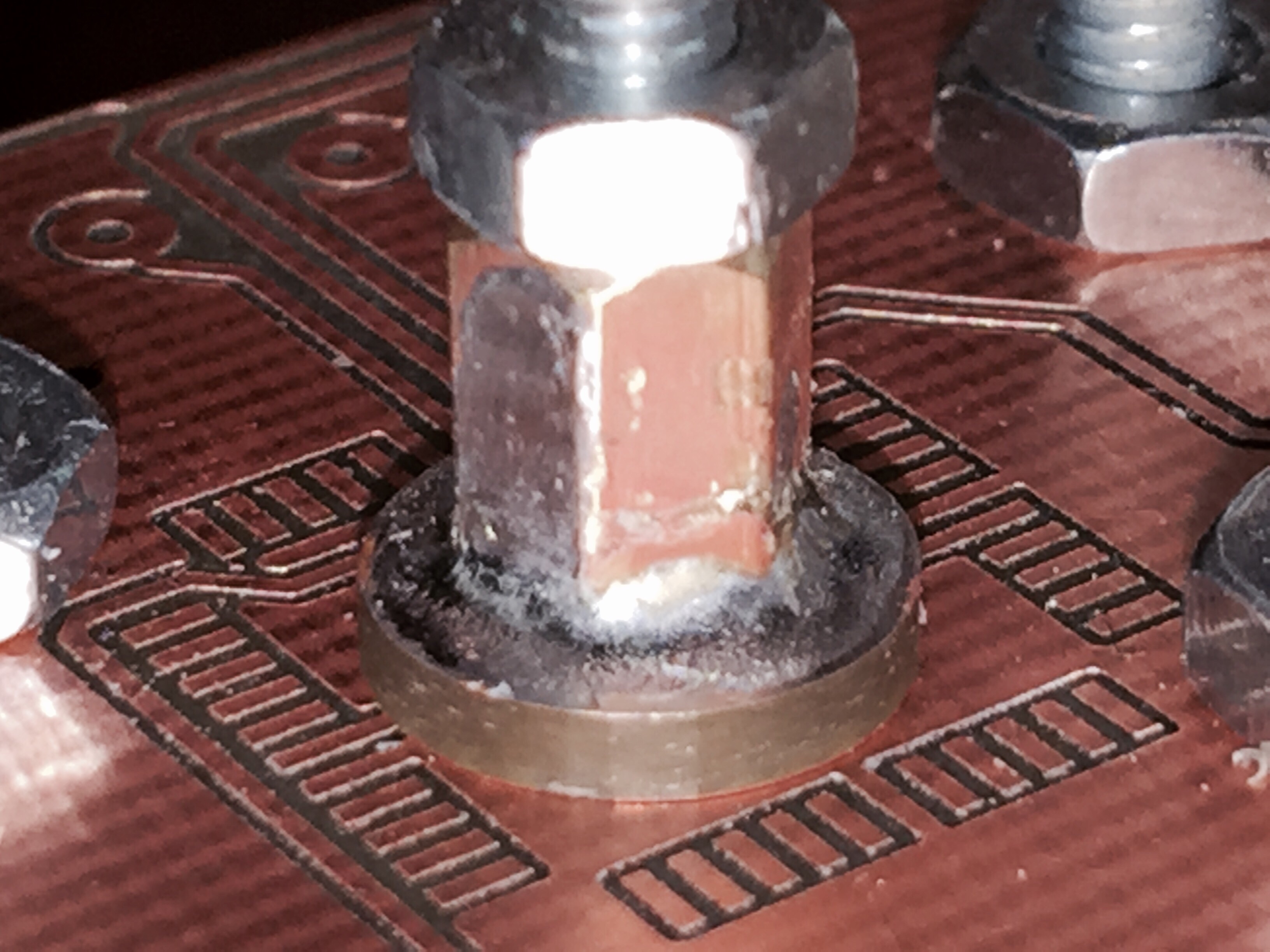

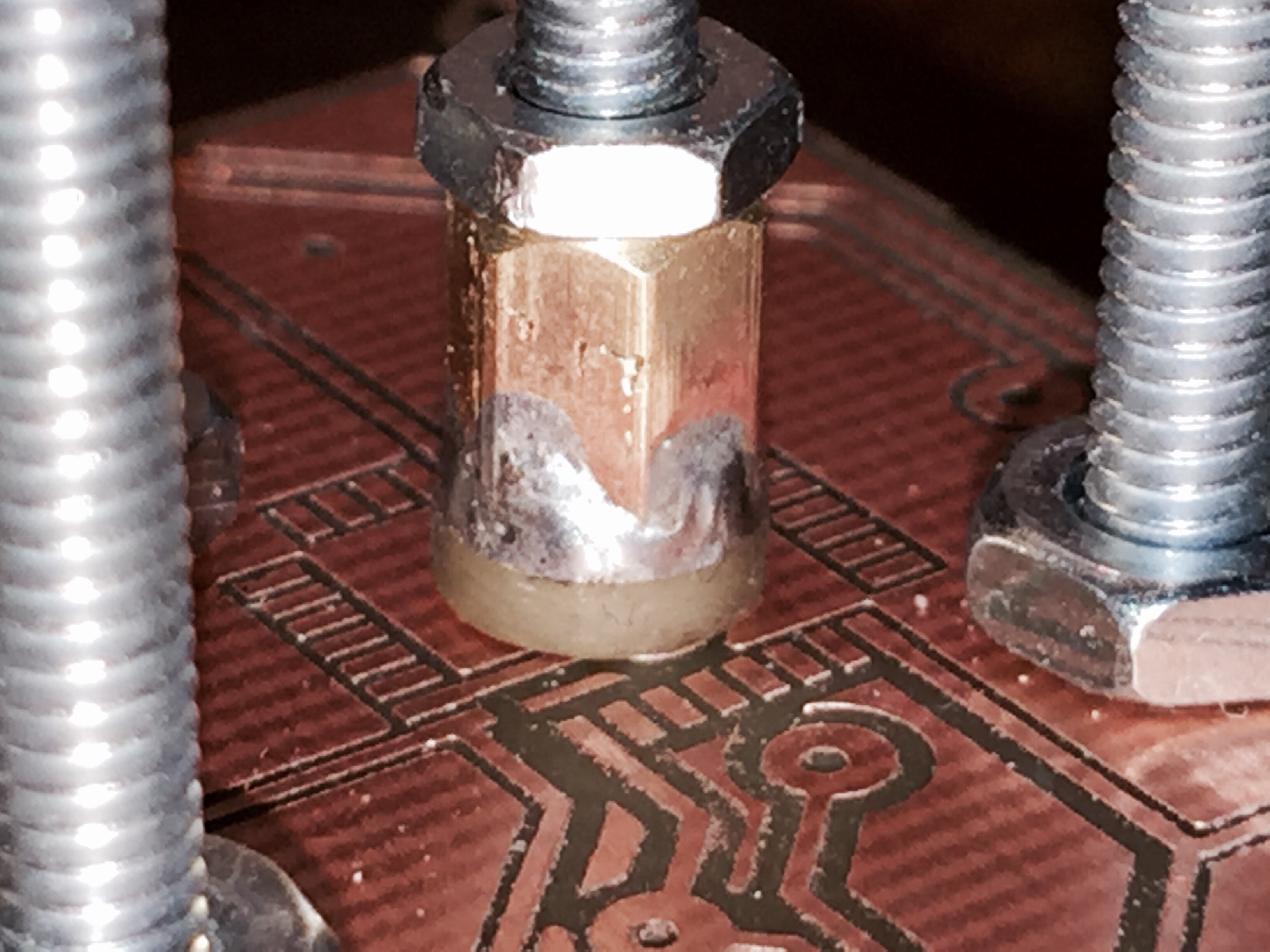

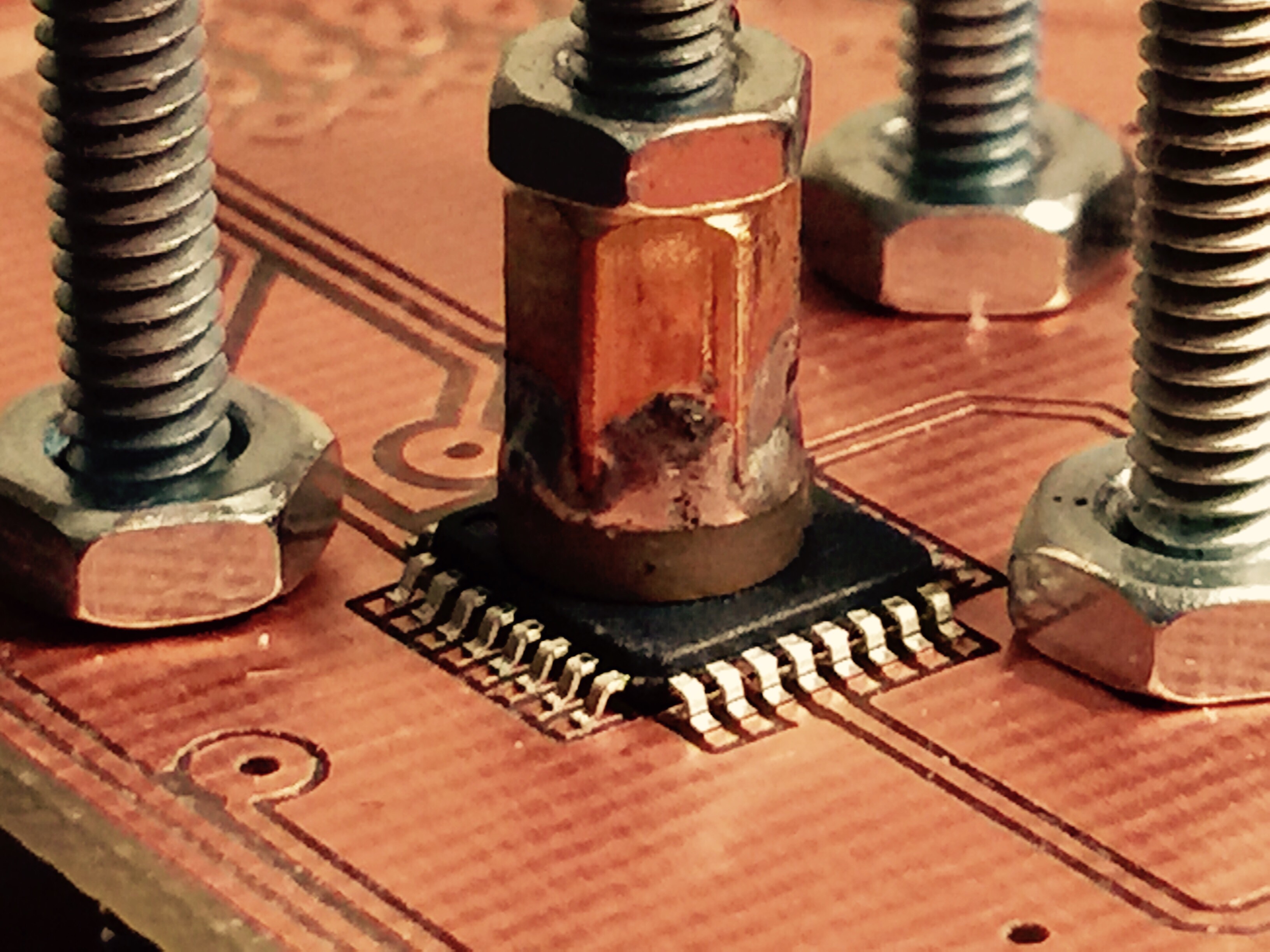

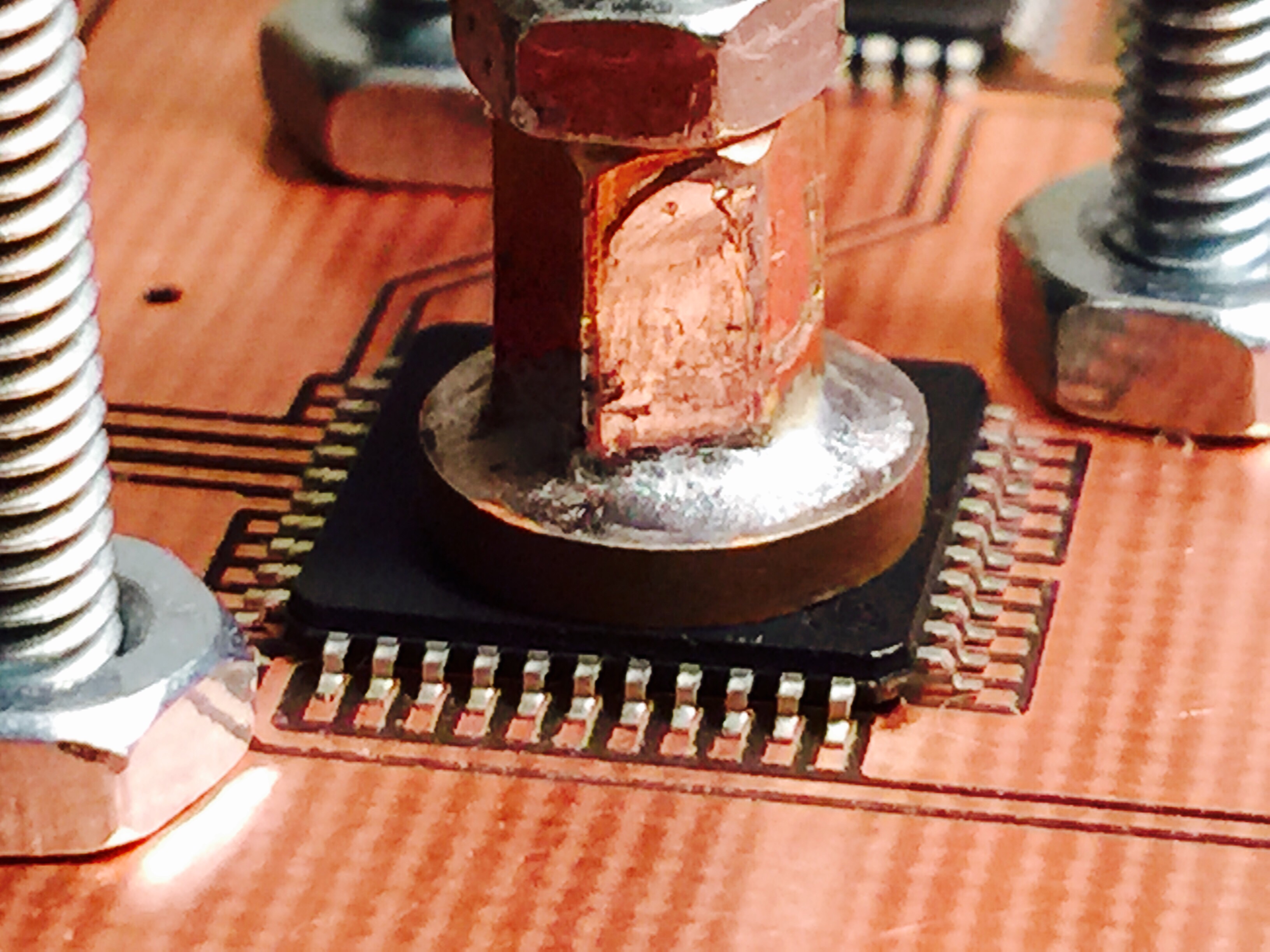

Si lo pensé pero no queda ninguna pata en el aire al presionar dado el ángulo de las patitas, que no es de 180 grados sino como de 190... Y se aplana al bajar la mini prensa..
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor renix » Jue Dic 18, 2014 12:04 am

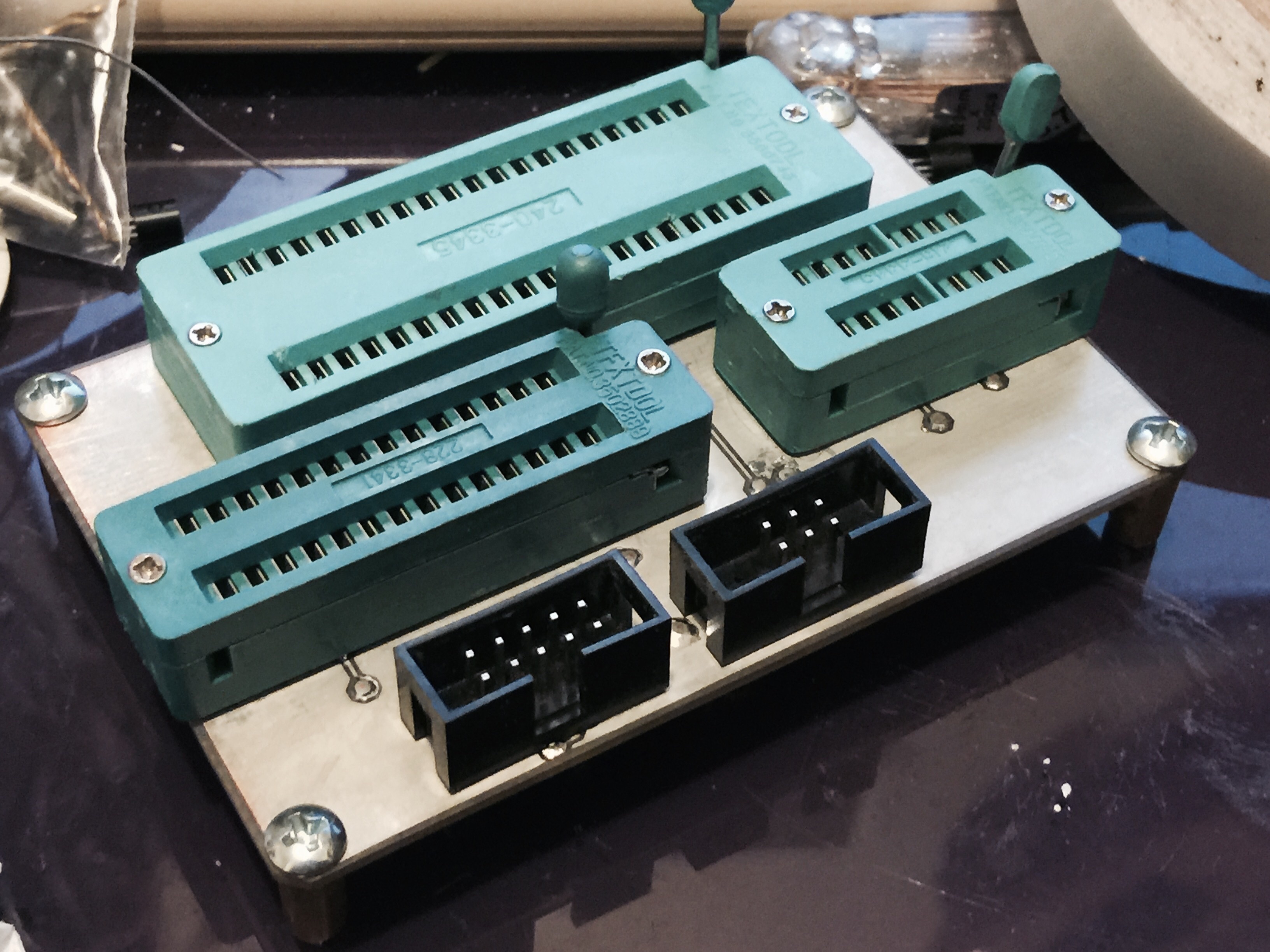

Este proyecto es el equivalente SMD a este adaptador DIP para grabar micros AVR que hice la semana pasada...

Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor toledo » Jue Dic 18, 2014 12:08 am

Con que pegaste las cabezas de los tornillos?

Epoxy?
Avatar de Usuario
toledo

Mensajes: 904
Registrado: Mié Feb 06, 2013 9:19 am
Ubicación: Santiago

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor renix » Jue Dic 18, 2014 1:12 am

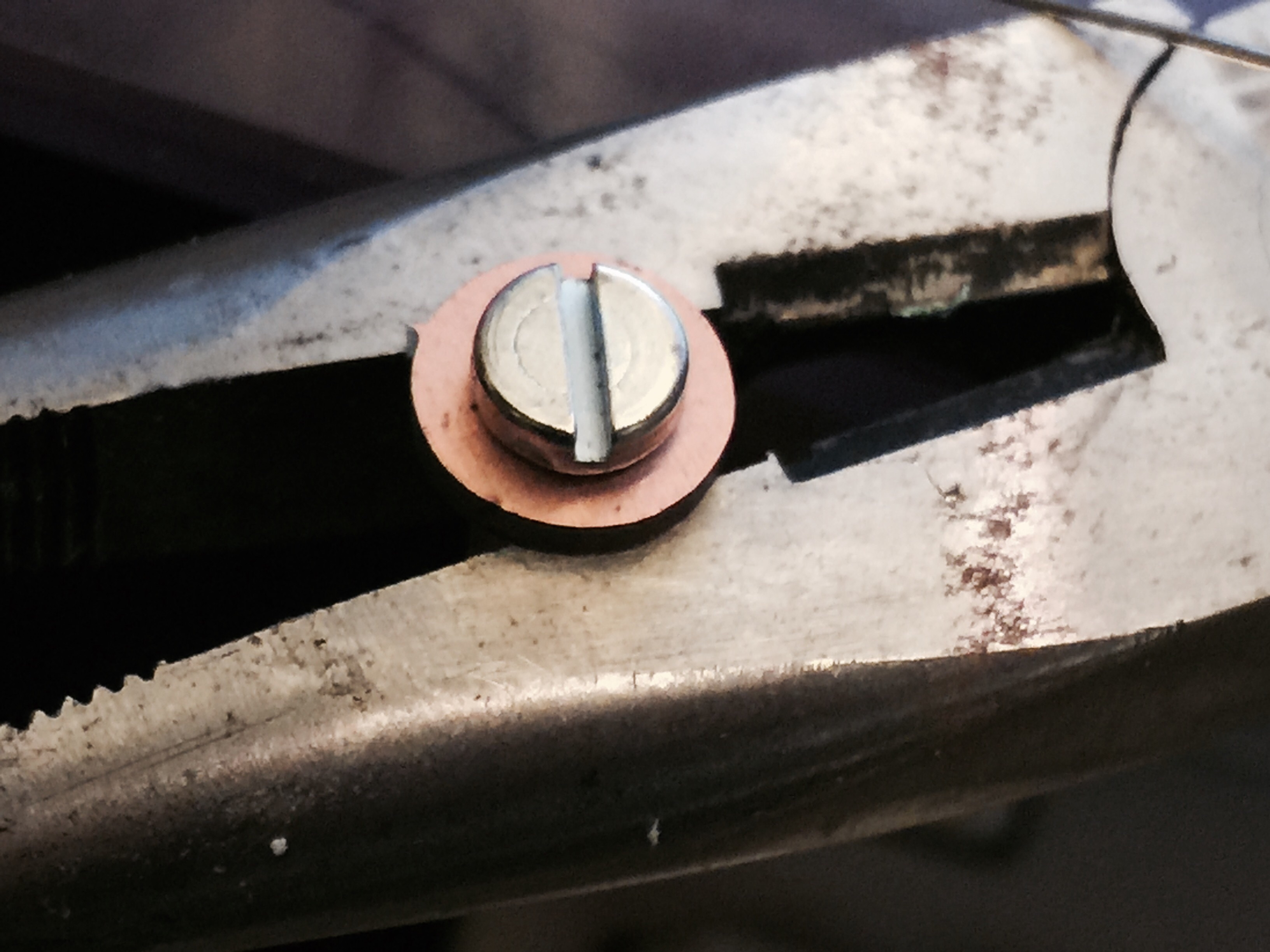

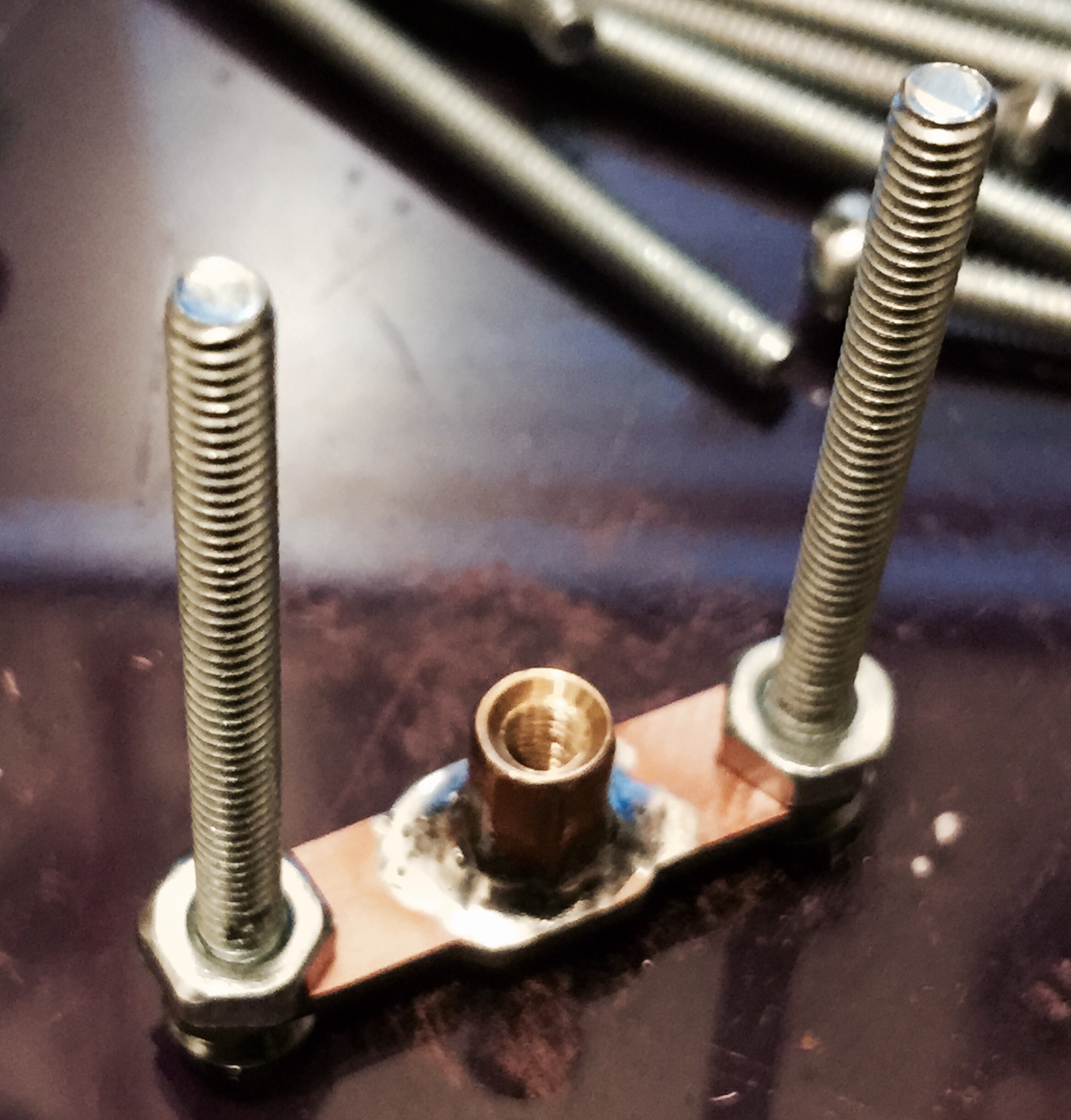

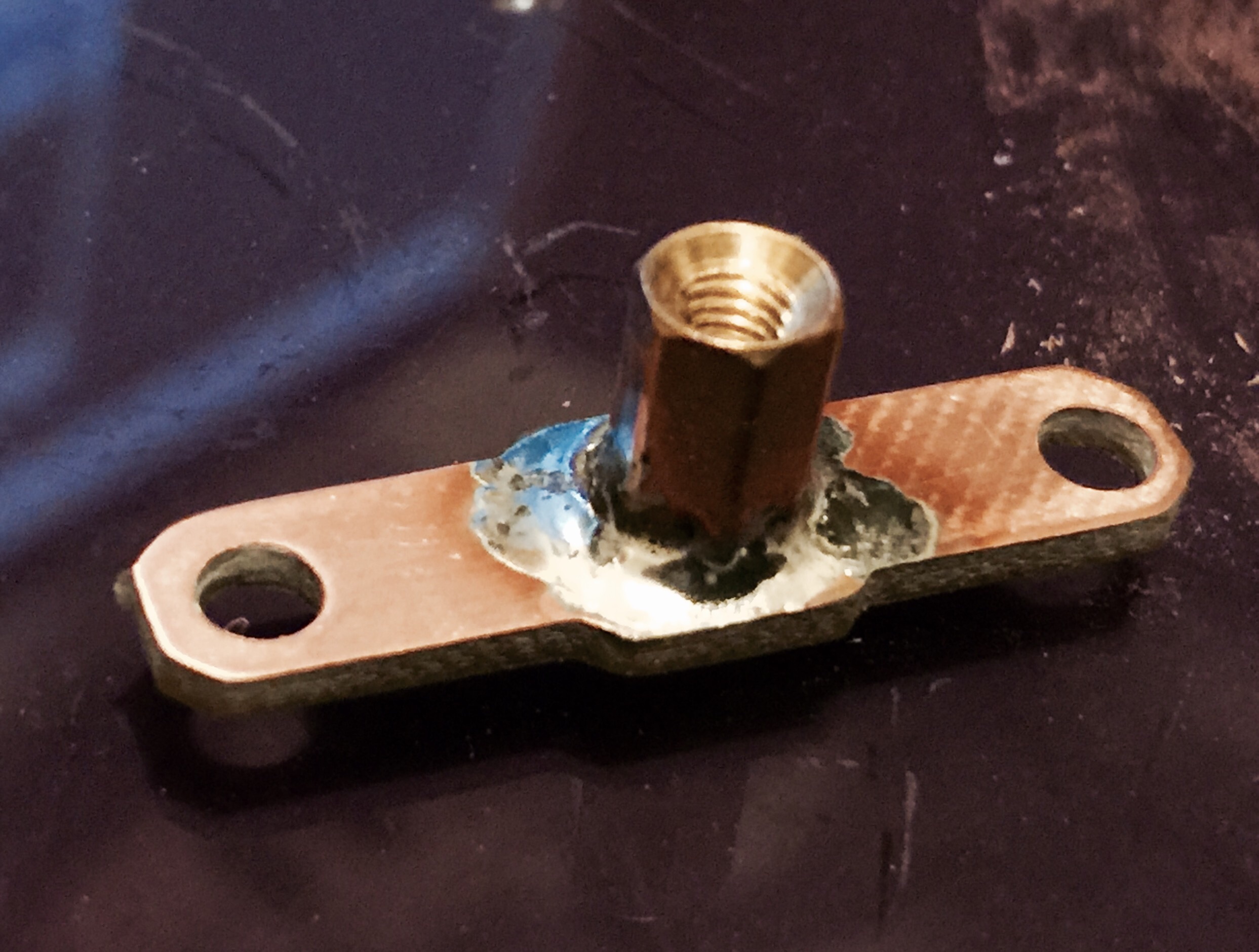

A las cabezas de los tornillos les soldé un circulo de pcb para
Poder atornillar mas facil...

Imagen
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor vitoco » Jue Dic 18, 2014 8:01 am

Mis comentarios y observaciones:

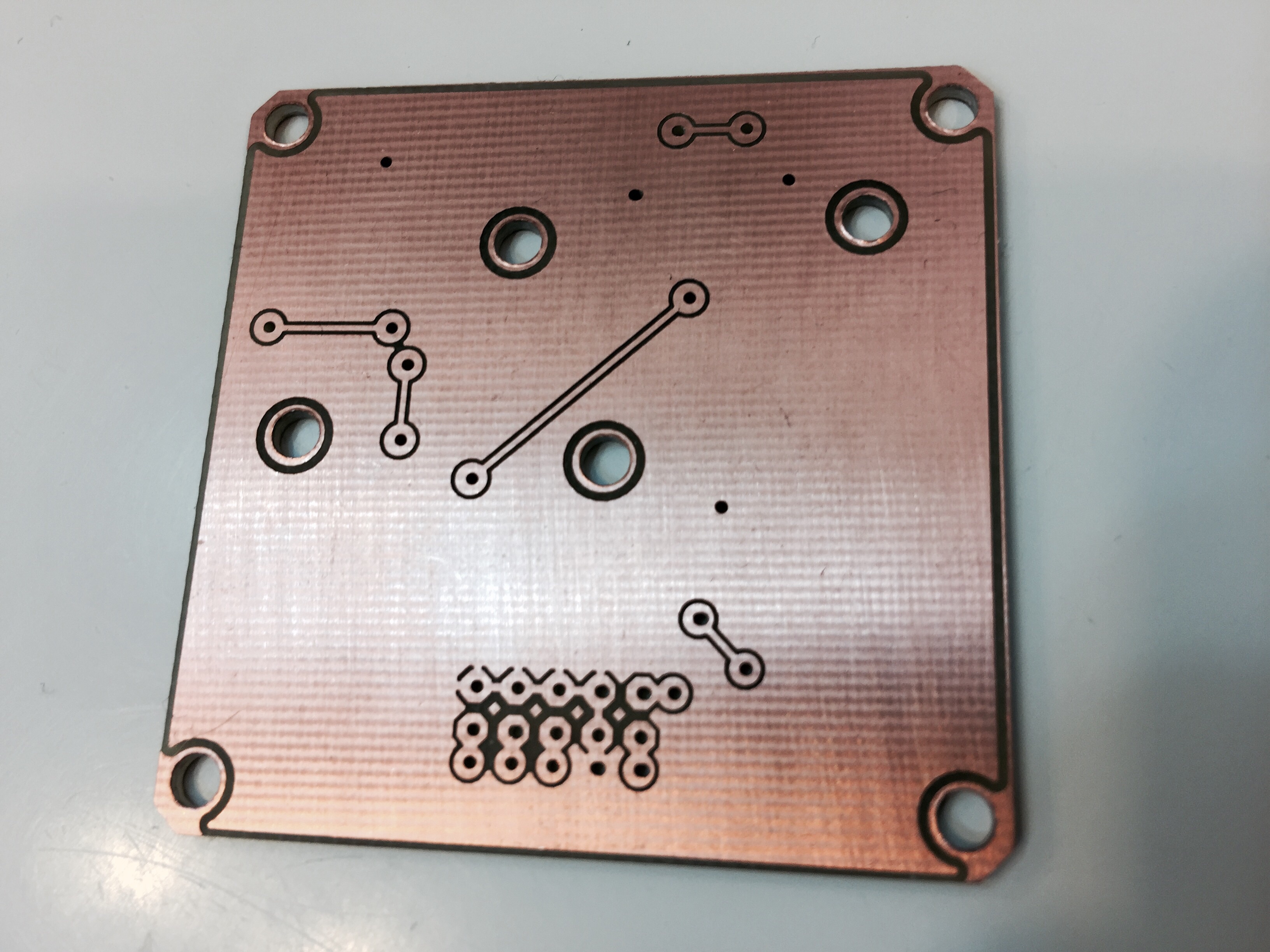

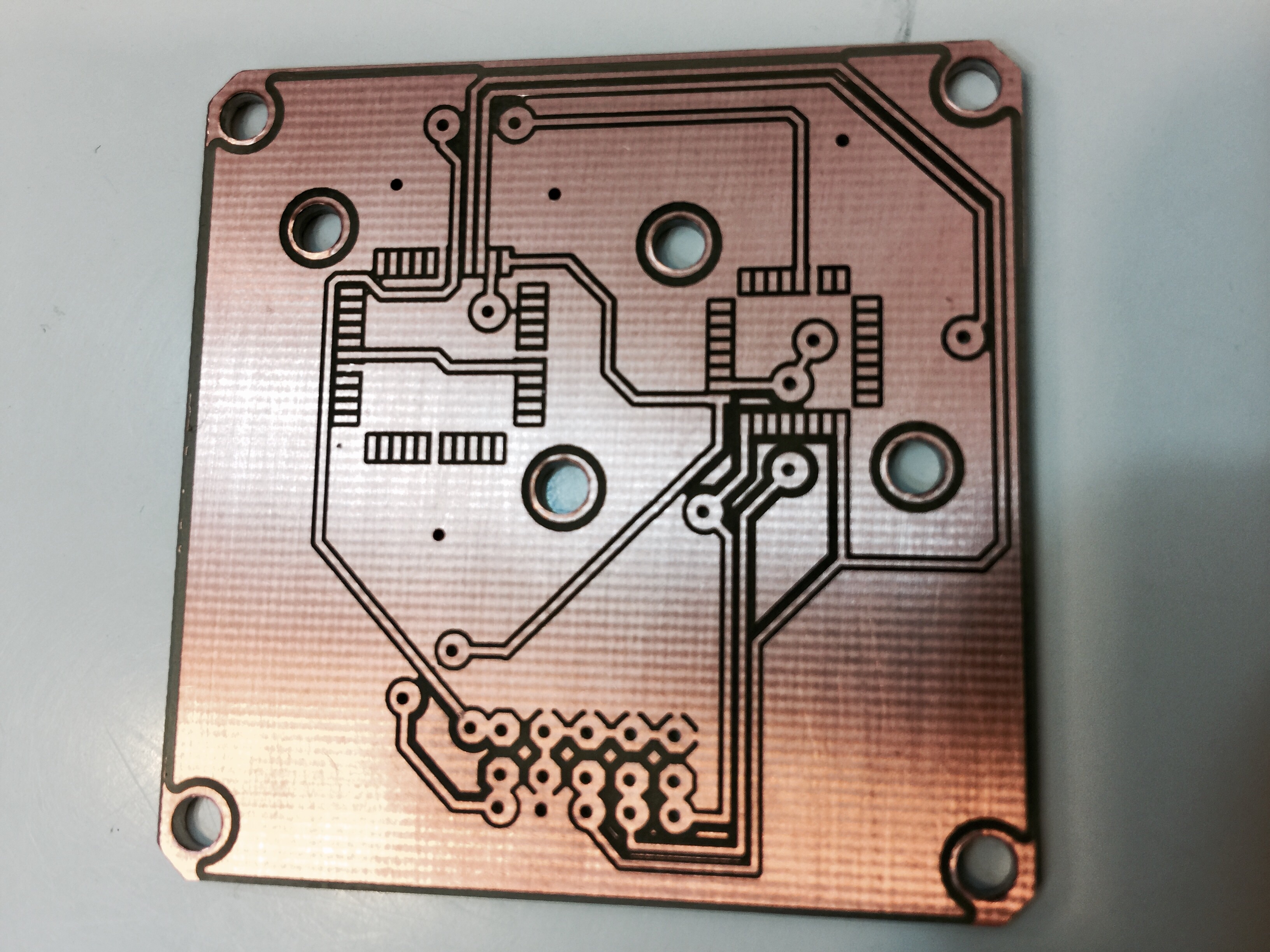

- Genial la idea del soporte a presión. Cuando vi los agujeros grandes en las primeras fotos de la placa, pensé que eran para hacela calzar con alguna carcaza u otra placa. ¿Es (c) de Renix?

- ¿Hay que flectar a mano los pines para llegar a los 190 grados? ¿No te genera problemas después para volver a alinearlos y soldarlos en la placa definitiva?

- En vez de círculo, debiste haber pegado a los tormillos una forma aún más maniobrable que permita hacer palanca, algo así como una cruz o una llave de gas.

- Entiendo que ésta sería una solución general para programar esos chips, pero dada tu experiencia y habilidad para armar placas, ¿no podías modificar la del XUM-1541 para incorporar los contactos aporpiados?
Avatar de Usuario
vitoco

Mensajes: 1848
Registrado: Lun Ene 28, 2013 4:47 pm

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor RigoHoward » Jue Dic 18, 2014 8:59 am

Interesante trabajo, pero definitivamente estan muy altos los "disipadores" no?
Avatar de Usuario
RigoHoward

Mensajes: 1135
Registrado: Lun Ene 28, 2013 8:52 am

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor renix » Jue Dic 18, 2014 9:11 am

vitoco escribió:Mis comentarios y observaciones:

- Genial la idea del soporte a presión. Cuando vi los agujeros grandes en las primeras fotos de la placa, pensé que eran para hacela calzar con alguna carcaza u otra placa. ¿Es (c) de Renix?

Si, (c) de Me

vitoco escribió:- ¿Hay que flectar a mano los pines para llegar a los 190 grados? ¿No te genera problemas después para volver a alinearlos y soldarlos en la placa definitiva?

No, traen esa inclinación naturalmente, y la presión que hay que hacer para garantizar contacto es ínfima... Y digamos que es 184 grados, me fui al Rigo con 190 :)

vitoco escribió:- En vez de círculo, debiste haber pegado a los tormillos una forma aún más maniobrable que permita hacer palanca, algo así como una cruz o una llave de gas.

Para la próxima :) aunque es tan pequeño el sistema que por comodidad (hacer mejor mini torque) agrande el circulo no más.

vitoco escribió:- Entiendo que ésta sería una solución general para programar esos chips, pero dada tu experiencia y habilidad para armar placas, ¿no podías modificar la del XUM-1541 para incorporar los contactos apropiados?


Imagen
Es un diseño smd muy compacto en una sola faz ruteado a la perfección por el autor, podría modificarlo a doble faz y hacer lo que dices, es una opción... Pero me han mandado a reparar otros circuitos con micros Atmel que no traen el conector de grabación y es un cacho grabar el micro soldando cablecitos por aquí y por allá y después desoldarlos... Por eso hice este doughterboard...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor vitoco » Jue Dic 18, 2014 9:31 am

renix escribió:Pero me han mandado a reparar otros circuitos con micros Atmel que no traen el conector de grabación y es un cacho grabar el micro soldando cablecitos por aquí y por allá y después desoldarlos... Por eso hice este doughterboard...

O sea que prefieres des-soldar el chip completo para meterlo en tu doughterboard que soldar termporalmente cablecitos por ahí... no caché la situación que describes :?

Tal vez lo que necesitas en un adaptador piggy-back para montar sobre los AVR ya soldados a placas, y usar una prensa para mantenerlo firme sobre aquél. ¿Se cachó la idea? Igual es una burrada lo que estoy diciendo ya que no sé si el hecho que el chip esté soldado a una placa y conectado a otros componentes pueda interferir en el proceso de grabación del AVR.

Spoiler: MOSTRAR
Agregué este hilo a la lista de proyectos
Avatar de Usuario
vitoco

Mensajes: 1848
Registrado: Lun Ene 28, 2013 4:47 pm

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor renix » Jue Dic 18, 2014 9:40 am

reemPlazonde chips quemados... A eso me refiero... Y sin conector de grabacion... Asi, los grabo y los reenplazo
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor renix » Jue Dic 18, 2014 9:42 am

También me dio vueltas la idea de un adaptador piggy back con pogo pins pero era mas complicado que esto...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor xt5 » Jue Dic 18, 2014 8:51 pm

buenisimo te quedó!!!

no se si los puedas programar en el circuito existente, porque si es asi, para esos paquetes venden micropinzas que agarran de una pata sin topar las otras que funcionan de maravilla :D
Avatar de Usuario
xt5

Mensajes: 340
Registrado: Vie Feb 08, 2013 12:56 pm

Re: [Atmel] adaptador para grabar micros AVR SMD (superficia

Notapor renix » Jue Dic 18, 2014 9:08 pm

Si se pero no tenia ninguna de esas ;) aparte no son tan baratas...y aqui forzamos el contacto a lo bestia :) con una prensa :)

Tengo uno hecho ya para emiliano y otro para ti victor y otro para trolledo, que tambien esta saliendo del lado oscuro de la soft (a ver quien se acuerda de esa parodia)... Y esta pasando ver weas como los hombres :)
