ULTRABOY ADVANCE - Powered by RETROBOXTV & Android Mini PC

Mensaje por renix » Dom Jul 06, 2014 12:06 am

Hace mucho tiempo que tengo ganas de tener una consola portátil solo para emulación... y empece a fabricarla... un amigo me dijo: "...porque no te compras una tablet y te dejas de webiar...", pero en realidad me cargan las cosas envasadas y no tendría gracia :) ...

Materiales

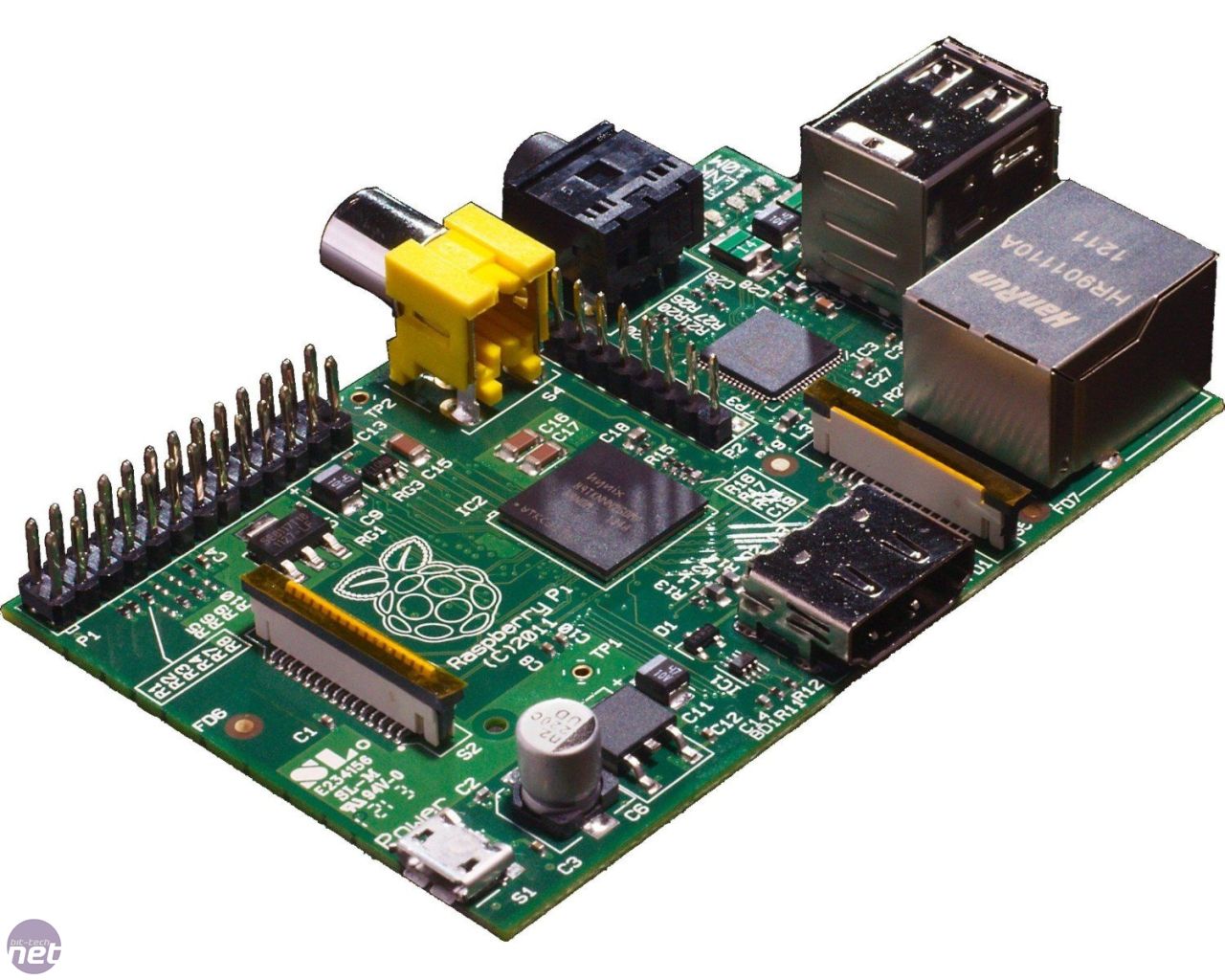

1 Raspberry pi Modelo B de 512 Mbytes en RAM
Spoiler: MOSTRAR
1 Adaptador HDMI a VGA
Spoiler: MOSTRAR
1 LCD de 8 pulgadas con entrada VGA
Spoiler: MOSTRAR
1 pad USB para charquear
1 marco de acrilico transparente de 30x20
1 SD de 32 Gbytes
Cable Kynar
fijaciones
pegamentos varios
amarras plasticas
leds de alta luminosidad (para darle un poco de parafernalia)
Baterias de Notebook
2 Parlantitos
Varios botones de pad NES
Etc...

Diseño en CAD/CAM

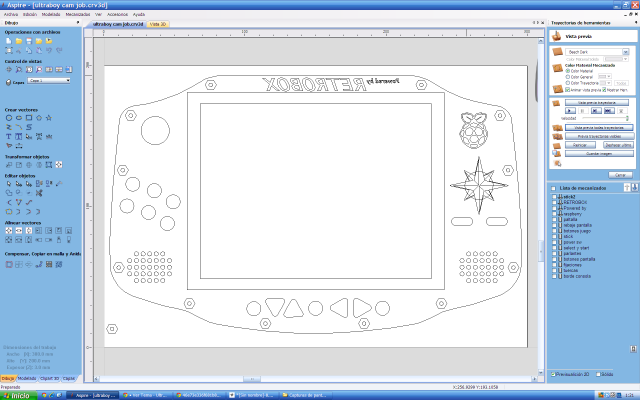

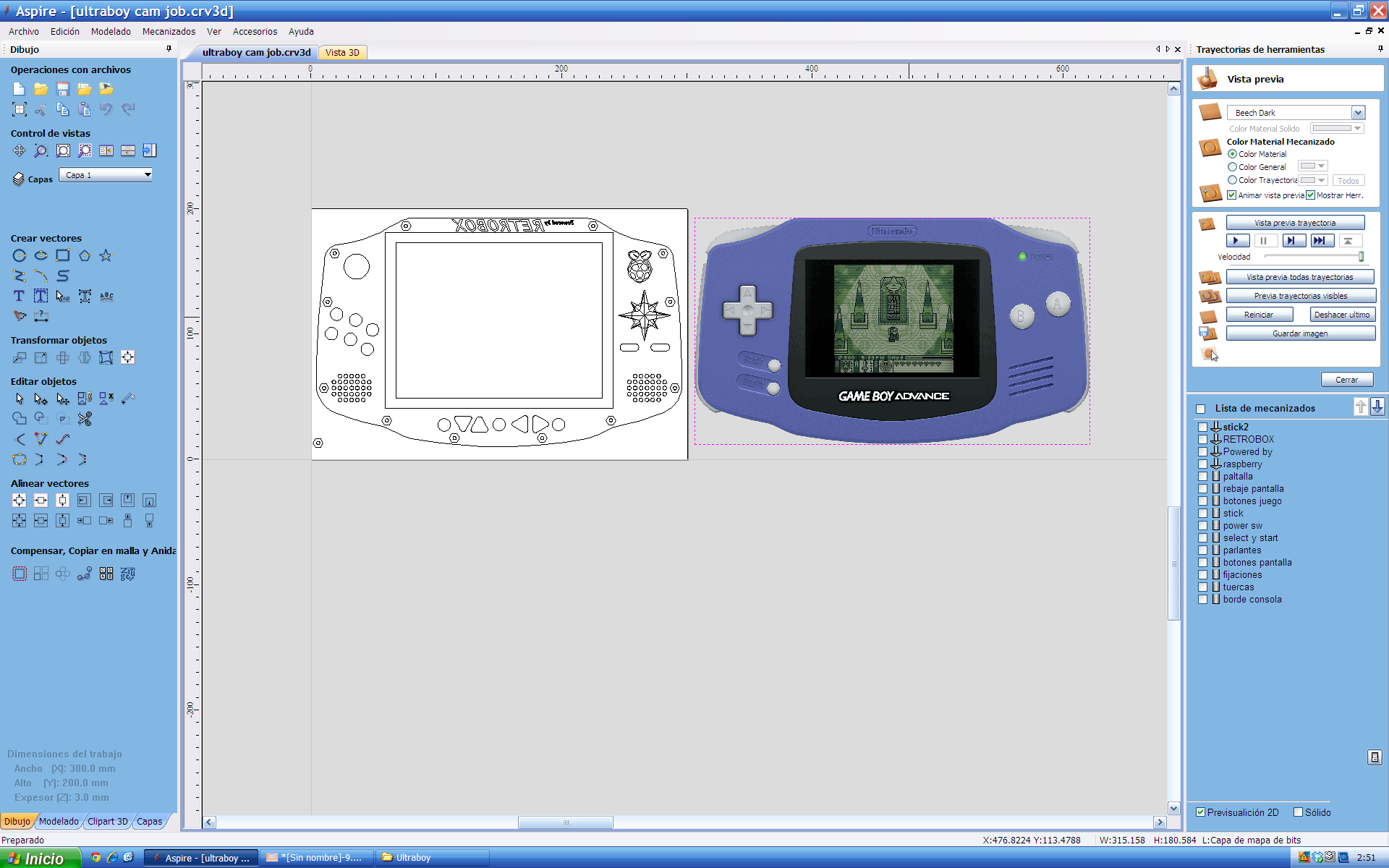

Captura de pantalla 2014-07-06 01.21.48.png

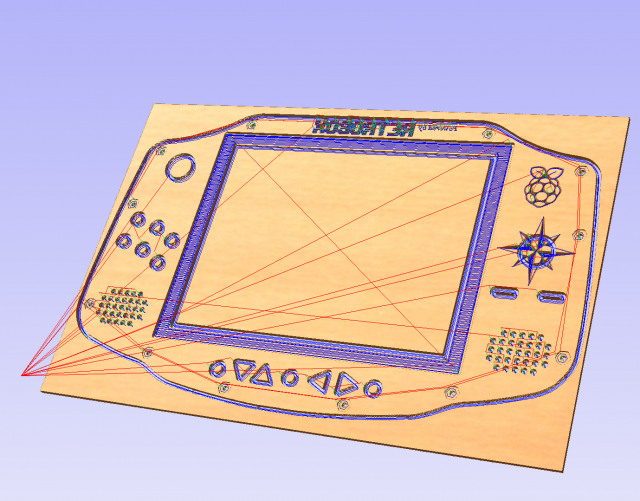

Aquí la primera simulación del trabajo que hara mi CNC para hacer la carcasa con forma de GBA :)

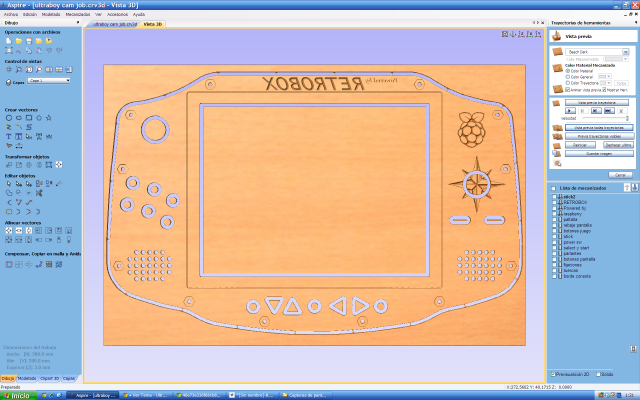

Captura de pantalla 2014-07-06 01.21.39.png

por ahora eso... se acepta sugerencias y análisis de la posición de los botones, stick y demases... antes de tirar a la maquina el acrílico...

Avatar de Usuario
133MHz
Mensajes: 576
Registrado: Mar Ene 22, 2013 12:28 am
Ubicación: Santiago
Contactar:

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por 133MHz » Dom Jul 06, 2014 12:31 am

¡Buena Benjamín Heckendorn! :lol:

Una pura cosa, en mi experiencia la entrada VGA de la LCD PL8006 es cero aporte, se ve ultra borrosa como si fuera convertida a compuesto internamente (es muy probable que así sea) y no sincroniza con los modos de vídeo de 70Hz tan típicos de los PC, así que si vas a usar una RPi mejor prescinde del adaptador HDMI-VGA y conéctala por compuesto directo - te ahorras espacio, energía y se va a ver prácticamente igual.

Otro tip: La entrada VGA de esa LCD también acepta YPbPr, o cuatro canales independientes de vídeo compuesto (R+G+B+compuesto lateral). Es una pena que siendo un buen panel de 800x600 no se le pueda sacar la calidad que se merece.

Avatar de Usuario
renix
Mensajes: 4675
Registrado: Vie Ene 25, 2013 1:39 am

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por renix » Dom Jul 06, 2014 12:38 am

sabes que con el conversor HDMI a VGA en modo HDMI SAFE (conf de la RPi) a 800x600 se ve genial... mucho mejor que por VC.... pta ya la desarme pero después pongo fotos...

Avatar de Usuario
renix
Mensajes: 4675
Registrado: Vie Ene 25, 2013 1:39 am

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por renix » Dom Jul 06, 2014 12:47 am

Al lado de BenHeck yo soy una alpargata-- pero aspiro a ser como el cuando tenga su edad :)

por mientras voy juntando w... :)

Avatar de Usuario
CaReCoiN
Mensajes: 2496
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago
Contactar:

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por CaReCoiN » Dom Jul 06, 2014 12:54 am

A mí siempre este tipo de cosas me ha causado curiosidad verlas desde un punto de vista más prototipo, onda, tener todo desarmado primero, hacer las pruebas pertinenter, ver como funciona y al final craneármela y decir "¿cómo podría darle un nuevo uso a eso?" o un "¿cómo hago de este monstruo de Frankestein algo bonito?"

Cuando tenga mi Raspi en mis manos probaré algo similar (a lo mejor más pequeño) a ver cómo me va.

Avatar de Usuario
renix
Mensajes: 4675
Registrado: Vie Ene 25, 2013 1:39 am

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por renix » Dom Jul 06, 2014 12:59 am

todo eso ya lo hice caremoneda :)

Avatar de Usuario
renix
Mensajes: 4675
Registrado: Vie Ene 25, 2013 1:39 am

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por renix » Dom Jul 06, 2014 1:24 am

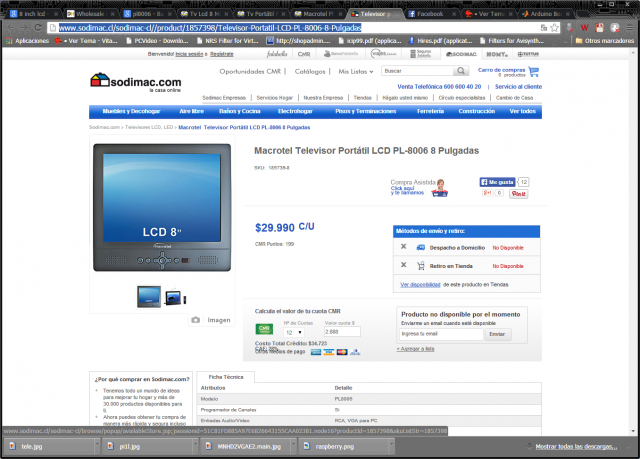

Captura de pantalla 2014-07-06 02.26.35.png
en Homecenter hay disponibles de estas pantallas--- para el que quiera... estan mas baratas que traerlas desde www.DX.com o de Aliexpress

Avatar de Usuario
renix
Mensajes: 4675
Registrado: Vie Ene 25, 2013 1:39 am

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por renix » Dom Jul 06, 2014 1:44 am

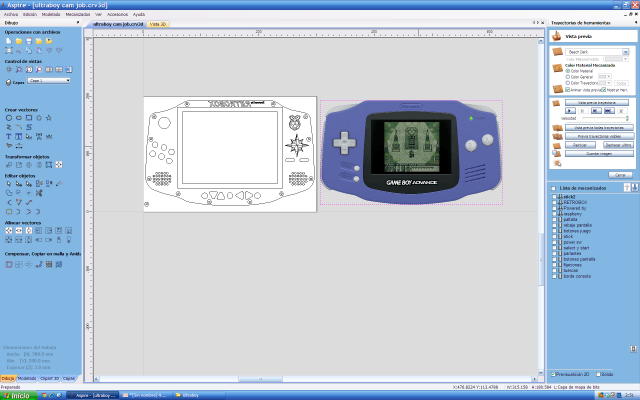

de esta imagen saque la forma de la consola vectorizandola con el software CAM
Captura de pantalla 2014-07-06 02.51.17.png

Avatar de Usuario
renix
Mensajes: 4675
Registrado: Vie Ene 25, 2013 1:39 am

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por renix » Dom Jul 06, 2014 1:18 pm

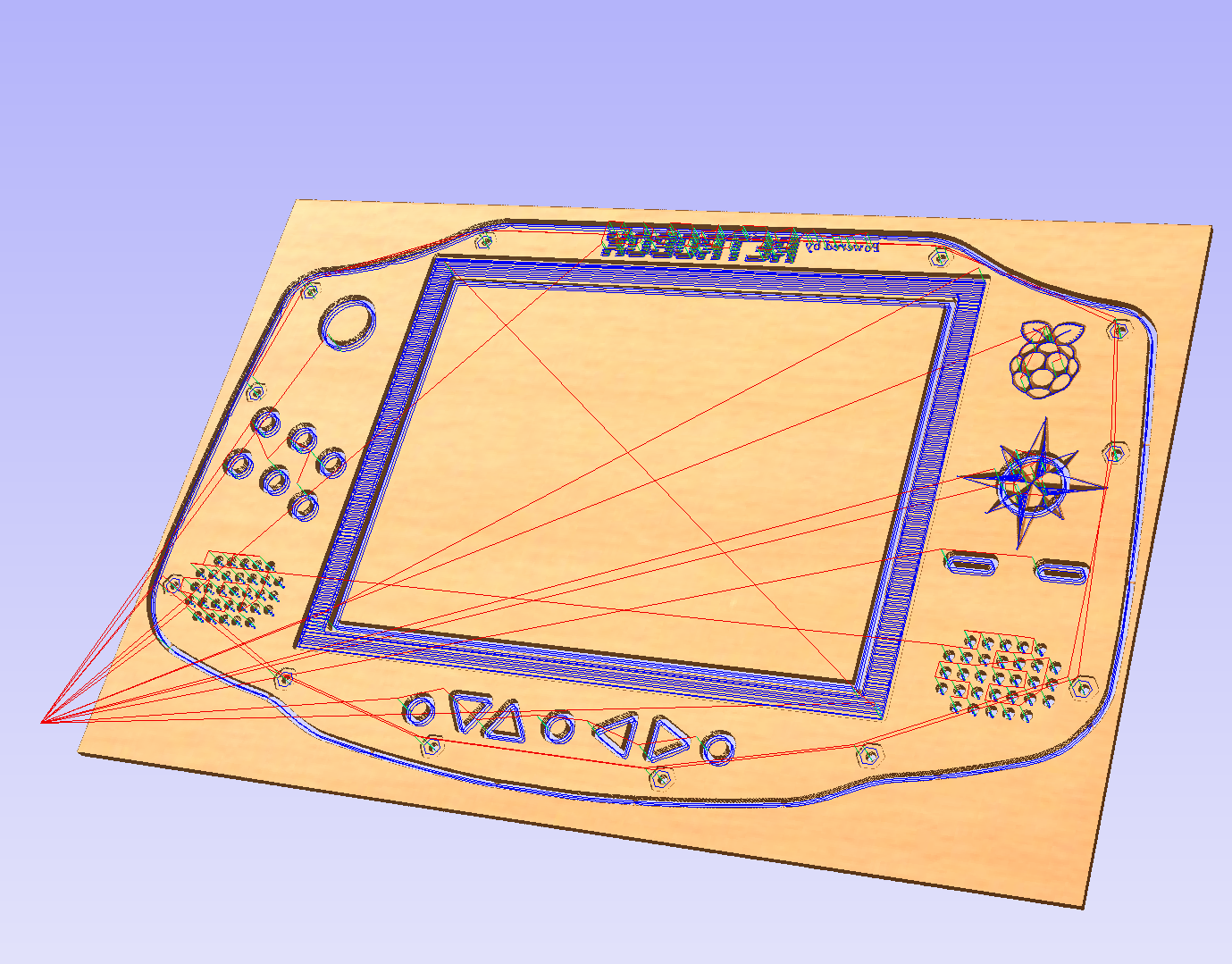

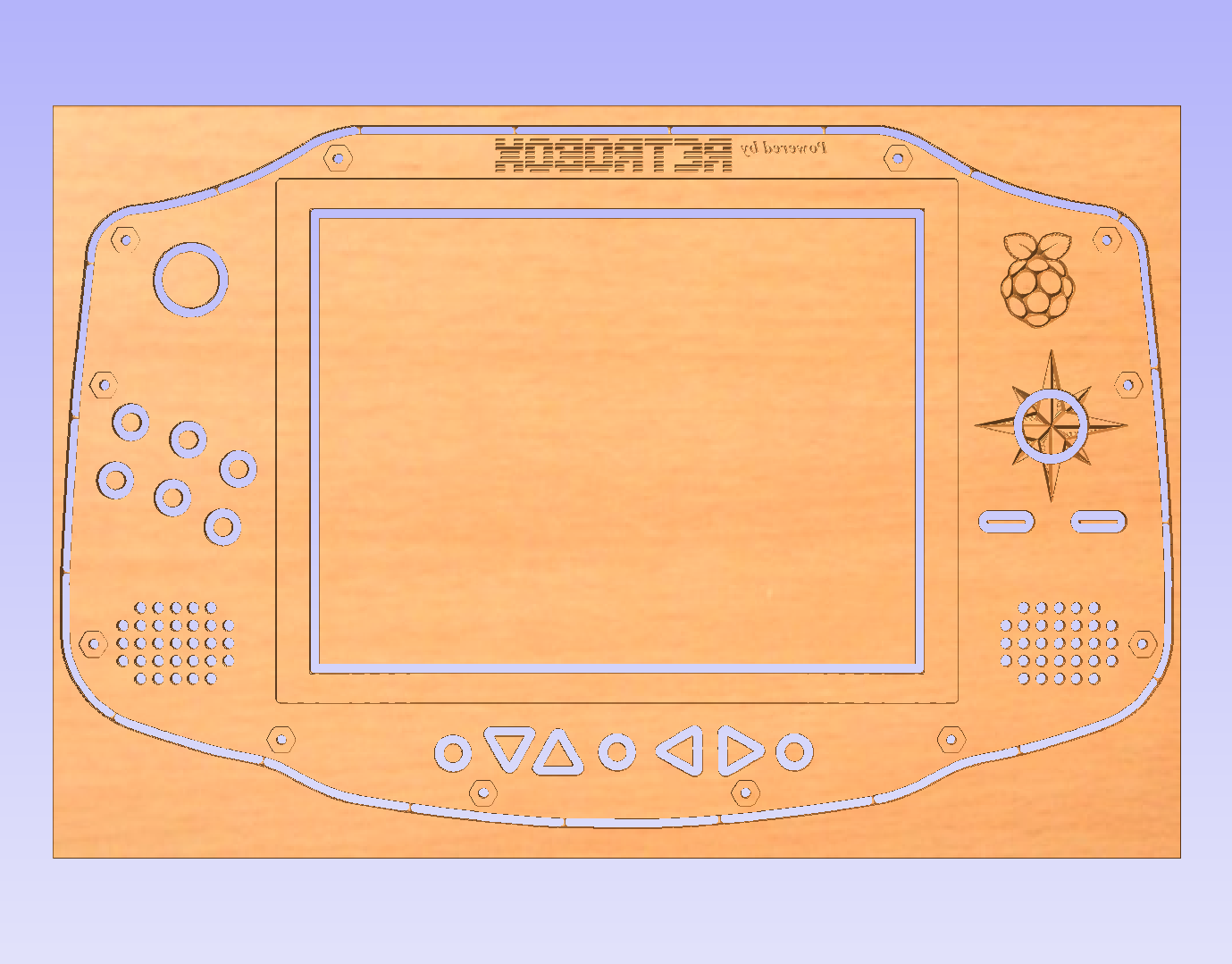

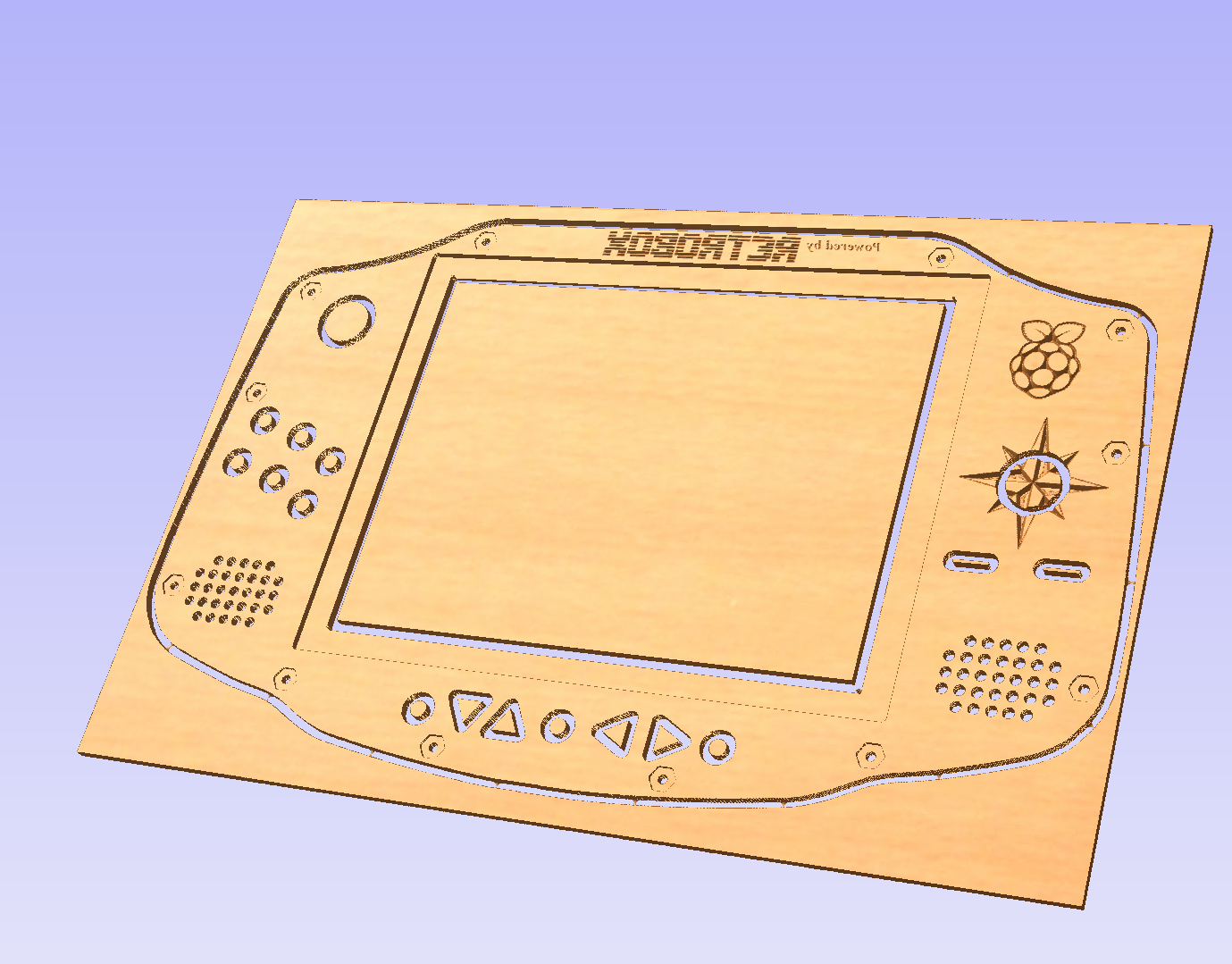

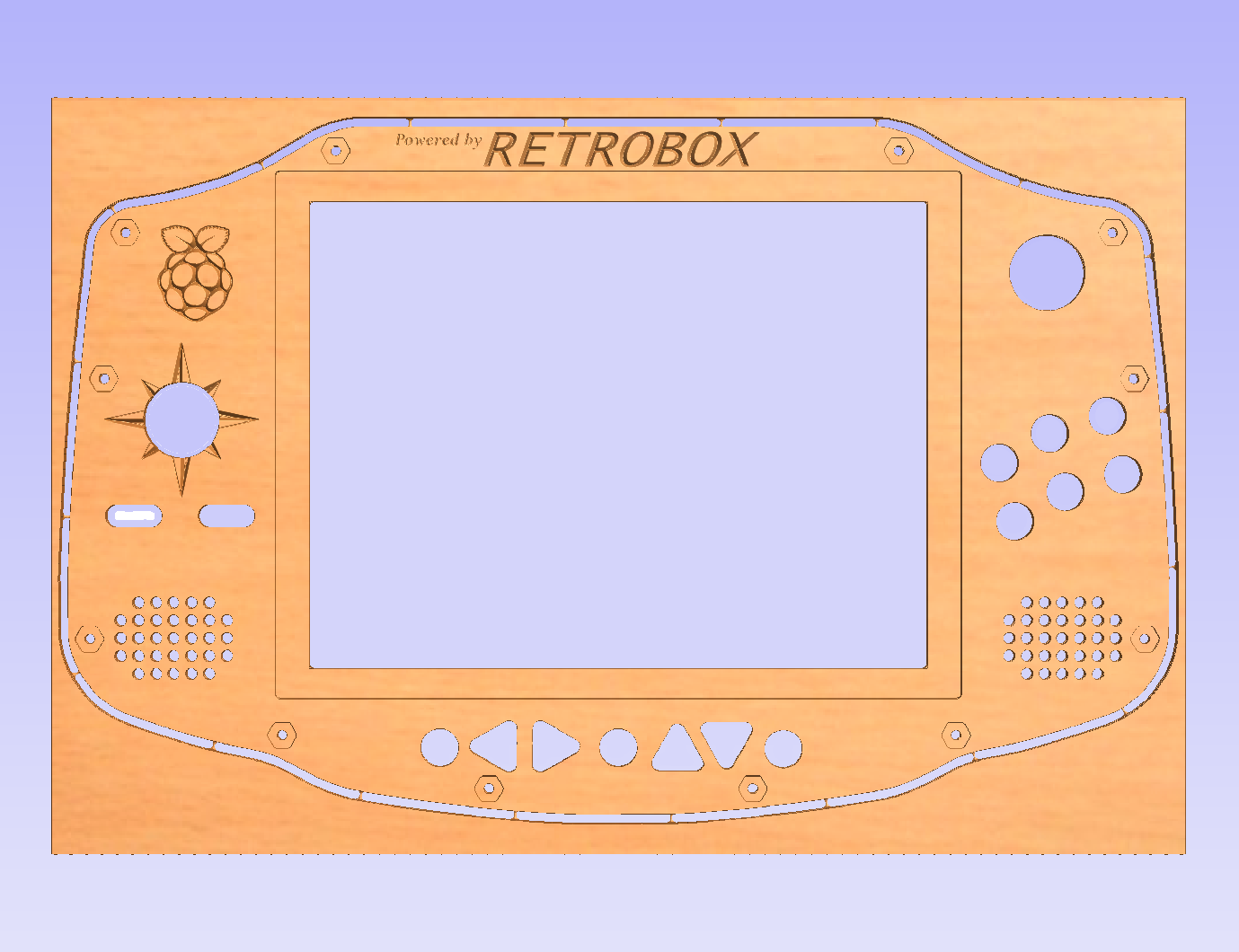

otra síntesis/simulación con algunos fixes antes de tirar a la maquina...
y acá esta el archivo de diseño OpenSource por si alguien se anima a hacer una consola usando el software ASPIRE 4 y no tenga que hacer todo desde cero...
ultraboy cam job.rar
(233.89 KiB) Descargado 80 veces

Avatar de Usuario
Yagami
Mensajes: 936
Registrado: Jue May 09, 2013 1:46 pm
Ubicación: Santiago, Chile
Contactar:

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por Yagami » Dom Jul 06, 2014 6:01 pm

De qué tamaño es?

Avatar de Usuario
Manuelink64
Mensajes: 1152
Registrado: Jue Ene 24, 2013 6:09 pm
Ubicación: Neo Kobe City

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por Manuelink64 » Lun Jul 07, 2014 1:11 am

Cambiale el nombre,
ponle RenixTrON o algo asi ;)

Saludos!

Avatar de Usuario
toledo
Mensajes: 909
Registrado: Mié Feb 06, 2013 10:19 am
Ubicación: Santiago

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por toledo » Lun Jul 07, 2014 1:29 am

con todo lo que le vas a poner va a pesar como 10 kilos :lol: :lol: :lol: :lol:

Avatar de Usuario
renix
Mensajes: 4675
Registrado: Vie Ene 25, 2013 1:39 am

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por renix » Lun Jul 07, 2014 10:36 am

toledo escribió:con todo lo que le vas a poner va a pesar como 10 kilos :lol: :lol: :lol: :lol:
Tratare de que sea lo mas liviana posible... aunque a mayor autonomia mas peso :)
Manuelink64 escribió:Cambiale el nombre,
ponle RenixTrON o algo asi ;)

Saludos!
Retrobox no es el nombre... es el front end que llevará... y el nombre Ultraboy me gusta mucho...
Yagami escribió:De qué tamaño es?

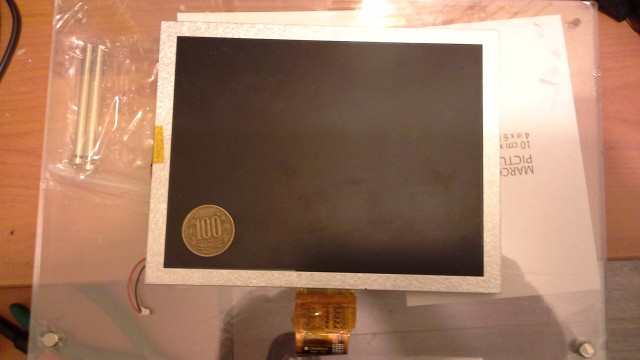

Yagami, la pantalla es de 8 pulgadas formato 4:3
Hoy tratare de hacer la carcaza en mdf de 3mm antes de hacerla en acrilico para ver como quedaria todo y no fregarla, ya que sale 3500 pesos el corte de 30x20 de acrilico transparente comprado como cuadro para retratos :)

RigoHoward
Mensajes: 1136
Registrado: Lun Ene 28, 2013 9:52 am

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por RigoHoward » Lun Jul 07, 2014 12:21 pm

Luce bien, podrias compartir los costos aproximados?

La verdad es que en terminos practicos he andado con esa misma intencion hace un tiempo... asi que podria ser otro proyectito para abordar :)

Avatar de Usuario
renix
Mensajes: 4675
Registrado: Vie Ene 25, 2013 1:39 am

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por renix » Lun Jul 07, 2014 5:49 pm

Rasspberry pi 25 lucas
Acrilico 7 lucas
Tele 8 pulgadas 30 lucas
Sd 15 lucas
Baterias notebook 10 lucas
fijaciones 3 lucas
Regulador de voltaje stepup 3 lucas (para elevar de 7.2 a 12vdc)

Edit: Opcional

membrana touch resistiva de 4 cables... 6 lucas
HArdware de tocch de 4 cables a usb... 4 lucas

Eso a groso modo...

El que quiera le corto el acrilico... ningun problema...
Última edición por renix el Mar Jul 08, 2014 12:06 pm, editado 1 vez en total.
Razón: Update lista

Avatar de Usuario
Manuelink64
Mensajes: 1152
Registrado: Jue Ene 24, 2013 6:09 pm
Ubicación: Neo Kobe City

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por Manuelink64 » Lun Jul 07, 2014 10:00 pm

renix escribió:Rasspberry pi 25 lucas
Acrilico 7 lucas
Tele 8 pulgadas 30 lucas
Sd 15 lucas
Baterias notebook 10 lucas
fijaciones 3 lucas
Regulador de voltaje stepup 3 lucas (para elevar de 7.2 a 12vdc)

Eso a groso modo...

El que quiera le corto el acrilico... ningun problema...
en otras palabras, me compro una PSP :lol:

se que es importante armar cosas por uno mismo, pero
¿cuanto es el poder de emulación de la raspi, vale la pena?

Si corriera juegos de Dreamcast, NGC, N64, Ps2 seria genial,
pero si es para 8/16 bits, me quedo con la PSP.

Saludos!

Avatar de Usuario
renix
Mensajes: 4675
Registrado: Vie Ene 25, 2013 1:39 am

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por renix » Mar Jul 08, 2014 12:03 pm

el tema para mi es el tamaño de la pantalla... y que sea 4:3... dreamcast dificil.. ni en PSP... aparte raspberry emula PSX casi nativamete por medio de transemulaciòn, al ser ARM y la PSX arquitectura MIPS.. vuela... n64 tambien anda de pelas...

Avatar de Usuario
renix
Mensajes: 4675
Registrado: Vie Ene 25, 2013 1:39 am

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por renix » Mar Jul 08, 2014 12:05 pm

Agrego membrana touch resistiva de 4 cables... 6 lucas
HArdware de tocch de 4 cables a usb... 4 lucas

Nes_milio
Mensajes: 1850
Registrado: Mar Ene 22, 2013 8:37 am

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por Nes_milio » Mar Jul 08, 2014 12:30 pm

hay cosas como èsta donde no vale la pena comparar con productos "de tienda".

hablamos de algo hecho por uno... es como si a los niños de jardìn les enviaran a comprar recuerdos en una tienda para el dìa del padre. Si, serìa un mejor adorno para la casa, pero le faltarìa "eso" especial.

En fin, respecto al proyecto en si, se ve la raja... còmo controlaràs la carga de la baterìa?

Avatar de Usuario
fcatrin
Mensajes: 655
Registrado: Jue Ene 24, 2013 2:19 pm
Ubicación: Quilpué
Contactar:

Re: ULTRABOY ADVANCE - Powered by RETROBOX & Raspberry Pi

Mensaje por fcatrin » Mar Jul 08, 2014 3:08 pm

Nes_milio escribió:hay cosas como èsta donde no vale la pena comparar con productos "de tienda".

hablamos de algo hecho por uno... es como si a los niños de jardìn les enviaran a comprar recuerdos en una tienda para el dìa del padre. Si, serìa un mejor adorno para la casa, pero le faltarìa "eso" especial.

En fin, respecto al proyecto en si, se ve la raja... còmo controlaràs la carga de la baterìa?
+1

(podría haber un botón tipo "me gusta" en el foro para estos casos)
