El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor CaReCoiN » Mié May 28, 2014 12:47 am

¡Holanda!

Esto de haber vuelto a trabajar fuera de casa como que me reavivó los ánimos por hacer cosas interesantes en el tiempo libre que tengo. Recordé que hace tiempo había comprado un NOAC portátil (lo mostré en un par de juntas), que por cosas de la vida terminó con el LCD roto. Pensé en botarlo, pero loa verdad es que me ganó lo Diógenes y cuando le compré la NES al Underwurlde con el control malo, dije: ¿por qué no empotrar un NES completo dentro del control?

Así nace el N(OAC)².

Recién comencé con el proyecto, esta semana tengo turno de tarde entonces llego tarde a la casa.

Imagen

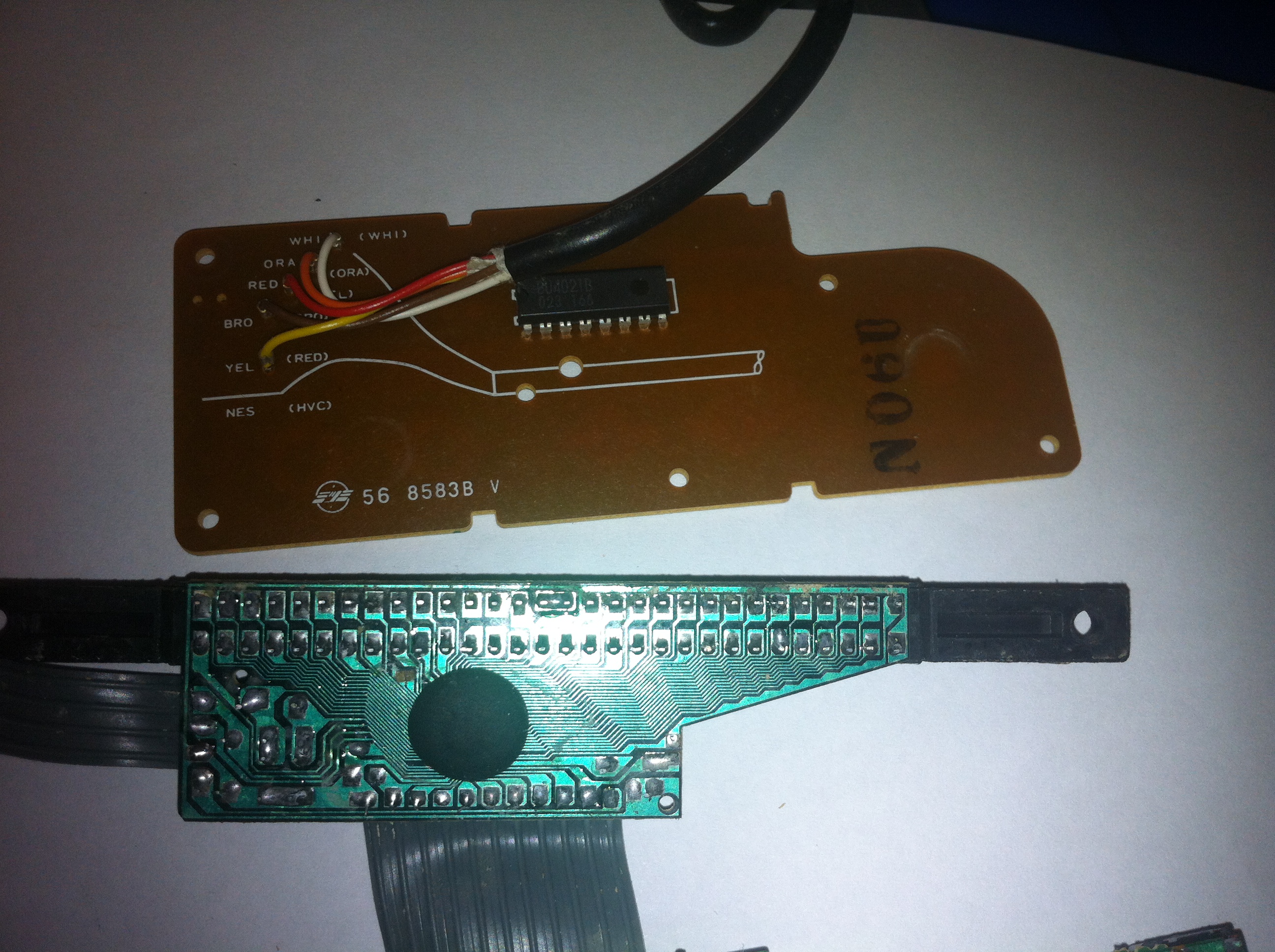

Aquí, el control de NES y las tripas del NOAC "muerto"

Imagen

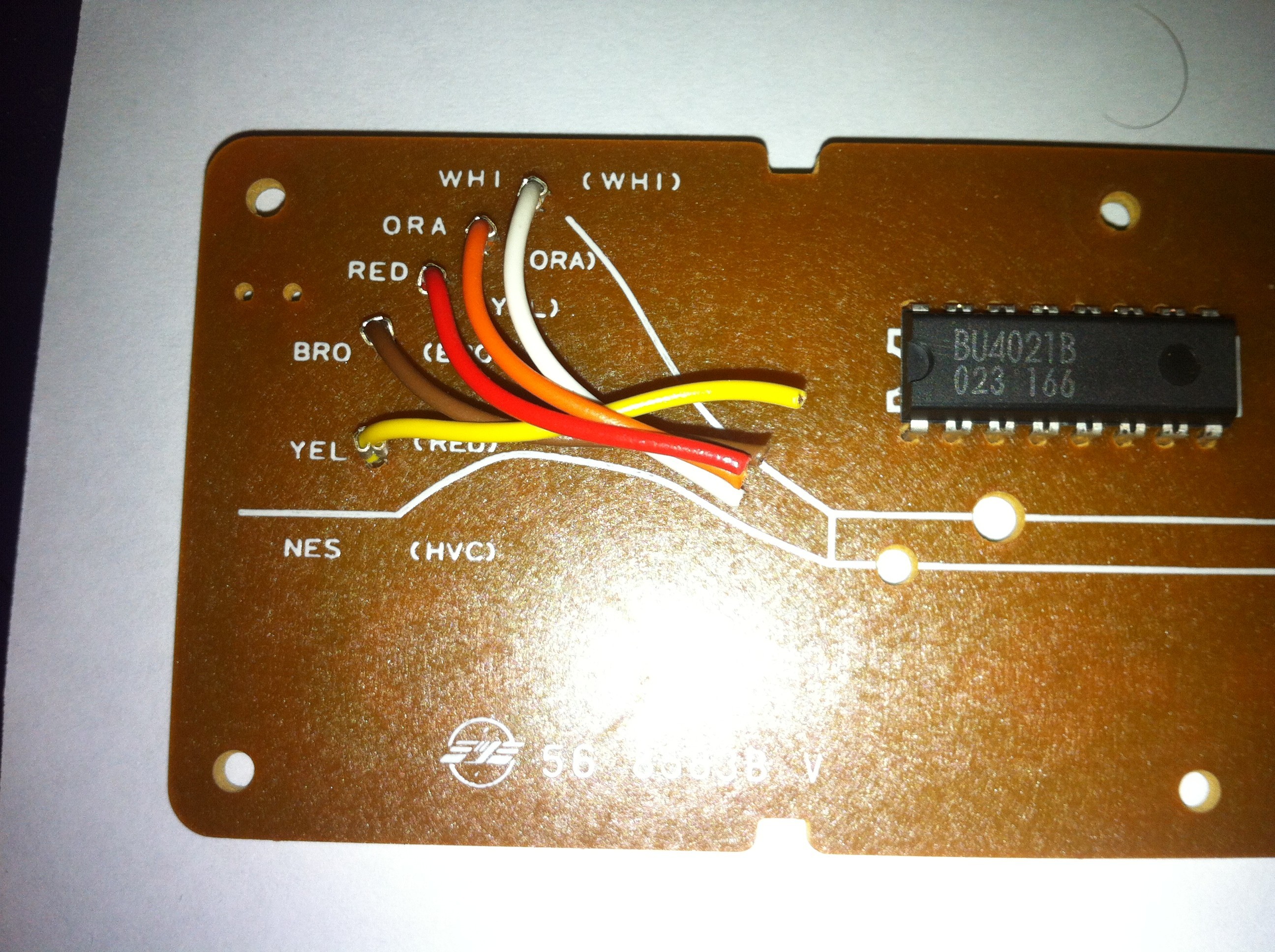

Abierto el control me doy cuenta que el cable lo cortaron, pero no lo sacaron de cuajo. No importa, igual esa parte desaparecerá.

Imagen
Placa del control lista para el dimensionado.

Imagen
Placa del control dimensionada.

Imagen
¡Mucho espacio libre!

Imagen
También tuve que deshacerme de varios topes en el control para hacer espacio para las placas.

Imagen
Todas las plaquitas colocadas en el control a modo de prueba.

El avance hasta ahora es haber hecho que todos los PCB cupieran dentro del control. Ahora falta: cablear, colocar una batería y sacar conectores. Tengo un rollo de cable Kynar para ello así que, sólo me falta el tiempo y las ganas. Espero poder seguir avanzando durante la semana.

¡Saludos!
Avatar de Usuario
CaReCoiN

Mensajes: 2386
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor Nes_milio » Mié May 28, 2014 5:30 pm

la batería tendrá que ser de tamaño similar a la del mp3 oem que te mandó Renix, de otra forma no veo como podría entrar ahí.
Nes_milio

Mensajes: 1797
Registrado: Mar Ene 22, 2013 7:37 am

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor renix » Mié May 28, 2014 7:39 pm

Buena caremoneda....

Yo que colecciono tvgames retro me tentaste... Hace años Madkenzi me regalo muchos controles nes malos y me hice un par de mp3 retro pero esto quedara genial... Quedamos a la espera del avance...
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor vitoco » Jue May 29, 2014 9:02 am

El NOAC tenía pantalla LCD propia que se rompió. ¿Qué usarás como pantalla? ¿O la placa se puede intervenir para sacar A/V?

¡Buen proyecto! ¡Adelante!
Avatar de Usuario
vitoco

Mensajes: 1826
Registrado: Lun Ene 28, 2013 4:47 pm

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor CaReCoiN » Vie May 30, 2014 8:24 am

vitoco escribió:El NOAC tenía pantalla LCD propia que se rompió. ¿Qué usarás como pantalla? ¿O la placa se puede intervenir para sacar A/V?

¡Buen proyecto! ¡Adelante!


La placa tiene un jack TRS de 2,5mm el cual cuando se conectaba, daba salida A/V y desconectaba el LCD. Así que es cosa de puentear un par de pines y sacar las correspondientes salidas por algún lado del control. Ya me ingeniaré cómo.

Saludos!
Avatar de Usuario
CaReCoiN

Mensajes: 2386
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor CaReCoiN » Dom Jun 01, 2014 4:31 pm

¡Grandes avances de sábado!

Imagen
Limpiando las placas de potenciómetros y conectores que no usaré en la construcción final. Nota: Ese oscilador después lo tuve que sacar y dejarlo cableado porque me restaba espacio vital.

Imagen
Reconexión de las placas con cable Kynar.

Imagen
Para la salida de AV decidí usar un jack TRS de 3,5mm sacada directamente de un bracket de computador AT.

Imagen
Se ve muy piola.

Imagen
Pequeñas regiones de pintura removidas de lo que quedó del control original para soldar los cables.

Imagen
Mientras tanto, después de haber soldado un interruptor adicional, me quedó este monstruo que no sabía a ciencia cierta si funcionaba.

Imagen
¡Funciona! Pero aún es nada, hay que seguir soldando, haciendo hoyos y cableando.

Imagen
Hice una perforación adicional para el switch de encendido. Aquí ya hay algunas cosas ubicadas en su posición definitiva y la batería colocada (que dicho sea de paso, es del MP3 OEM de Renix)

Imagen
Acercamiento a las perforaciones de A/V y encendido.

Imagen
Le hice algunos hoyos adicionales al control de NES para rutear bien los cables.

Imagen
Así se ve desde atrás.

Imagen
Vista general con los controles unidos.

Imagen
Todo ya acomodado.

Imagen
Resultado final.

Imagen
Esos cables verde y amarillo que se ven sirven para cargar la batería. Simplemente inserto unos conectores de protoboard por dos agujeros pequeños que dejé en el control y la magia se hace.

Imagen
Así se ve sin conexiones

El prototipo ya es 100% funcional. Ya lo único que me quedaría hacer es estudiar cómo funciona el switch de encendido, ya que el aparatito lo que hace al apagar es dejar los dos polos en corto, así que estoy viendo cómo convierto el sistema de corto en uno de corte.

Cualquier novedad se las cuelgo aquí.

¡Saludos!
Avatar de Usuario
CaReCoiN

Mensajes: 2386
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor vitoco » Dom Jun 01, 2014 9:31 pm

¡Quedó súper cachilupi!

Sólo que para el sistema de carga habría usado otro conector, no sé si minijack o algo más USB. Apro, ¿con qué voltaje alimentas la batería?
Avatar de Usuario
vitoco

Mensajes: 1826
Registrado: Lun Ene 28, 2013 4:47 pm

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor Walky » Lun Jun 02, 2014 12:54 am

Está excelente, felicitaciones ;)

CaReCoiN escribió:... el aparatito lo que hace al apagar es dejar los dos polos en corto...


Me recordaste esos remotos chinos a los que hay que sacarles las pilas para que duren más de un día :(
Avatar de Usuario
Walky

Mensajes: 590
Registrado: Mar Ene 22, 2013 4:48 pm

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor renix » Lun Jun 02, 2014 12:58 am

quedo genial carecoin... voy a ver como me construyo uno...

Cuanto dura la bateria ?
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor RigoHoward » Lun Jun 02, 2014 2:14 pm

Excelente trabajo, estaba mirando comprarme uno de esos bichos con lcd en aliexpress, asi que aprovecho de preguntart originalmente como funcionaba (calidad de imagen, audio, duracion de bateria)?
Avatar de Usuario
RigoHoward

Mensajes: 1125
Registrado: Lun Ene 28, 2013 8:52 am

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor Flako » Lun Jun 02, 2014 8:57 pm

Carecoin, sos la cumbia papá.
Avatar de Usuario
Flako

Mensajes: 289
Registrado: Mié May 08, 2013 12:18 am
Ubicación: Suck on this :D

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor CaReCoiN » Lun Jun 02, 2014 9:57 pm

RigoHoward escribió:Excelente trabajo, estaba mirando comprarme uno de esos bichos con lcd en aliexpress, asi que aprovecho de preguntart originalmente como funcionaba (calidad de imagen, audio, duracion de bateria)?

http://www.dx.com/p/2-5-handheld-game-c ... 40rGvl5N8E

Ese es el modelo exacto que tenía. Puta wn, la consola es EXCELENTE. Viene casi limpio de juegos challa, se repiten súper pocos, el control no tiene lag alguno y la pantalla se ve súper. El único inconveniente es el audio que es de mala caludad (parece que es común en todos los NOAC pequeños)

Saludos!!
Avatar de Usuario
CaReCoiN

Mensajes: 2386
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor vitoco » Lun Jun 02, 2014 10:32 pm

Apenas 20 dólares?!?! Como para comparar uno y experimentar. :)

Imagino que el audio por cable debe ser mejor que directo de la consola.

Alguna posibilidad de cambiar el ROM SET?
Avatar de Usuario
vitoco

Mensajes: 1826
Registrado: Lun Ene 28, 2013 4:47 pm

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor xt5 » Mar Jun 03, 2014 1:03 am

creo que también quiero uno para experimentar, por ahí voy a buscar mi viejo one station a ver que onda.

para cambiarle el romset tienes que soldar decenas de cables :(

sería cool hacerlo una vez con pogo pines y dejarlo autoflasheable de alguna manera como lo que hicimos una vez con un cart barato y un teclado famicom con colores fletos.
Avatar de Usuario
xt5

Mensajes: 322
Registrado: Vie Feb 08, 2013 12:56 pm

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor RigoHoward » Mar Jun 03, 2014 3:13 pm

Ayer me compre uno en aliexpress tambien en 20 dolares... al rato posteo el link.
Avatar de Usuario
RigoHoward

Mensajes: 1125
Registrado: Lun Ene 28, 2013 8:52 am

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor renix » Dom Jun 08, 2014 6:55 pm

Como coleccionista de tvgames, le copiaré a carecoima :)

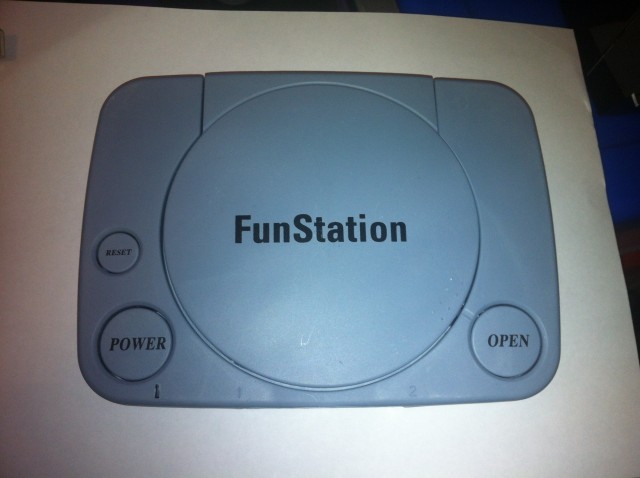

famiclon Flaytestation a charquear

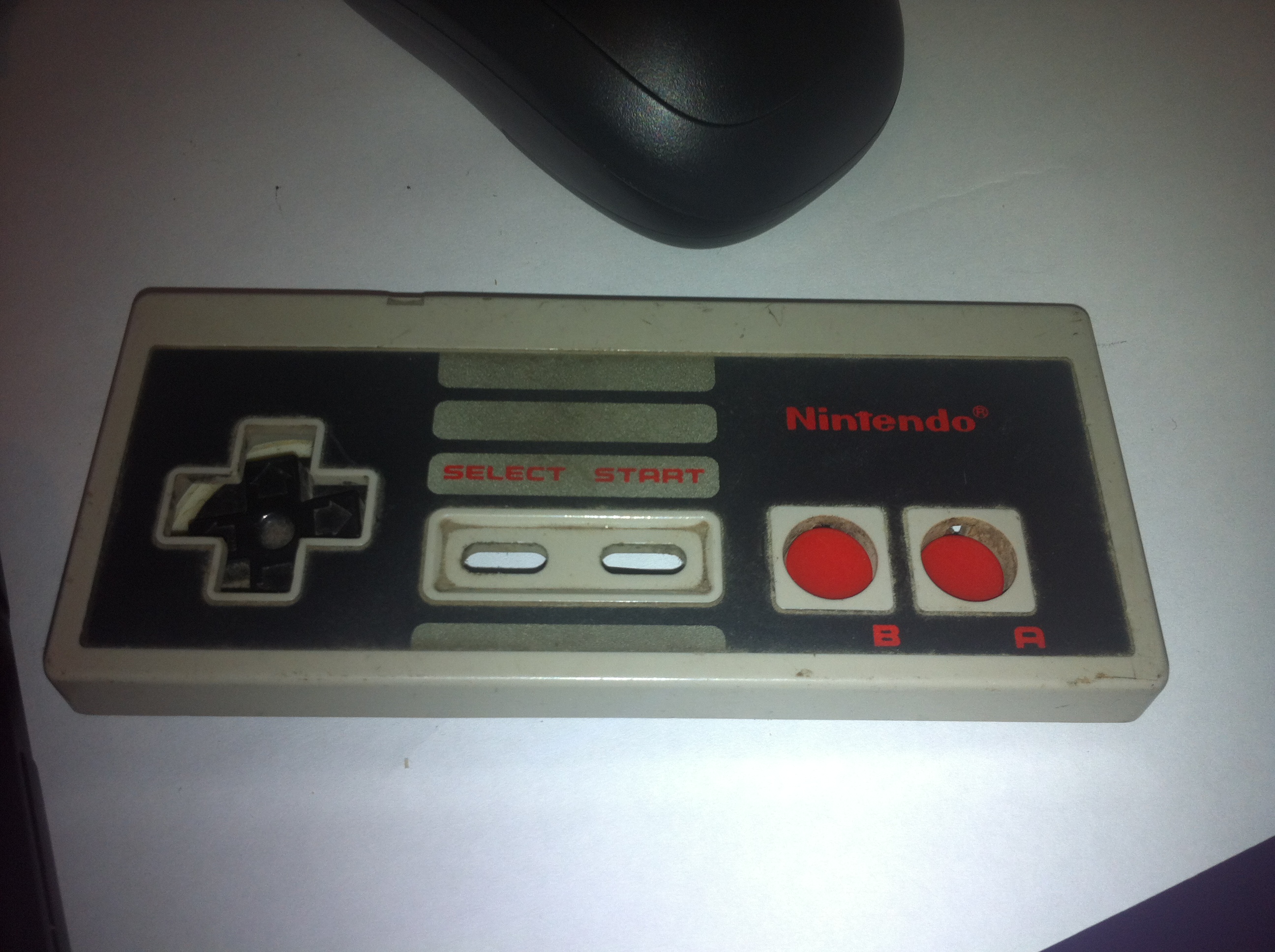

Pad NES malo..

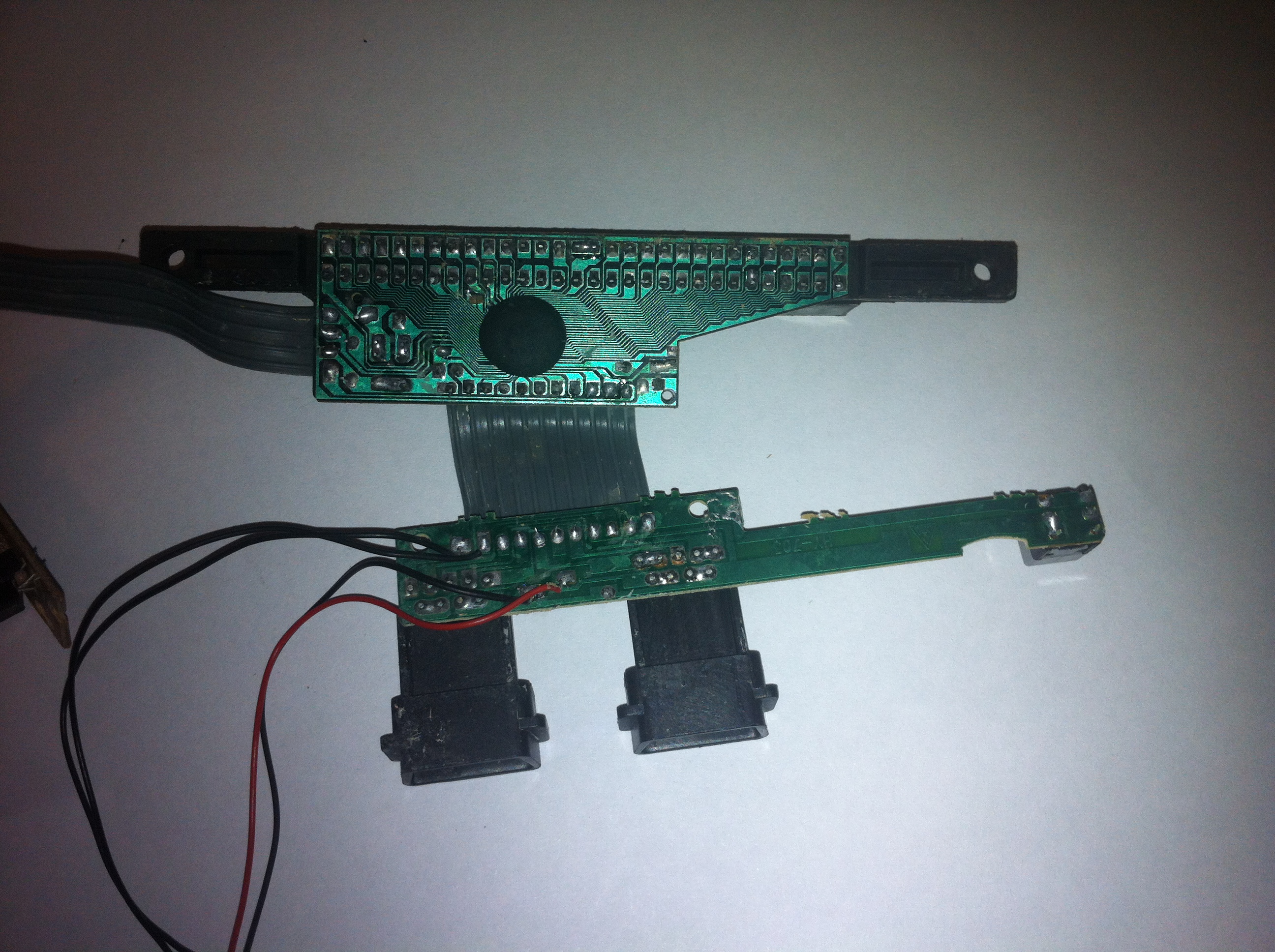

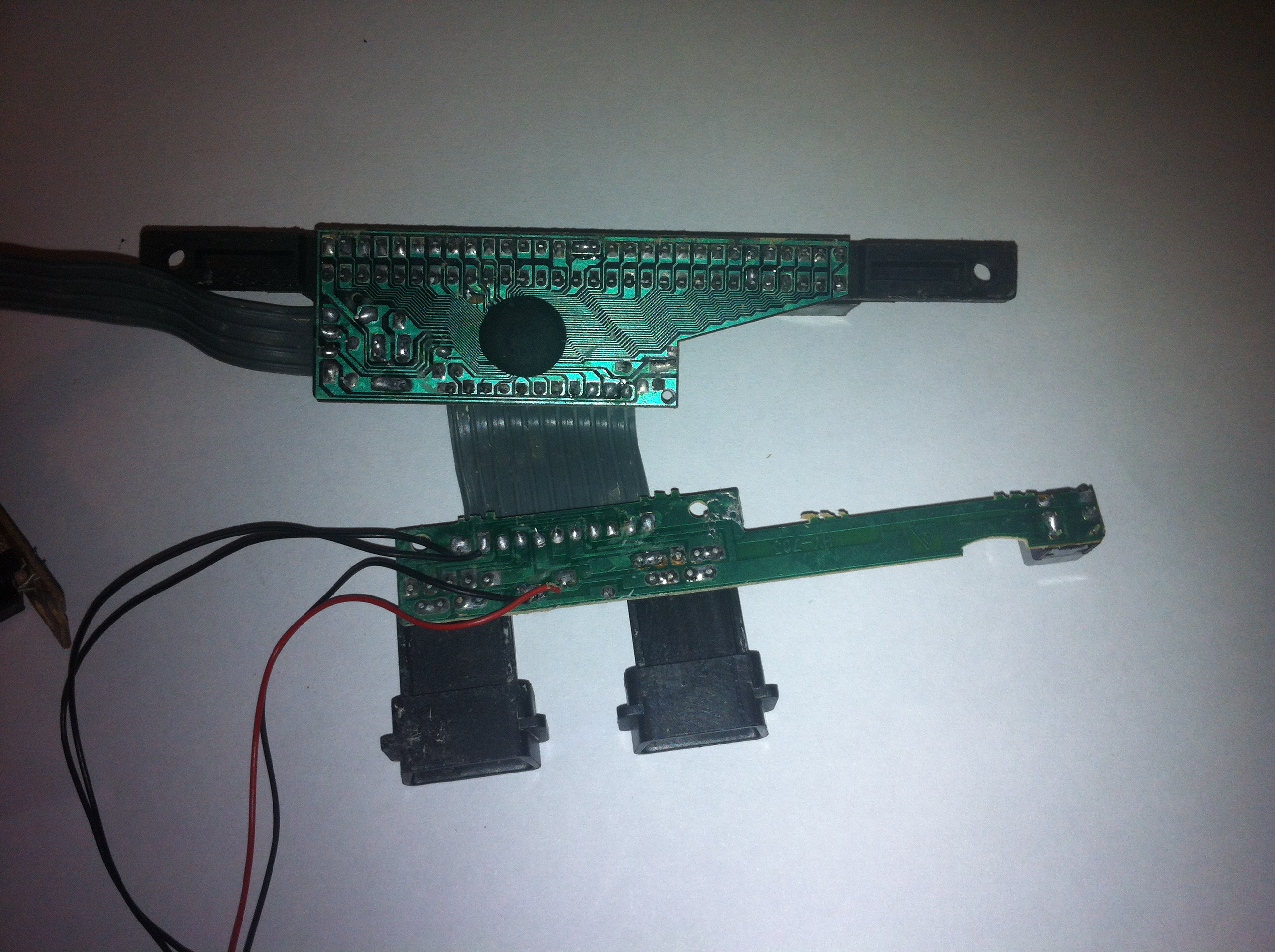

y aca fotos de los internals, donde el nucleo del NOAC tiene el tamaño adecuado para colocarlo en el interior del pad



y por lo que puedo apreciar, puedo prescindir de conector de cartuchos recortando la tarjeta con dremel...


pronto avances (fines de semana... :( )
Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor CaReCoiN » Dom Jun 08, 2014 7:56 pm

Se ve interesante, aunque dándole una mirada rápida, no vas a poder recortar el PCB del control, y eso puede restar harto espacio vital, a menos que puedas hacerte el espacio (para poner la batería o el conector A/V) donde va el cable, eso se ve posible...

Lo bueno es que no tienes componentes del otro lado, por lo que una buena limpiada te ahorraría algo de espacio.

Saludos!
Avatar de Usuario
CaReCoiN

Mensajes: 2386
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor CaReCoiN » Dom Jun 08, 2014 8:01 pm

BTW, sería interesante buscar la forma de colocar un jack TRRS (como los de los manos libres de celular) y sacar +5v desde el polo adicional. La mayoría de las teles modernas tiene un USB cerca de la entrada CVBS, por lo que estéticamente no se vería mal ;)
Avatar de Usuario
CaReCoiN

Mensajes: 2386
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor renix » Dom Jun 08, 2014 10:05 pm

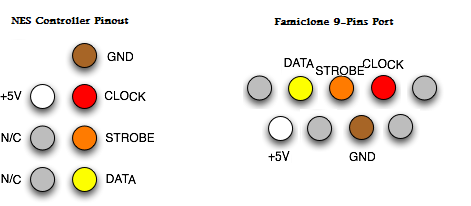

con este diagramita estamos...


Avatar de Usuario
renix

Mensajes: 4438
Registrado: Vie Ene 25, 2013 12:39 am

Re: El N(OAC)² — Nes-On-A-Chip-On-A-Controller

Notapor CaReCoiN » Dom Jun 08, 2014 10:49 pm

renix escribió:con este diagramita estamos...




En efecto... el problema como te decía es que necesariamente tienes que usar el IC del control para que el NOAC funcione como debiera...
Avatar de Usuario
CaReCoiN

Mensajes: 2386
Registrado: Lun Jul 08, 2013 11:14 pm
Ubicación: Conchalí, Santiago
