Chile es un país particular, con suministro eléctrico de 220V 50Hz y sistema de televisión análoga NTSC-M (525i/60). Esto siempre nos trajo problemas con las consolas y computadores caseros que se conectan a la tele, ya que al ser región NTSC-U vienen con fuente de poder para 100-120V, usualmente con catastróficas consecuencias.

Aún bien entrados en un mundo de alta tecnología y fuentes de poder universales Microsoft insiste en gastar más recursos y crear dos fuentes de poder distintas para voltaje americano y europeo, siendo que actualmente es más económico diseñar una sola que sea universal, como si el objetivo fuera jodernos la vida. Lo bueno es que siguen la topología de las fuentes de poder ATX con selector de voltaje (doblador para 110), por lo que es fácil dejarlas directo a 220V tras una sencilla modificación.

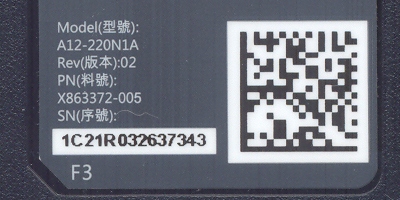

Esto es para la fuente Chicony, que se identifica por el siguiente modelo:


Para la fuente LiteOn, los chinos nos tienen cubiertos.

El procedimiento a seguir es:
  • Cambiar el fusible si ha reventado.
  • Cambiar el varistor de entrada por uno para 250 o 275V~.
  • Eliminar los puentes de alambre J2A y J5A que configuran el primario como un doblador de voltaje tipo puente y unir los puntos mostrados en la imagen para que quede como simple rectificador de onda completa.
  • (Opcional pero muy recomendable) Colocar resistencias de 150kΩ en paralelo a ambos filtros del primario para ecualizar el voltaje entre ellos y evitar que se dañen a mediano-largo plazo.

No más autotransformadores pesados y de mala calidad ni peligro en manos de familiares.
